赛车川崎KZ1000离合器盖三维结构设计

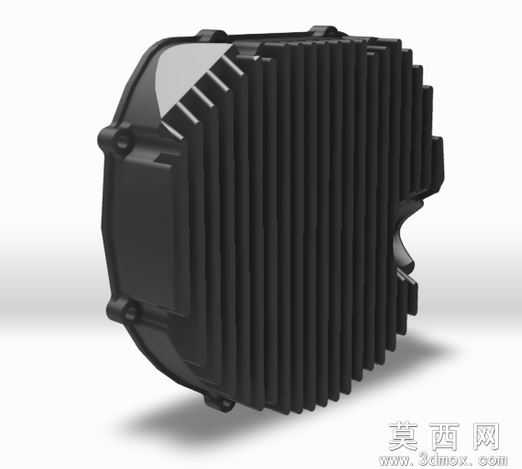

本作品为赛车川崎KZ1000配套的离合器盖三维建模设计，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先基于实车离合器舱的装配边界确定盖体的整体轮廓基准，通过草图绘制勾勒出盖体与发动机箱体贴合的安装面轮廓，精准定位所有安装凸台的孔位坐标，保证后续装配时的同轴度与贴合度要求。盖体外侧的散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距、拔模角度都经过参数化调试，既保证鳍片与盖体主体的衔接处做了圆角过渡避免应力集中，也兼顾了散热面积与壳体结构强度的平衡，鳍片的排布走向顺着车辆行驶时的气流方向设计，能够在车辆行进过程中引导气流流经鳍片表面，带走离合器工作产生的热量。盖体的侧边预留了对应的管线避让槽与传感器安装位，所有安装孔位都做了沉孔设计，保证装配后螺栓端面不突出盖体表面，避免与周边部件发生干涉。材质渲染阶段，为盖体主体赋予了哑光磨砂黑色工程塑料材质，调整材质的粗糙度、反光度参数还原原厂玻纤增强尼龙材质的质感，安装凸台的边缘做了轻微的倒角处理，渲染时添加了柔和的环境光与定向补光，清晰呈现盖体表面的纹理细节与鳍片的层次感，阴影效果做了柔化处理，突出盖体的立体轮廓。设计过程中重点考量了离合器盖的密封性能与结构强度，盖体与箱体贴合的端面预留了密封胶圈的安装槽位，槽位的深度与宽度尺寸严格匹配对应规格的O型密封圈，保证装配后能够实现可靠的密封，防止离合器腔内的润滑油渗漏。盖体的壁厚采用均匀化设计，在安装凸台、受力较大的区域做了局部加厚处理，避免车辆行驶过程中受振动、冲击出现壳体开裂的问题，同时整体壁厚控制在合理区间，尽可能降低盖体的自重，符合赛车轻量化的设计需求。整个建模过程严格遵循机械设计的公差规范，所有特征的尺寸都参考实车配件的测绘数据设定，保证模型能够直接用于后续的3D打印样件验证、开模生产或者改装配件的结构校核，模型的特征树保留完整的参数化编辑条目，后续如果需要调整尺寸、修改局部结构，可以直接通过修改对应参数快速完成模型迭代，无需重新搭建整体结构。
