多灯珠便携式LED强光照明手电结构设计

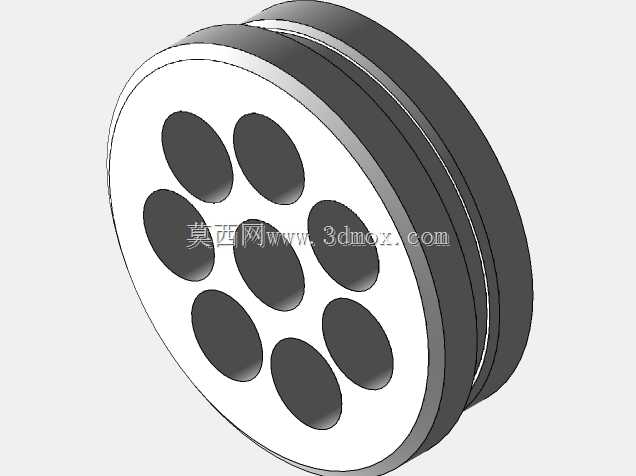

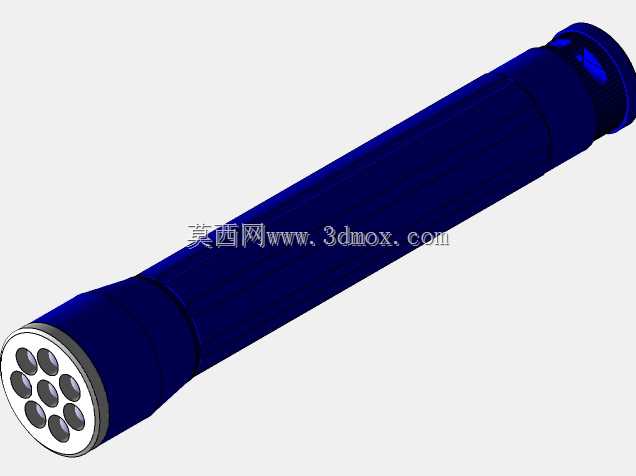

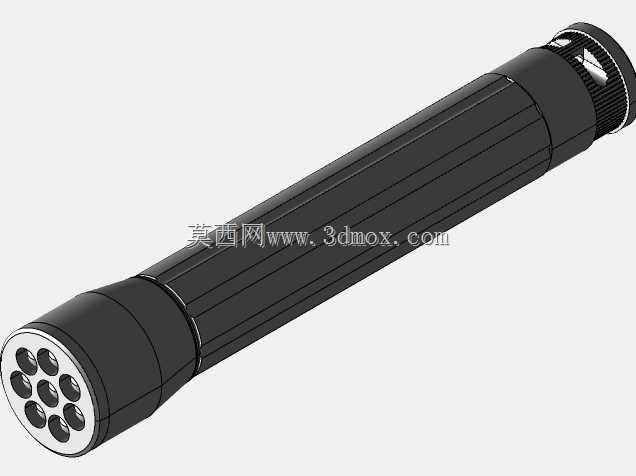

　　这款多灯珠LED手电的结构设计，首先围绕户外作业、日常应急、设备检修这类高频手持照明场景展开，在做结构排布的时候，最先考量的是手持握持的人机工程边界，筒身采用等直径圆柱构型，表面做了轴向防滑凹槽结构，没有额外突出的棱角，佩戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况，筒身直径控制在单手握持的舒适区间，长度适配常规裤兜、工具包侧袋的收纳尺寸，不需要额外配置专用收纳套就能随身携带。灯头部分采用了九颗LED灯珠环形阵列排布的结构，相比单灯珠构型，这种排布能在同等功耗下获得更大的泛光覆盖角度，近距离检修设备时不需要反复调整照射角度，就能覆盖整个操作工作面，灯头外圈做了加厚的金属防护圈，高出灯珠平面一定距离，日常放置或者意外跌落时，

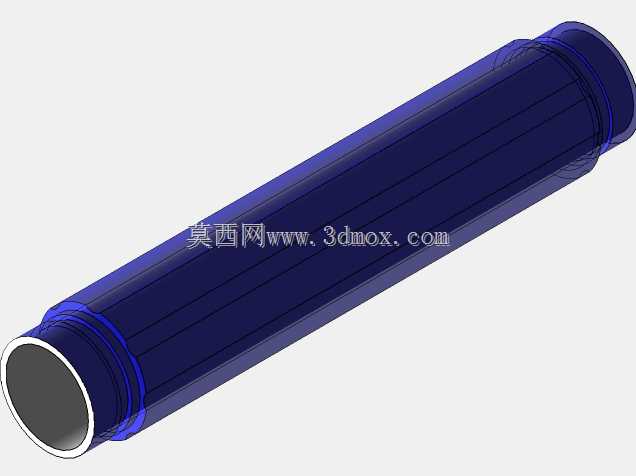

　　首先接触碰撞面的是防护圈结构，不会直接磕碰灯珠或者透光镜片，能有效降低灯头部位的损坏概率。筒身内部的结构做了分层设计，前段是灯珠驱动电路板的安装腔，中间段是电池容纳腔，尾段是开关组件的安装位，各腔体之间做了限位挡边，装配时不需要额外做定位治具，就能快速对齐各部件的安装位置，筒身连接部位采用细牙螺纹结构，配合端面的密封胶圈，能达到日常防泼溅的防护等级，雨天户外使用或者在潮湿的车间环境下操作，不会因为水汽进入内部导致电路故障。在做结构建模的时候，特意把筒身的壁厚做了均匀化处理，不管是采用注塑工艺还是金属机加工工艺生产，都不会出现壁厚不均导致的缩痕或者加工变形问题，灯头的灯珠安装孔位做了统一的定位基准，

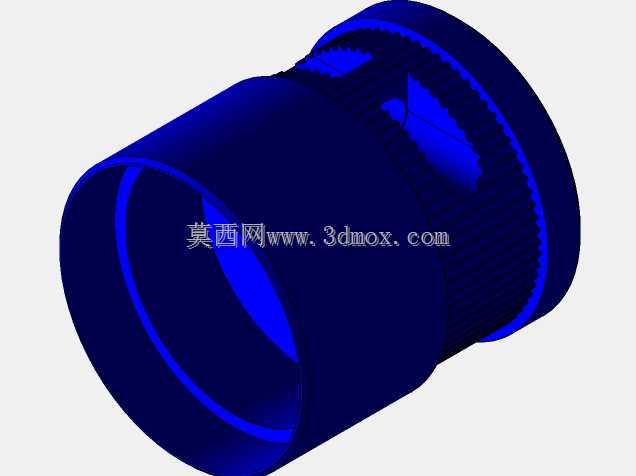

　　所有灯珠的安装平面共面度控制在合理公差范围内，避免出现各灯珠照射角度不一致、光斑散乱的问题。开关组件的位置设置在筒身尾端，按压行程做了适配优化，单手握持时用拇指就能轻松操作，不需要调整手持姿势就能完成开关切换，尾端同时做了挂绳孔结构，可搭配手腕挂绳使用，在高空作业等场景下使用时，能避免手电意外坠落造成设备损坏或者安全隐患。这款手电的结构没有做多余的装饰性结构，所有外部构型都服务于功能需求，筒身的防滑凹槽同时能提升结构刚度，同等壁厚下比光滑筒身的抗弯折、抗挤压性能更好，堆放在工具包内和其他金属工具磕碰时，不容易出现凹陷变形。灯头的散热结构和筒身做了一体化设计，灯珠工作产生的热量可以通过金属灯头直接传导到筒身整体，

　　借助手持时的空气流动完成散热，不需要额外加装散热鳍片，既控制了整体重量，也避免了突出的散热结构硌手、勾挂衣物的问题。在安装边界的考量上，这款手电的所有外部部件都没有突出于筒身直径的结构，除了灯头防护圈的微小凸起，整体是光滑的圆柱形态，在需要伸入狭窄空间照明的场景下，比如设备内部管线检修、狭小缝隙内的故障排查，能顺利伸入缝隙内部，不会被突出的结构卡住。电池仓的结构适配常规规格的充电电池，接触弹片做了防反接设计，电池装反时无法接通电路，不会因为误操作烧毁驱动电路板，灯头的镜片采用卡槽式固定结构，不需要打胶固定，后期维护更换镜片或者灯珠时，只需要拆开灯头压圈就能完成部件更换，维护成本更低。整体结构的装配逻辑采用直列组装方式，所有部件都从筒身两端装入，没有侧向的安装孔位，既简化了装配工序，也进一步提升了筒身的整体结构强度，日常使用中承受侧向挤压时不容易出现壳体开裂的问题。
