14毫米插入式绝缘电位计结构设计

　　这款插入式绝缘电位计的轴伸长度适配常规面板安装厚度，14毫米的插入尺寸是经过多轮设备适配验证后确定的，既不会因为插入深度不足导致安装后晃动松脱，也不会因为轴身过长挤占设备内部的走线空间，在通讯终端、小型工控调节面板、便携检测仪器的旋钮调节场景里，这个尺寸刚好能匹配常规厚度的ABS面板、铝面板的安装开孔公差，安装时不需要额外加装轴套衬垫就能直接卡入固定，金属弹片卡扣的设计能在插入到位后自动卡紧面板背面，不需要额外打胶或者拧固定螺母，大幅提升产线装配的效率。

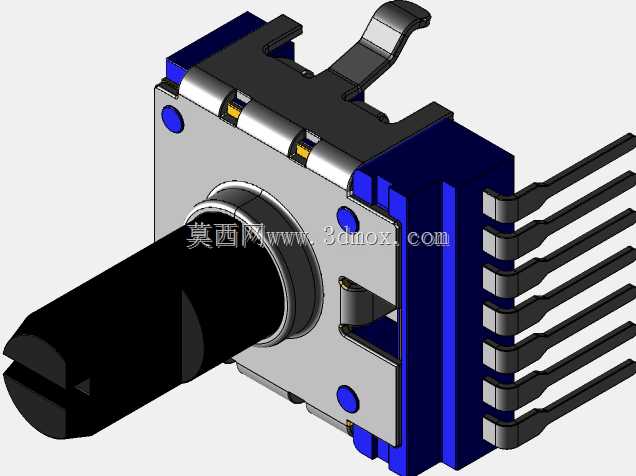

　　从结构设计的逻辑来看，这款电位计采用绝缘基座搭配金属屏蔽外壳的组合，基座部分用高绝缘性能的工程塑料注塑成型，引脚之间的绝缘槽做了加深处理，哪怕在潮湿的工业现场使用，引脚间的爬电距离也能满足安规要求，不会因为凝露出现引脚间漏电导致调节参数漂移的问题。金属外壳部分除了提供结构强度支撑外，还能屏蔽外部的电磁干扰，在通讯类设备里，电位计往往靠近射频模块布置，没有屏蔽结构的电位器很容易把外部干扰串入信号回路，造成调节时的信号噪声，这款产品的金属外壳和设备面板导通后，能形成完整的屏蔽腔，把内部碳膜电阻片的信号回路完全包裹在内，哪怕靠近高频通讯模块，也不会出现信号串扰的问题。

　　引脚部分采用弯脚直插设计，引脚间距符合常规波峰焊的治具尺寸要求，不需要定制特殊的焊接治具就能直接上产线焊接，引脚根部做了应力释放的弯折结构，在装配时如果受到外力拉扯，应力会集中在弯折处，不会把力传递到内部的碳膜基板上，避免因为装配应力导致基板开裂、接触不良的问题。转轴部分采用D型切面设计，和旋钮的配合间隙控制在0.05毫米以内，旋钮安装后不会出现空转打滑的问题，转轴的转动阻尼做了分段调校，从最小阻值到最大阻值的转动行程里，阻尼均匀没有卡顿，既不会因为阻尼太轻导致设备震动时旋钮自行移位，也不会因为阻尼太重导致调节时手感生涩。

　　实际应用场景里，这类电位计常用来调节通讯设备的音量大小、信号增益参数，也会用在小型工控设备上调节输出电压、转速参数，在便携检测仪器上用来调节采样灵敏度。设计时特意考虑了不同场景的安装兼容性，安装孔位的中心距和市面上同规格的电位器完全一致，设备迭代时不需要修改PCB板和面板的开孔尺寸，就能直接替换同类型的其他产品，降低设备改型的成本。内部的碳膜电阻片采用耐磨浆料印刷，正常调节寿命能满足常规设备的全生命周期使用要求，动触点采用弹性铜合金镀银处理，接触电阻稳定，哪怕在高低温环境下使用，接触电阻的波动范围也控制在极小的区间内，不会因为温度变化导致调节参数出现漂移。

　　从安装边界来看，这款电位计焊接到PCB板后，背面突出PCB板的高度控制在合理范围内，不会和板上的其他低矮元件产生干涉，外壳侧面的固定弹片距离引脚的距离留足了安规间隙，焊接后弹片不会和引脚焊点出现短路风险。转轴的径向窜动量控制在0.1毫米以内，调节时不会出现转轴晃动的问题，保证旋钮安装后和面板的同轴度，不会出现旋钮蹭面板的情况。绝缘基座的耐热温度符合波峰焊的温度要求，过炉时不会出现基座变形、引脚移位的问题，能适配常规的无铅焊接工艺，不需要调整产线的焊接温度曲线。
