M.2接口固态硬盘专用散热结构件

　　这款散热结构件针对M.2规格固态硬盘的高热流密度散热需求设计，日常应用场景覆盖台式机主板直插安装、笔记本内置M.2仓位加装、工控机嵌入式存储模块散热、小型NUC主机内部存储散热等多个使用场景，核心作用是将固态硬盘主控芯片与闪存颗粒工作时产生的热量快速导出并扩散到周边空气，避免存储芯片因长期高温工作出现读写降速、颗粒寿命折损、异常掉盘等问题。

　　从功能特性来看，结构采用一体化铝挤成型的基座搭配阵列式鳍片设计，基座与SSD接触的平面做了平整度控制，平面度公差控制在0.05mm以内，保证与存储芯片表面的贴合度，减少界面热阻；鳍片部分采用不等高错位排布，靠近SSD金手指端的鳍片做了切角避让处理，避免与主板上的主板固定螺柱、周边电容元件产生安装干涉，鳍片之间的槽道间距经过优化，既保证足够的散热表面积，又不会因为槽道过窄导致风阻过大，适配机箱内自然对流散热与主板周边风扇形成的强制风冷两种散热环境。

　　设计过程中首先锁定M.2 2280规格的安装边界，整体长度匹配80mm的SSD板长，宽度控制在22mm标准宽度范围内，基座厚度3mm，鳍片总高度控制在8mm，整体安装后总厚度不超过12mm，兼容绝大多数笔记本M.2仓位的高度限制，不会出现顶起笔记本后盖的问题；安装端预留了标准M.2固定螺柱的让位缺口，尾部对应SSD尾部固定孔位预留了压片固定位，既可以通过背胶导热贴直接粘接固定，也可以搭配金属压片实现螺丝锁付固定，适配不同的安装需求。

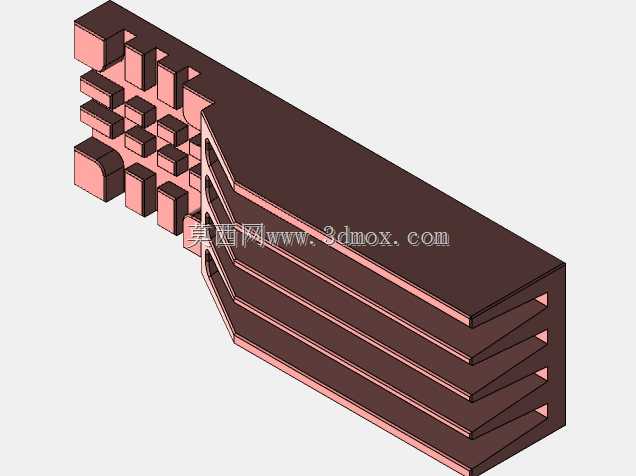

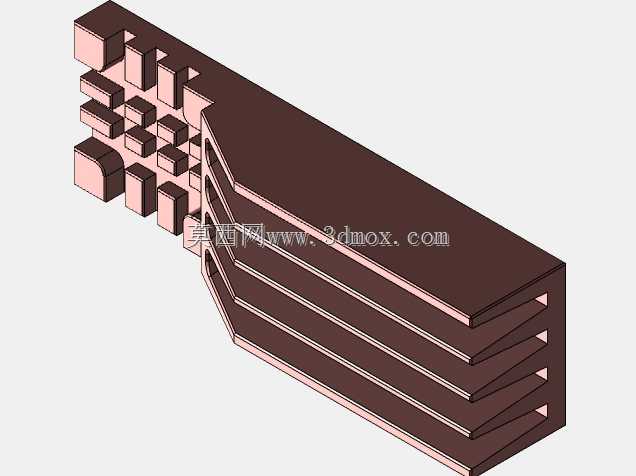

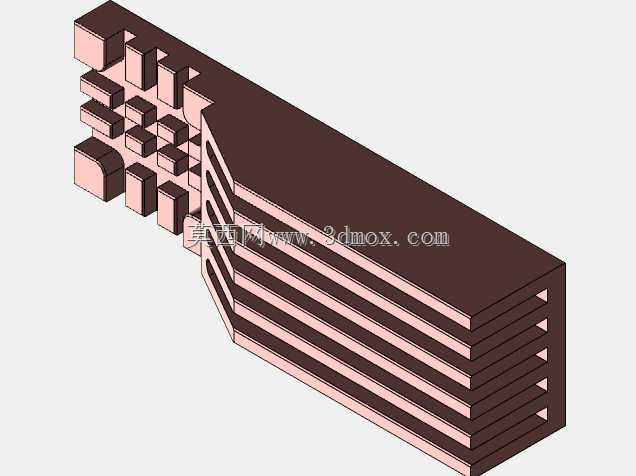

　　结构前端的凹凸格状结构并非装饰设计，而是针对SSD主控位置做的局部加厚与扰流设计，主控作为SSD的核心发热源，局部加厚的基座可以快速吸收主控瞬间高负载产生的集中热量，凹凸格状结构一方面增加了前端的散热面积，另一方面可以打乱流经鳍片的气流，形成局部湍流提升换热效率，避免气流直接顺着平直鳍片快速流走导致换热不充分。鳍片部分采用阶梯式排布，从前端到后端鳍片高度逐步抬升，顺应气流流动方向的同时，让不同位置的闪存颗粒都能对应到足够的鳍片散热面积，不会出现靠近尾部的闪存颗粒散热不足的问题。

　　在安装适配性上，结构边缘全部做了R0.5的倒角处理，没有尖锐毛刺，安装过程中不会划伤PCB板表面的线路与周边元件，基座表面做了阳极氧化处理，提升表面辐射散热效率的同时也避免长期使用出现氧化锈蚀的问题。针对不同厚度的SSD颗粒，基座接触面预留了0.2mm的导热贴压缩余量，搭配常规0.5mm厚度的导热硅胶片使用时，可以保证导热贴被均匀压缩，既不会因为压力过大压坏闪存颗粒，也不会因为间隙过大导致热阻上升。

　　实际使用中，这款散热结构可以将持续高负载读写状态下的SSD主控温度降低15-20摄氏度，闪存颗粒温度降低10-15摄氏度，将SSD的工作温度稳定在颗粒安全工作阈值内，保障长时间大文件读写、视频素材剪辑、大型游戏加载等场景下的存储性能稳定，不会因为过热触发温度保护导致读写速度断崖式下跌。结构本身没有活动部件，不存在机械故障风险，使用寿命与整机生命周期匹配，不需要额外维护，安装后即可长期稳定工作。
