外螺纹连接式直通针型截止调节阀结构

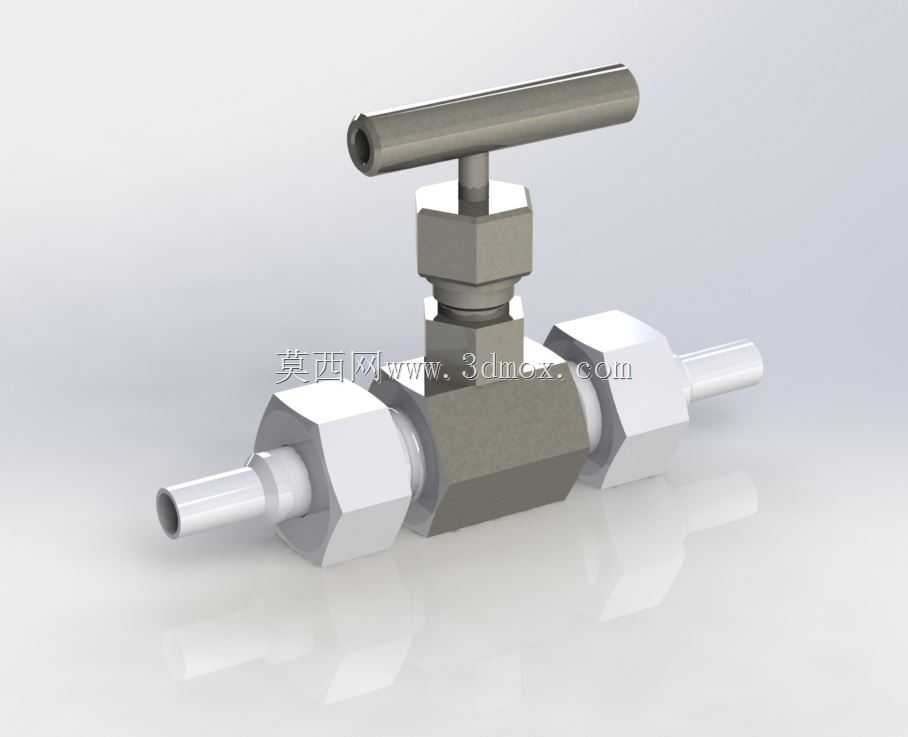

　　在实验室气路管控、小型液压试验台、仪表测量引压管路这类对流量调节精度有严苛要求的场景里，这类直通式针阀是管路系统里不可或缺的流体控制元件，和大通径的闸阀、球阀不同，它的核心作用不是快速通断大流量介质，而是通过极小的通流截面变化，实现低压降工况下的微量流量精准调控，甚至可以完成管路末端的气密性截流，避免介质出现微渗情况。从结构设计逻辑来看，这款针阀采用了最经典的直通式流道布局，介质从两端的外螺纹接口直通进入阀腔，没有多余的流道弯折，能最大程度降低介质在阀内的流阻损失，避免杂质在弯折处沉积卡涩阀瓣。顶部的T型手柄是特意做的加长设计，操作时不需要借助额外扳手，徒手就能拧动，而且手柄长度带来的力臂放大效应，能让操作人员在微调开度的时候，

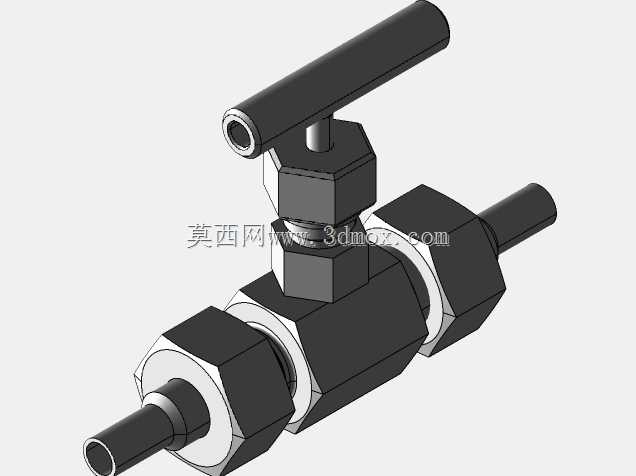

　　精准控制阀瓣的升降距离——毕竟针阀的阀瓣是锥形针状结构，阀杆每转动一圈，阀瓣的轴向进给量通常只有零点几毫米，要是手柄力臂太短，很容易出现调节过量的问题，要么开度过大流量超差，要么关度过紧顶坏密封面。阀体两端的连接结构采用了双卡套式外螺纹接头设计，这种结构在仪表管路上应用极广，安装的时候不需要对管路做套丝、焊接处理，只需要把对应外径的不锈钢或者紫铜仪表管插入接头，拧紧两端的锁紧螺母，卡套就会在挤压力作用下抱紧管壁，同时和接头锥面形成硬密封，既能承受十几兆帕的静压，也能在设备小幅振动的工况下保持密封不松脱，比传统的螺纹缠生料带连接方式可靠性高很多，后期维护拆改也更方便。从安装边界尺寸来看，这款针阀的整体轴向长度控制得比较紧凑，

　　阀体中部的六角结构是专门预留的扳手卡位，安装的时候可以用开口扳手卡住这个位置固定阀体，再去拧两端的管路接头，避免拧动接头的时候阀杆跟着转动损坏密封件；顶部手柄的转动半径没有超出阀体两端接头的外轮廓太多，在密集排布的仪表管排里安装时，不会和旁边的阀件、管路产生干涉，就算是管间距只有几厘米的集成阀组，也能顺利布置。在功能特性上，这款针阀的密封副采用了金属硬密封结构，阀瓣的锥形针头和阀座的密封孔做了配对研磨，表面粗糙度控制在Ra0.8以下，关闭的时候只要施加合适的拧紧力矩，就能实现零泄漏截流，不仅可以用来控制压缩空气、液压油这类常规介质，也能适配部分有轻微腐蚀性的气体、液体工况，不会像软密封阀件那样容易被介质溶胀损坏。

　　设计的时候特意把阀杆的螺纹部分设置在阀腔外部的填料函区域，避免介质长期浸泡螺纹导致螺纹锈蚀卡涩，填料函里的密封填料可以在阀杆长期转动磨损后，通过拧紧填料压盖的螺母来补偿密封压力，不需要整体拆解阀门就能解决阀杆处的外漏问题，大幅延长了阀件的实际使用寿命。在实际选型应用的时候，这类针阀通常不会用在主通路的大流量控制场景，更多是装在压力表、压力传感器的前端引压管路上，用来控制检测仪表的引压通断，或者在小流量试验回路里做精细流量调节，比如气相色谱仪的气路控制、小型液压试验台的压力加载微调，都能看到这类阀件的身影。它的流道通径通常比较小，所以对介质的清洁度有一定要求，如果介质里含有大颗粒硬质杂质，很容易在阀门关小的时候卡在针型阀瓣和阀座的间隙里，刮伤密封面导致内漏，所以实际配管的时候通常会在阀的前端加装小型过滤器，滤除介质里的硬质颗粒，保障密封副的使用寿命。另外在安装布局的时候，要注意让介质的流向和阀体上标注的方向一致，虽然直通针阀反向也能截流，但正向安装的时候介质压力会作用在阀瓣的迎流面，关阀的时候更省力，密封效果也更稳定，反向承压的话长期使用容易出现阀瓣被压力顶开导致的流量波动问题。
