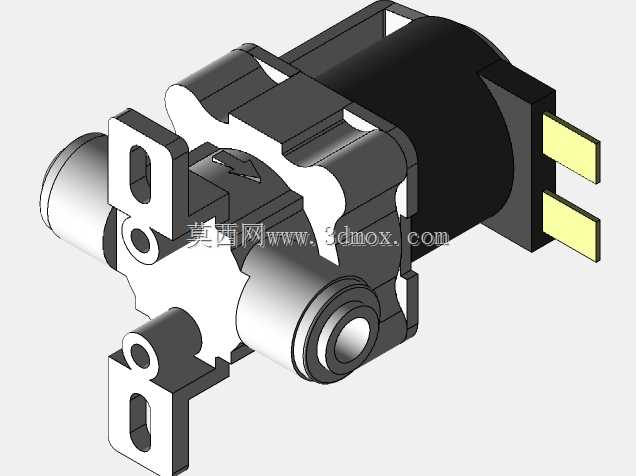

DC24V外螺纹1/4英寸常闭电磁阀结构

　　这款直动式常闭电磁阀，主要适配净水设备、小型气动回路、饮品售卖机、小型灌溉支路这类对通断响应速度有要求、流体压力不高的工况场景，日常用来管控清水、低压洁净气体这类无强腐蚀、无大颗粒杂质的流体通断，靠电磁线圈得电产生的电磁力驱动内部阀芯动作，失电状态下靠内置弹簧复位截断流道，属于流体控制系统里的基础执行元件。

　　从结构设计逻辑来看，整体采用分体式布局，电磁驱动段和流体阀体段做了物理分隔，线圈部分做了全包覆塑封处理，避免流体渗漏时接触带电部件，适配DC24V的安全供电电压，即便在民用设备、人员易接触的场景下使用也能满足电气安全要求。阀体部分的进出流道采用1/4英寸外径的外接接口，适配市面上常规的4mm内径PU气管、PE净水软管，不需要额外做变径接头就能直接接装，接口处做了阶梯式密封槽，装配时套入对应规格的O型圈就能实现端面密封，不需要额外缠绕生料带，减少装配工序的同时也避免了密封材料碎屑进入流道造成堵塞。

　　安装固定结构的设计充分考虑了紧凑安装场景的需求，阀体两侧延伸出带安装孔的固定支耳，两个支耳的安装孔中心距做了标准化适配，既可以用自攻螺丝直接固定在设备的塑料壳体安装位上，也可以搭配M3的螺栓螺母固定在金属安装支架上，支耳上的安装孔做了长圆孔设计，允许安装时存在±0.5mm的位置偏差，降低配套设备的安装位加工精度要求。线圈侧的供电插片采用标准的6.3mm间距插簧结构，和市面上常规的电磁阀接插件完全通用，不需要定制专用接插件，后期维护更换时接线效率很高，插片根部做了防弯折的凸台结构，避免插拔接插件时用力过大造成插片根部断裂，提升接线部位的结构可靠性。

　　内部流道的设计做了流阻优化，进出水口的流道转折处都做了圆角过渡，没有直角死区，一方面降低流体通过时的压力损失，另一方面也避免流体中的微小杂质在直角处沉积造成流道堵塞，适配长期通水的工况下减少结垢卡滞的概率。阀芯部分采用耐水橡胶密封件，密封面做了平面贴合设计，相比锥面密封对加工精度的容忍度更高，长期使用出现轻微磨损后依然能保证截断状态下的密封性能，不会出现内漏问题。

　　整体外形的边界尺寸控制得非常紧凑，最大外轮廓没有突出的尖锐结构，在排布设备内部管路的时候，可以和相邻的管路接头、其他阀件保持最小5mm的安全间隙即可，不需要预留过大的操作空间，适合在空间局促的小型设备内部密集排布。阀体的主体材质采用增强POM工程塑料，相比黄铜材质的阀体重量降低60%以上，同时满足饮用水接触的卫生要求，不会出现金属阀体长期使用析出重金属的问题，线圈外壳采用阻燃PA材质，满足电气部件的阻燃要求，即便线圈出现异常过热也不会出现明火引燃周边部件的风险。

　　在实际选型适配的时候，这款阀的工作压力范围覆盖0到0.8MPa，完全满足家用净水机、商用直饮机、小型气动控制回路的工作压力要求，响应时间在0.05秒以内，频繁通断的工况下也不会出现动作滞后的问题，内部的复位弹簧采用304不锈钢材质，长期接触水或者潮湿空气也不会出现锈蚀卡滞，使用寿命可以达到10万次以上的通断循环，不需要频繁维护更换。设计建模的时候，所有的配合尺寸都按照实际量产的公差要求做了偏移预留，比如阀芯和阀腔的配合间隙预留了0.02到0.03mm的滑动间隙，既保证阀芯动作顺畅不会卡滞，也不会因为间隙过大造成流体从配合面渗漏，固定支耳的安装孔位置度公差控制在0.1mm以内，和配套设备的安装位适配的时候不会出现孔位对不齐的问题。
