往复式压缩机用偏心曲轴结构设计

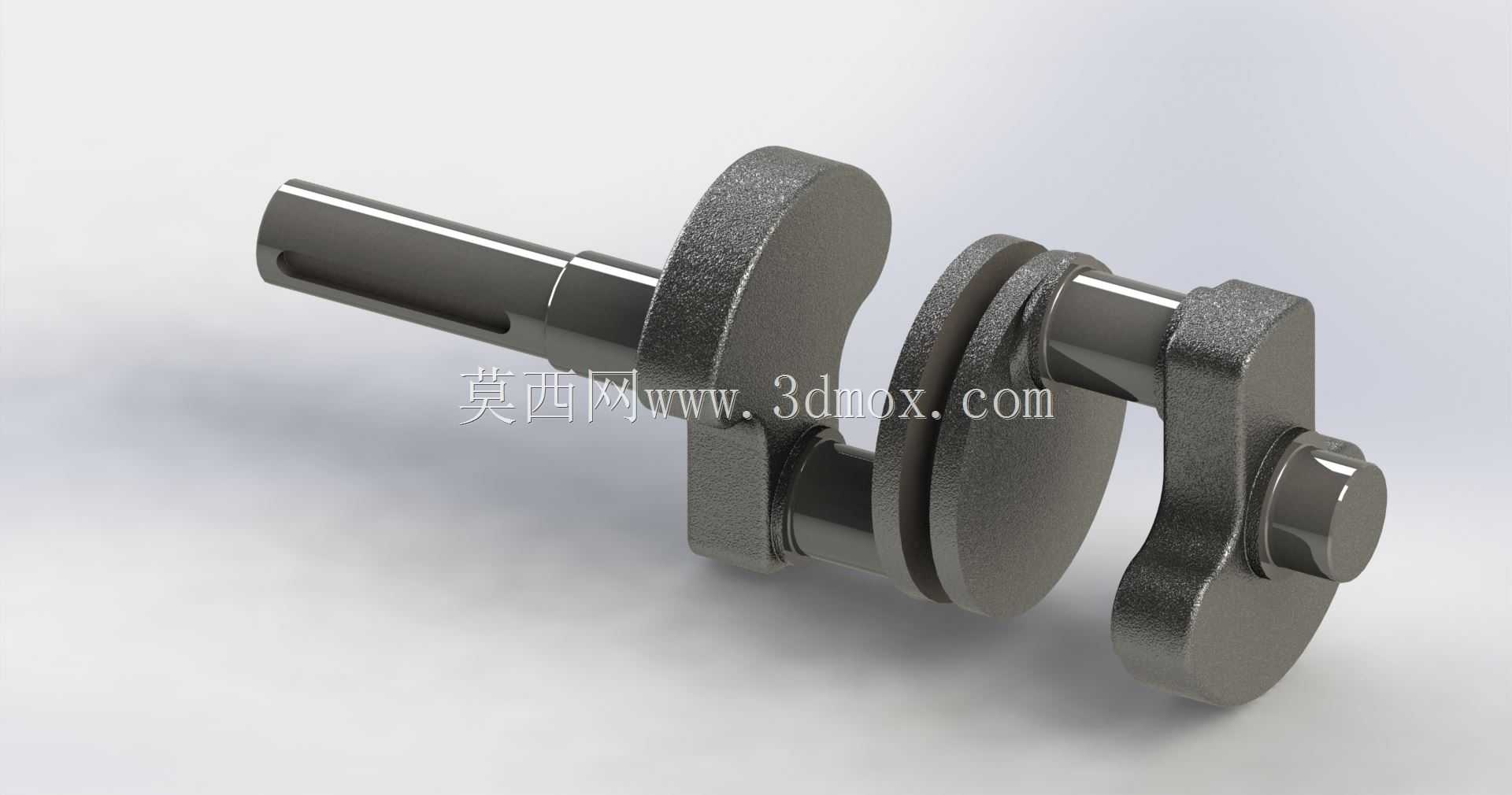

　　在中小型往复活塞式压缩机的动力传递链路里，曲轴是把电机输入的旋转运动转化为活塞往复直线运动的核心转换构件，这款偏心结构曲轴主要适配单缸或双缸布局的旧款通用型压缩机，常见于小型空气压缩站、家用制冷机组、小型气动工具配套气源设备这类对输出扭矩稳定性要求适中、安装空间紧凑的应用场景。从实际工况适配角度看，这类曲轴的偏心曲柄销与主轴颈的偏心距直接决定了活塞的行程长度，设计阶段需要先匹配目标机型的活塞排量需求，通过偏心距的数值核算确定活塞往复运动的上下止点位置，同时要兼顾曲柄臂的回转半径，避免曲轴运转过程中与曲轴箱内壁、连杆大端发生运动干涉。从结构细节来看，这款曲轴的输入端主轴颈加工有标准平键槽，用于和电机输出端的带轮或者联轴器实现周向固定，

　　传递输入扭矩，键槽的位置与深度需要配合标准平键的尺寸公差设计，保证传动过程中不会出现键的压溃或者轴颈的应力集中。两个偏心曲柄臂采用了扇形配重结构，配重块的轮廓是根据曲轴运转时的动平衡需求设计的，能够抵消曲柄销与连杆大端旋转产生的不平衡离心力，降低压缩机运转时的整机振动，减少轴承处的交变载荷冲击，延长支撑轴承的使用寿命。曲柄销与主轴颈的连接处采用了大圆角过渡设计，避免轴径突变位置产生应力集中，能够承受活塞压缩介质时传递回来的交变冲击载荷，适配压缩机带负荷启动、工况负载波动的实际使用需求。从安装边界来看，这款曲轴的主轴颈两端需要分别装配到曲轴箱两侧的滑动轴承或者滚动轴承内，安装时需要保证两端主轴颈的同轴度公差，避免出现轴颈偏磨、

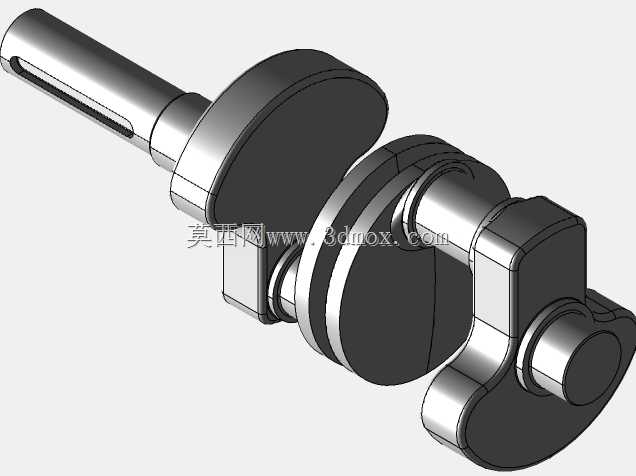

　　运转卡滞的问题；曲柄销位置需要装配连杆大端轴瓦，装配时需要保证曲柄销的表面粗糙度满足轴瓦的润滑要求，配合间隙控制在合理范围内，保证运转过程中润滑油膜能够稳定形成。在设计建模过程中，这类曲轴的建模需要先确定各轴段的同轴度、偏心距的尺寸基准，先绘制主轴颈的回转轮廓，再根据偏心距确定曲柄销的中心位置，之后通过布尔运算整合曲柄臂与配重结构，最后完成键槽、轴端倒角、过渡圆角这些细节特征的建模，建模过程中需要重点校验各运动部件的包络空间，确认曲轴在360度回转范围内不会和周边的连杆、曲轴箱、平衡块盖板等部件发生碰撞。实际应用中，这类曲轴的材质通常选用球墨铸铁或者调质合金钢，毛坯经过锻造或者铸造成型后，再对各轴颈位置进行精加工、表面热处理，

　　提升轴颈表面的耐磨性，配重块部分不需要过高的加工精度，只要保证动平衡校准后的重量偏差在允许范围内即可。对于设备维修或者改装场景来说，这款曲轴的三维模型可以直接用于曲轴箱的干涉校验、连杆运动轨迹仿真，也可以作为有限元分析的基础模型，核算不同负载工况下曲轴的应力分布、变形量，为曲轴的结构优化、材质选型提供数据支撑，也能帮助维修人员快速确认配件的尺寸匹配度，减少现场测绘的工作量。
