带吊装横梁的工业物料周转料箱结构

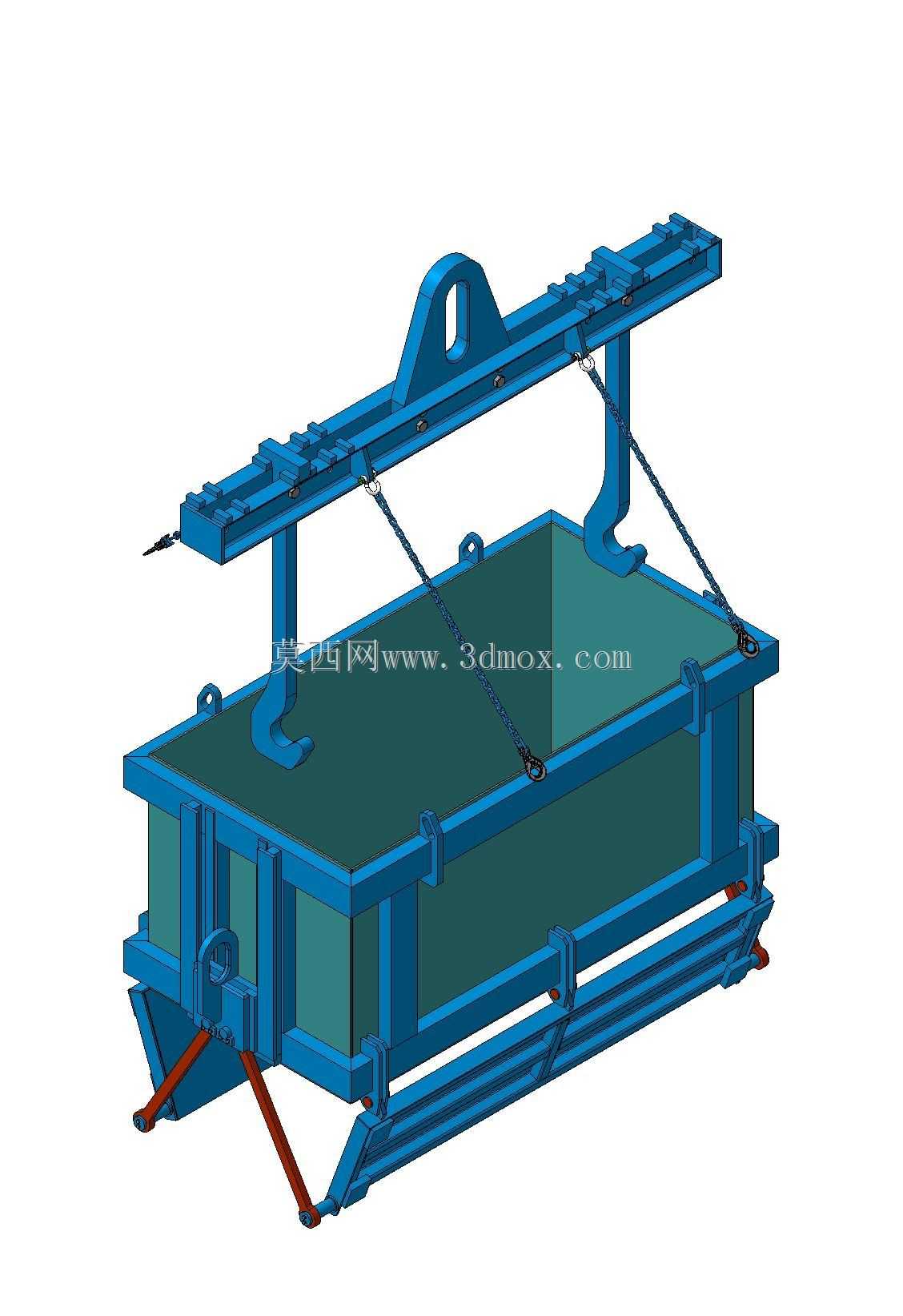

　　这套带配套吊装横梁的工业物料周转容器，主要面向车间内重型散料、机加工边角料、装配零部件的跨工位转运以及仓储堆垛场景，适配常规桥式起重机、叉车的配套作业需求，解决传统无统一吊装接口料箱在转运过程中易倾斜、物料撒漏、挂钩对位耗时久的现场痛点。从结构设计逻辑来看，容器主体采用框架式承载结构，侧壁与底部通过型钢焊接形成刚性骨架，内侧铺设挡料板，既保证整体承载刚度，又避免细小散料从结构缝隙漏出；箱体底部设置叉取位，可直接适配标准叉车货叉的插入尺寸，无需额外辅助工装就能完成地面转运、堆垛作业。配套的吊装横梁采用单吊点设计，顶部设置标准吊耳结构，可直接匹配起重机吊钩的挂载尺寸，横梁两端通过可调长度的链条与箱体顶部四角的吊点连接，

　　吊装过程中链条受力均匀，能保证箱体始终保持水平状态，即使装载密度不均的物料，也不会出现大幅倾斜，大幅降低转运过程中的物料掉落风险。箱体底部设置的可开合卸料结构，无需人工进入箱内清理，通过配套的触发机构就能完成底部卸料，适配散料的快速倒运需求，减少人工卸料的劳动强度。从安装与作业边界来看，整套结构的外形尺寸适配常规车间通道宽度、标准货运车辆的货箱内宽，吊装横梁的跨度与箱体顶部吊点间距完全匹配，作业时链条与箱体上沿预留足够安全间隙，不会出现链条刮蹭箱体侧壁、磨损吊点的问题；箱体底部的支撑腿高度满足标准叉车货叉的最小离地间隙要求，堆垛时上层箱体的支撑腿可嵌入下层箱体顶部的定位槽内，堆垛三层时仍能保持足够的结构稳定性，

　　不会出现滑移倾覆的情况。设计过程中针对吊装工况做了受力优化，吊装横梁的截面采用变截面设计，中部吊点位置做加厚加强处理，两端挂点位置设置防脱结构，避免链条在吊装过程中从挂点滑脱；箱体四角的吊点采用焊接式吊耳结构，与主体骨架直接焊接传力，避免额外连接结构带来的应力集中问题。侧壁的加强筋沿竖向与横向交错布置，在控制整体自重的前提下，提升侧壁的抗变形能力，即使装载尖锐的金属边角料，也不会轻易出现侧壁变形破损的问题。这套结构同时兼容吊装与叉取两种转运方式，在不同作业场景下无需更换配套工装，就能完成从仓储区到加工工位、从加工工位到卸料区的全流程转运，适配多品种小批量的生产车间物料周转需求，也可用于废旧物料回收、重型工件临时存放的场景，结构上没有复杂的传动部件，日常维护仅需定期检查链条磨损情况、吊点焊接处是否出现裂纹即可，维护成本极低，适合车间长期高频次作业使用。
