仿人型双足机械机器人结构设计

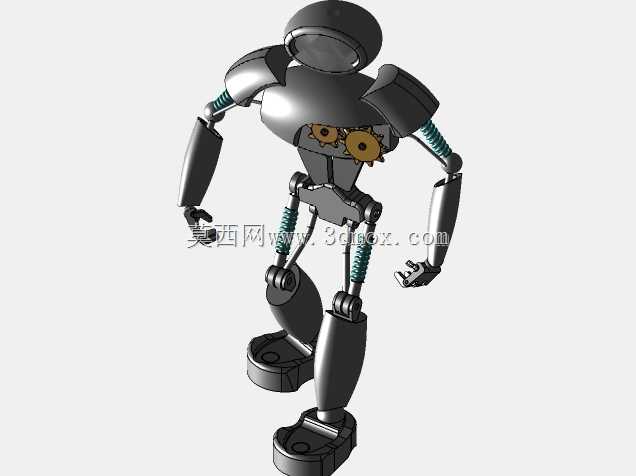

　　这款仿人双足机械结构的设计，最初是面向科普展示、教学实训场景的结构验证需求展开，区别于工业场景下重载作业的机械臂结构，该设计更侧重人形姿态的还原度与关节运动的协调性，可作为机械原理教学的演示载体，也能为小型服务类人形机器人的前期结构验证提供参考基底。从结构布局来看，整体采用类人躯干比例划分，头部为一体化椭球舱体结构，预留了视觉传感模块的安装空间，舱体与躯干之间采用单轴回转连接，可实现水平方向180度的回转动作，满足基础的姿态转向需求。躯干部分为核心承载腔体，内部预留了传动组件与控制元件的安装位，本次设计在胸腔位置外露了一对啮合直齿轮组，一方面作为关节传动的演示结构，直观展示齿轮啮合的传动逻辑，另一方面也可作为上肢摆动的同步传动构件，

　　实现双臂动作的联动匹配。上肢结构分为大臂、小臂与手部三个分段，大臂与躯干的连接采用球铰式关节基座，可实现前后摆动、侧方抬升两个自由度的动作，大臂与小臂之间采用铰接结构，关节位置加装了模拟弹簧阻尼构件，既可以还原类人肢体的弹性视觉效果，也能在实际运动中起到缓冲限位的作用，避免关节转动超出行程造成结构干涉。手部为简化的夹爪式结构，保留了基础的开合自由度，可实现小型物件的夹持动作，满足演示场景下的基础交互需求。下肢作为整体结构的承重核心，采用了与上肢类似的分段式设计，大腿、小腿段均采用等强度的曲面壳体结构，在保证结构刚度的前提下尽可能降低整体自重，关节位置同样设置了阻尼缓冲构件，配合足部的平底支撑结构，可实现稳定的站立姿态，

　　同时预留了行走动作的关节转动行程，为后续加装驱动组件实现步态行走预留了改装空间。从安装边界来看，整体结构站立状态下的高度约为常规成年人身高的四分之一，足部支撑面的横向跨度与纵向深度均经过重心校核，静态站立时的重心投影完全落在足部支撑多边形范围内，无需额外辅助支撑即可保持稳定直立状态。各关节的转动行程均经过运动仿真验证，在全行程动作范围内不会出现构件之间的运动干涉，关节连接位置均采用标准化的销轴连接结构，方便后期拆解维护与零件替换。设计过程中优先采用了规则曲面与参数化特征构建，所有构件的壁厚保持均匀，既适合采用3D打印工艺进行快速原型制作，也可通过注塑工艺实现小批量量产，外露的传动构件没有尖锐棱角，所有棱边均做了圆角过渡处理，

　　满足教学展示场景下的安全使用要求。不同于追求高精度作业的工业机器人结构，该设计在结构复杂度与演示效果之间做了平衡，没有过多冗余的自由度配置，核心结构件数量控制在合理范围内，既降低了原型制作的成本，也方便学习者快速理解人形机器人的基础关节布局与传动逻辑，可作为机械专业学生开展仿生结构设计、运动学仿真练习的参考模型，也可用于科普场馆的互动展示装置搭建。
