三工位旋转式管道连接工装结构设计

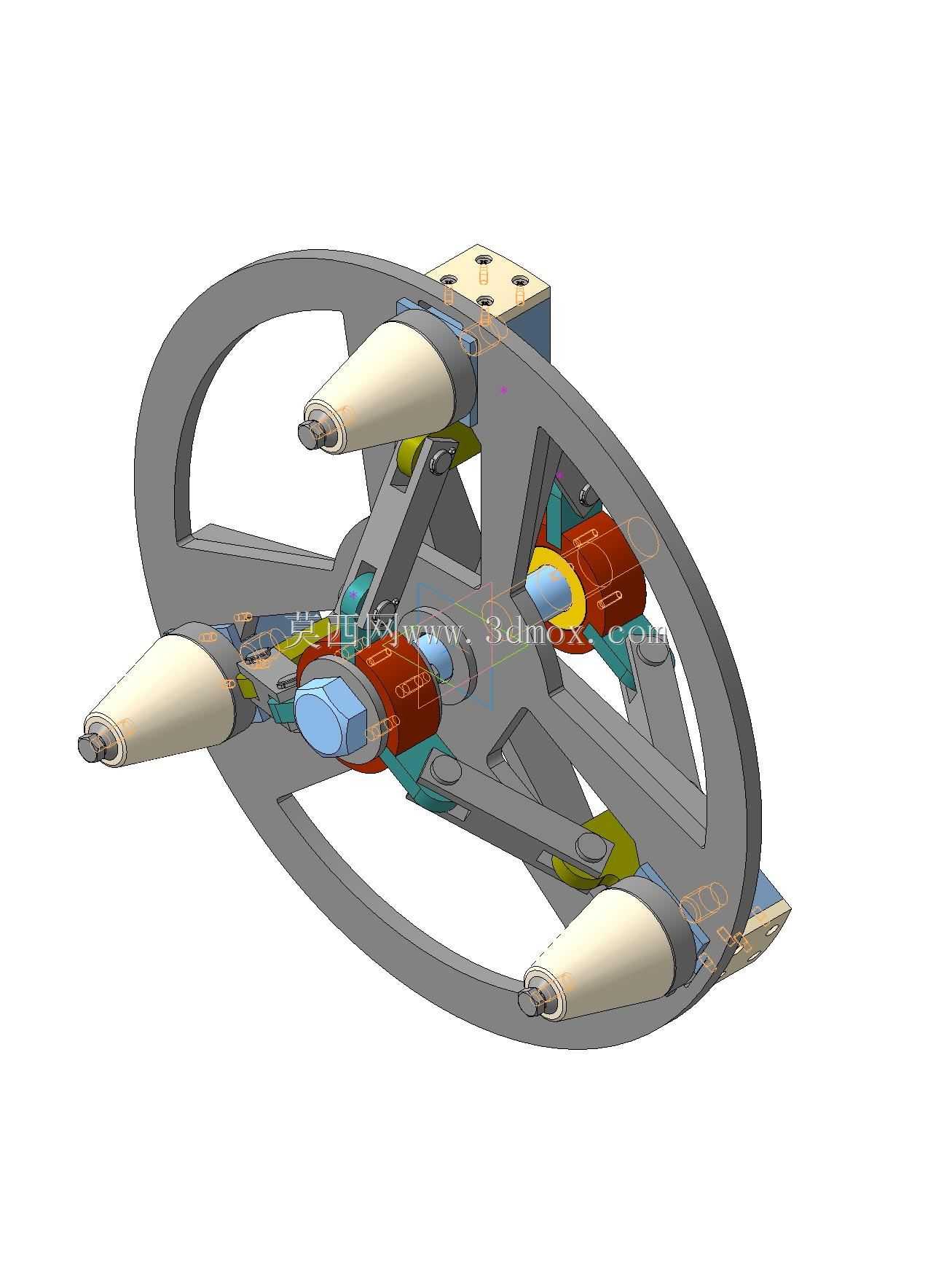

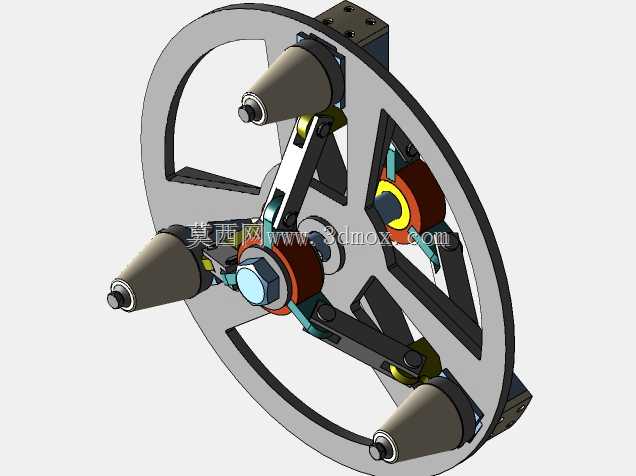

　　这套三工位旋转式管道连接结构，主要面向中小管径管路的现场装配、预组对以及批量管段加工场景，在市政管网施工、车间流体管线布设、小型液压管路预装环节都能适配，替代传统人工持管对接的作业模式，降低管段对接时的对位偏差，减少反复调整管口的辅助工时。从结构功能来看，主体采用轮式辐条支架作为承载基体，三个夹持工位沿轮盘周向120度均匀分布，每个工位配置锥面自适应夹紧头，能够适配一定公差范围内的不同管径管口，夹紧头通过连杆机构与中心调节组件联动，转动中心的锁紧螺母即可同步驱动三个夹持头沿径向进给，实现单工位或者三工位同步夹紧，不需要逐个调整夹头位置，在批量同规格管段组对时，一次操作就能完成三根待接管段的固定，作业效率比单工位夹持工装提升两倍以上。

　　设计阶段优先考虑了现场作业的操作便利性，轮盘背部预留了标准安装块接口，既可以通过安装块固定在工作台面作为固定式组对工装使用，也可以搭配转轴组件实现轮盘整体回转，在完成一侧管口焊接或者涂胶作业后，直接转动轮盘就能切换到下一个工位的待加工管口，不需要反复拆装管段。夹持头的锥面结构做了防滑倒角处理，接触管口的位置预留了弹性缓冲余量，夹紧时不会刮伤管口端面，对于薄壁金属管、PVC材质管路都能提供稳定的夹持力，不会出现夹变形或者夹持打滑的问题。从安装边界尺寸来看，轮盘主体的外径适配常规车间工作台的安装间距，三个夹持头处于最大张开行程时，整体外接圆尺寸控制在常规操作位的手臂作业覆盖范围内，操作人员站在固定位置就能够到所有工位的操作位置，

　　不需要频繁移动站位。中心的联动连杆采用铰接式结构，每个铰接点都配置了自润滑衬套，长期反复松紧操作也不会出现卡滞，连杆的受力截面经过校核，在满行程夹紧额定管径管路时，连杆的弯曲应力远低于材料许用值，不会出现长期使用后连杆变形导致夹持精度下降的问题。轮盘的辐条采用镂空式设计，在保证整体结构刚性的前提下尽可能降低自重，不管是固定式安装还是搭配转轴做回转动作，都不会因为自重过大导致安装负载超标，镂空位置也方便作业过程中观察背面管口的对接情况，及时调整对接间隙。每个夹持头的末端都做了快换接口设计，针对不同管径或者特殊管口形式，可以快速更换对应规格的夹紧头，不需要拆解整个连杆机构，适配不同项目的管路装配需求。在管路对接作业时，

　　这套结构可以同时固定三根待对接的管段，也可以在单个工位固定待接管段，另外两个工位放置密封件、紧固件等装配辅料，兼顾工装夹持与物料暂存的功能，减少作业过程中拿取配件的走动距离。轮盘侧边的安装块采用标准螺孔布局，能够直接适配市面上常见的工作台T型槽间距，不需要额外加工过渡连接板，拿到现场就可以直接固定投入使用。中心的锁紧组件采用标准六角螺母，使用常规扳手就可以操作，不需要配备专用工具，适配野外无专用工具的作业场景。整个结构的运动部件都做了防松设计，铰接点的销轴端部配置了防脱卡簧，长期回转或者振动工况下也不会出现销轴脱落、结构散架的问题。对于需要做管口预处理的场景，比如管口倒角、套丝作业，这套结构夹紧管段后可以提供足够的抗扭阻力，作业时管段不会跟转，不需要额外加装止转结构。
