BD顶卷工业传动收卷机构三维结构

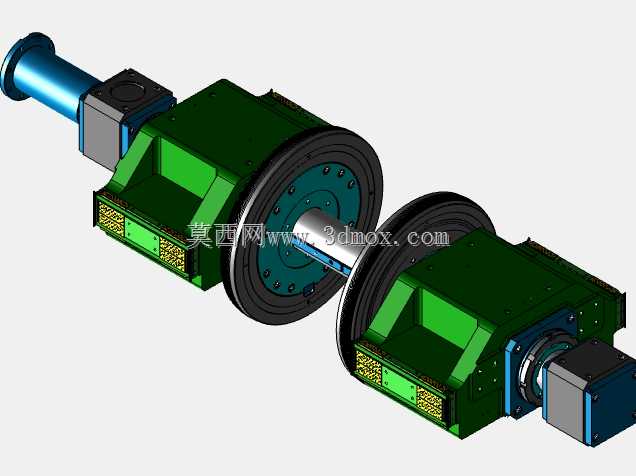

　　这套BD顶卷机构是卷材连续加工生产线里的核心执行部件，常见于金属带材压延、薄膜流延、纸张涂布、纺织印染等需要连续收卷作业的产线工位，承担着将前序工序输出的连续带状物料规整卷绕成卷的核心功能，直接决定成品卷的端面平整度、卷绕紧密度以及后续转运、开卷工序的顺畅度。从结构布局来看，整套机构采用对称双单元排布，两端配置独立的动力输入模块，中间通过贯穿式传动轴实现两个卷装工位的动力同步，这种设计既可以满足双工位不停机换卷的高速产线需求，也可以在单工位大卷径收卷场景下提供双侧动力支撑，避免单侧传动带来的轴系偏载问题。动力输入端采用法兰式安装的减速驱动单元，驱动单元与卷装主轴之间通过刚性联轴器连接，输入端的蓝色法兰端盖预留了标准安装孔位，可以直接和产线侧的安装立板固定，安装时需要保证驱动单元输出轴与卷绕主轴的同轴度控制在0.05mm以内，避免高速运转时产生轴系振动，影响卷绕精度。卷绕主体的箱体采用焊接式框架结构，外部做了加强筋布局，箱体内部集成了主轴支撑轴承组、涨缩缸安装腔以及制动组件安装位，箱体外侧的绿色涂装面是加工后的安装基准面，现场安装时需要以此面为基准找平，保证整套机构的水平度偏差不超过0.1mm/m。

　　卷绕轮盘采用大直径铸钢件加工而成，轮盘端面均匀分布了螺纹安装孔，用来固定不同规格的涨缩卷夹头，可以适配3英寸、6英寸、12英寸等多种标准纸卷或金属卷芯的安装需求，轮盘与主轴之间采用锥面配合加平键传动的连接方式，既可以传递大扭矩，也方便后期维护时快速拆卸轮盘。轮盘内侧的箱体端面上设置了多组可调式压料组件安装位，可以根据物料厚度、材质的不同安装橡胶压辊、毛刷展平辊或者静电消除棒，避免薄料收卷时出现褶皱、跑偏或者静电积累的问题。整套机构的安装边界需要结合产线的排布预留足够的维护空间，驱动端外侧需要预留至少300mm的拆装空间，方便后期更换驱动单元的密封件或者轴承，卷绕工位的径向空间需要根据最大收卷直径预留，常规配置下最大收卷直径可以达到600mm，对应的卷装最大重量可以达到500kg，设计时已经考虑了满卷状态下的轴系挠度，主轴采用40Cr调质处理，精加工后做动平衡校正，保证在最高120m/min的线速度下运转平稳。

　　在设计思路上，这套机构优先考虑了工况适应性，箱体下部预留了排屑和排液口，在金属带材收卷场景下可以及时排出带材表面携带的轧制液或者金属碎屑，避免杂质进入轴承组造成磨损；两侧的驱动单元采用模块化设计，不同扭矩等级的驱动单元可以通用安装接口，用户可以根据自己的产线速度、物料张力需求选择适配的驱动规格，不需要重新加工安装底座。机构的涨缩控制采用内置式气路或者液路通道，管路从主轴中心孔穿过，外部没有裸露的管线，避免高速运转时管线缠绕的风险，同时主轴端配置了旋转接头，可以在连续旋转状态下稳定为涨缩机构提供压力介质。

　　在实际选型应用时，需要重点核算三个核心参数：一是收卷物料的最大张力，结合最大卷径计算主轴需要传递的最大扭矩，匹配对应规格的驱动单元和主轴直径；二是物料的幅宽，幅宽越大，两个卷绕单元之间的传动轴长度就越长，需要对应提高轴系的刚性，避免长轴在高速运转时出现共振；三是换卷频率，如果是高速不停机产线，需要在轮盘侧配置自动切刀和压辊安装位，预留对应的自动化组件安装空间。这套结构的细节设计上，还考虑了日常维护的便捷性，轴承端盖采用剖分式结构，不需要拆卸整个轮盘就可以更换主轴密封件和润滑脂，箱体上设置了多个观察油窗，可以随时观察内部轴承的润滑状态，注油孔采用标准黄油嘴规格，和常规工业设备的维护工具通用。在卷材收卷过程中，这套机构可以配合张力传感器实现锥度张力控制，随着卷径的增大自动降低收卷张力，避免内层物料被压皱或者外层物料松卷，轮盘的端面跳动控制在0.03mm以内，保证收卷过程中卷芯不会出现偏摆，成品卷的端面不齐度可以控制在1mm以内，满足高精度卷材的收卷要求。
