复刻苏联图纸的起重吊钩托架结构

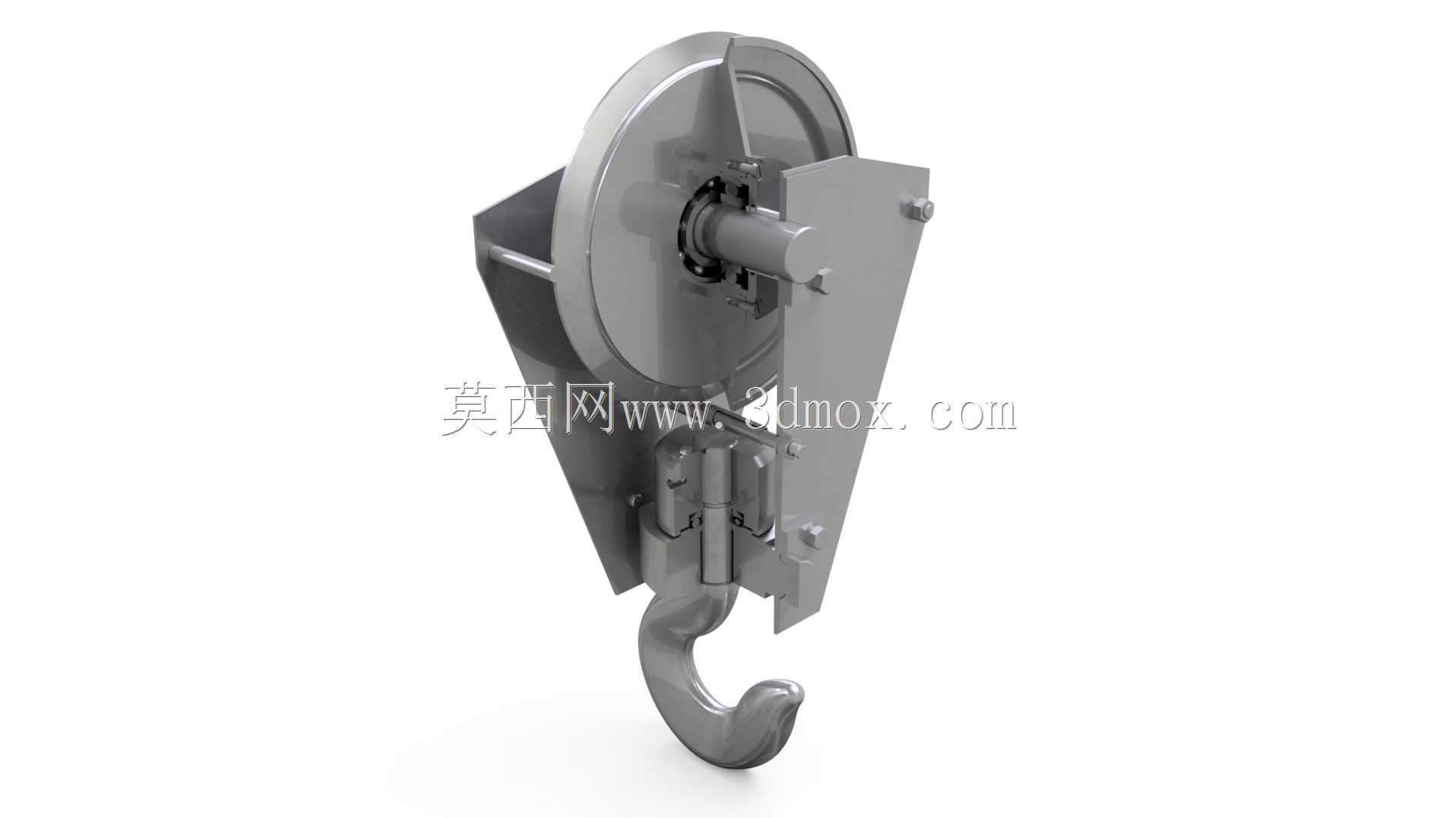

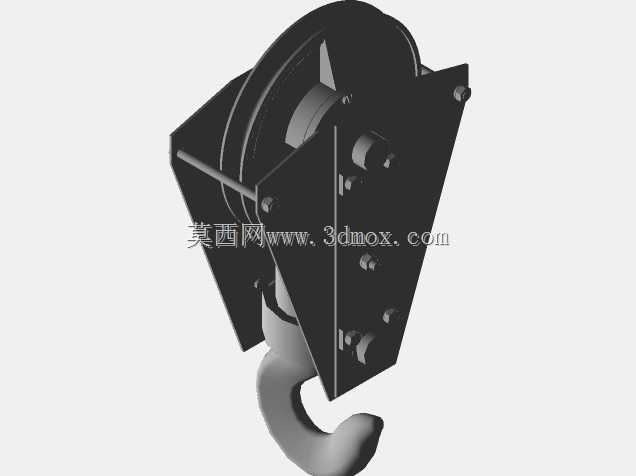

　　在起重作业的现场场景里，这类钩托是配合卷筒类起重收放机构使用的核心承载构件，主要承担吊钩组的挂载、限位以及作业过程中的载荷传递作用，常见于小型固定式起重装置、车间定点吊装工位、老式起重设备的备件替换场景，尤其是早年苏系工业体系下的厂矿起重设备，这类结构的应用占比极高，其设计逻辑完全围绕重载工况下的可靠性展开，没有冗余的装饰性结构，每一处折弯、开孔、焊接位置都对应明确的受力传递路径。从结构组成来看，该钩托整体分为上部的卷筒安装支座、中部的锁止限位结构、下部的吊钩连接段三个部分，上部的安装板采用厚钢板折弯成型，预留的轴孔与卷筒的转动轴精准配合，安装板侧面的加强筋直接延伸至卷筒支撑位，避免起吊瞬间的冲击载荷造成安装板变形，

　　卷筒部分集成了棘轮止逆结构，在起吊重物悬停时可以自动锁止卷筒转动，防止重物下坠，这部分的棘爪与棘轮的啮合间隙在建模时严格按照旧图纸的公差要求设置，保证锁止动作顺畅不会出现卡滞或脱扣的问题。中部的连接架采用多块钢板组焊而成，所有焊缝位置都做了应力释放的结构处理，相邻钢板的连接位置都设置了斜向加强撑，把吊钩传递来的垂直载荷均匀分散到上部的安装支座上，避免局部应力集中造成焊缝开裂，连接架上预留的润滑注油孔对应各个转动销轴的位置，方便日常维护时加注润滑脂，减少销轴的磨损量，延长构件的整体使用寿命。下部的吊钩连接段直接与吊钩本体通过销轴铰接，吊钩可以在垂直平面内小幅度摆动，适应起吊时重物的轻微偏载，避免硬性连接造成的结构掰损，

　　吊钩的防脱卡簧结构也完整还原，防止吊装过程中吊索从吊钩内滑脱。设计思路上完全遵循原始苏联图纸的尺寸链要求，没有随意改动原有结构的受力角度，安装板上的固定孔位间距、卷筒轴的中心高、吊钩铰接点到安装面的距离都严格匹配原设备的安装边界，替换安装时不需要对原有设备的基座做额外的打孔或切割改造，直接对位固定即可投入使用。外形尺寸方面，整体结构的宽度控制在卷筒的轴向尺寸范围内，不会超出原有起重机构的安装轮廓，安装板的厚度、加强筋的规格都按照原设计的载荷等级选取，额定承载范围内的变形量控制在机械设计手册要求的允许范围内，不会因为长期重载出现塑性变形。这类结构在建模时需要重点关注各个焊接件的贴合面处理，转动副的配合间隙要符合起重设备的安全规范，

　　止逆机构的动作行程要精准，保证在吊钩负重上升到任意位置都能可靠锁止，下降时操作棘爪解锁即可平稳放绳，整体结构没有复杂的曲面特征，全部采用规则的板材切削、折弯、组焊成型，加工工艺性好，适合常规的机加工车间生产制造，不需要特殊的加工设备即可完成备件的生产，对于仍在使用老式苏系起重设备的厂矿来说，这类还原度高的结构模型可以直接用来生成加工图纸，快速完成备件的替换，减少设备停机等待的时间。实际作业中，这类钩托的载荷传递路径非常清晰，重物的拉力通过吊钩传递到下部铰接轴，再通过中部的组焊架传递到上部的卷筒支座，最终由卷筒的固定轴把载荷传递到设备基座上，每一个受力节点的结构强度都经过了长期的实际工况验证，不存在设计上的强度冗余不足问题，哪怕是在有轻微冲击的吊装场景下，也能保持稳定的结构性能，不会出现突然的结构失效。建模过程中对各个零件的装配关系做了完整的约束还原，转动件可以实现真实的动作模拟，包括卷筒的转动、棘爪的摆动、吊钩的铰接摆动都和实际设备的动作逻辑一致，方便设计人员在做设备改造或备件设计时直接参考其结构逻辑，验证动作的干涉情况，避免实际加工装配后出现运动卡滞的问题。
