六端口PCI-E服务器网卡结构设计

　　做服务器硬件结构适配的工程师都清楚，多网口PCI-E扩展卡的建模精度，直接决定了机箱内部件干涉风险、后期运维拆装效率，甚至长期运行的散热稳定性。这次的六口PCI-E网卡结构，是专门针对机架式服务器、工业控制主机的PCI-E扩展槽位做的适配设计，核心解决常规单双口网卡无法满足多链路组网、冗余备份、网络分流场景的硬件需求。

　　从实际应用场景来看，这类六口网卡常部署在虚拟化计算节点、软路由网关、工业数据采集服务器、多网段隔离的安防存储主机中，单卡就能实现六条独立物理链路的接入，不用占用多个PCI-E槽位，对于1U、2U这类槽位资源紧张的机架式设备来说，能大幅提升主板扩展资源的利用率。比如做工业现场的数据采集时，六个网口可以分别对接不同车间的设备网段、办公网段、存储网段、冗余备份链路，不用额外添置交换机做端口扩展，也能避免单链路故障导致的整段网络中断。

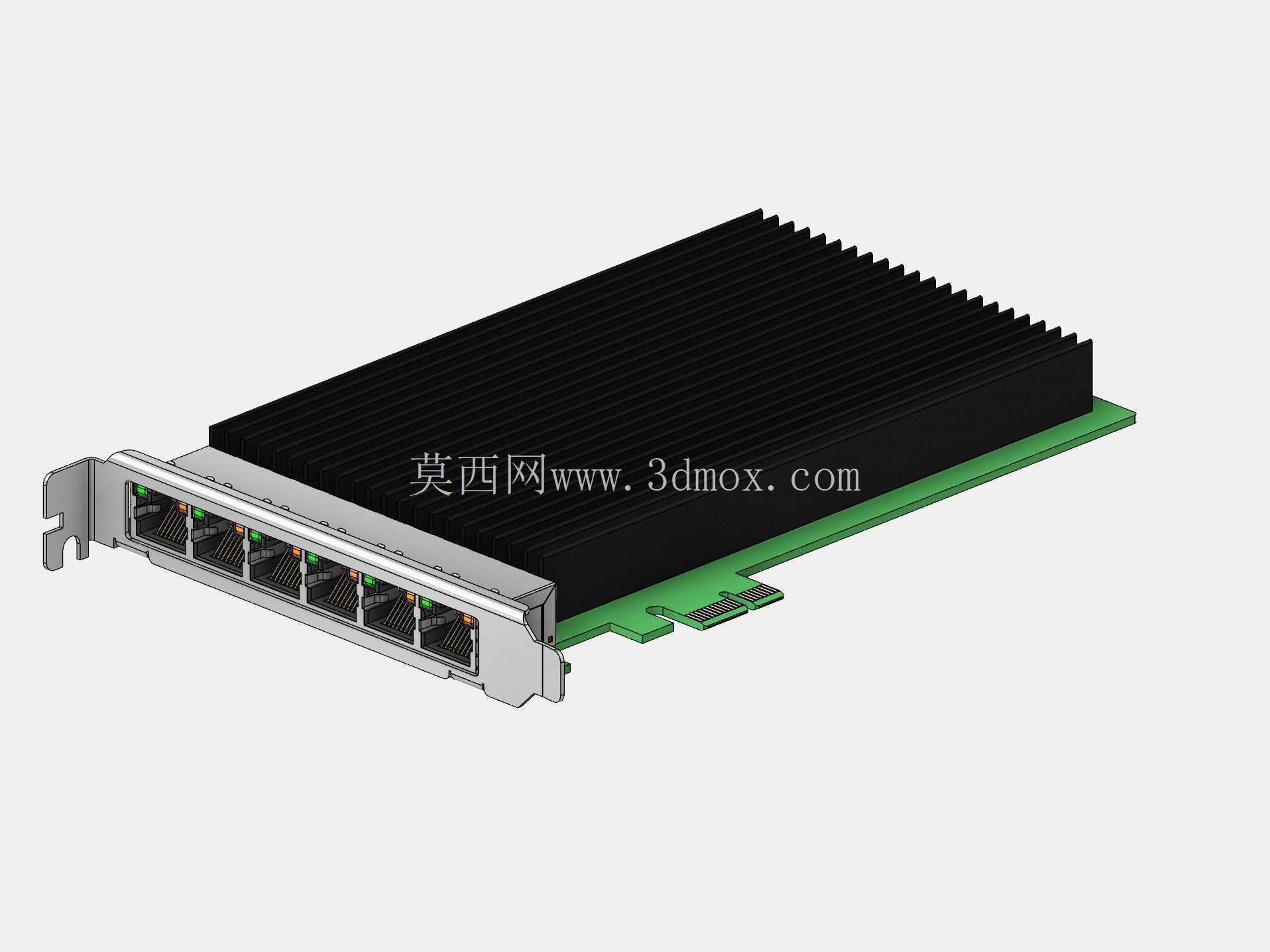

　　设计过程中最先敲定的是安装边界尺寸，严格遵循PCI-E标准卡的机械规范：金手指端的定位缺口、挡板的固定孔位完全匹配标准PCI-E x4及以上规格插槽，挡板高度适配全高机箱的安装尺寸，同时预留了半高挡板的替换安装位，能兼容2U半高机架式机箱、紧凑型工业工控机的安装需求。六个RJ45网口沿挡板方向等距排布，每个网口的中心间距严格按照RJ45连接器的安装公差要求设置，保证水晶头插拔时不会出现相邻接口干涉，手指插拔操作有足够的操作空间，不会因为间距过窄导致拔一个网头碰掉相邻链路的接头。

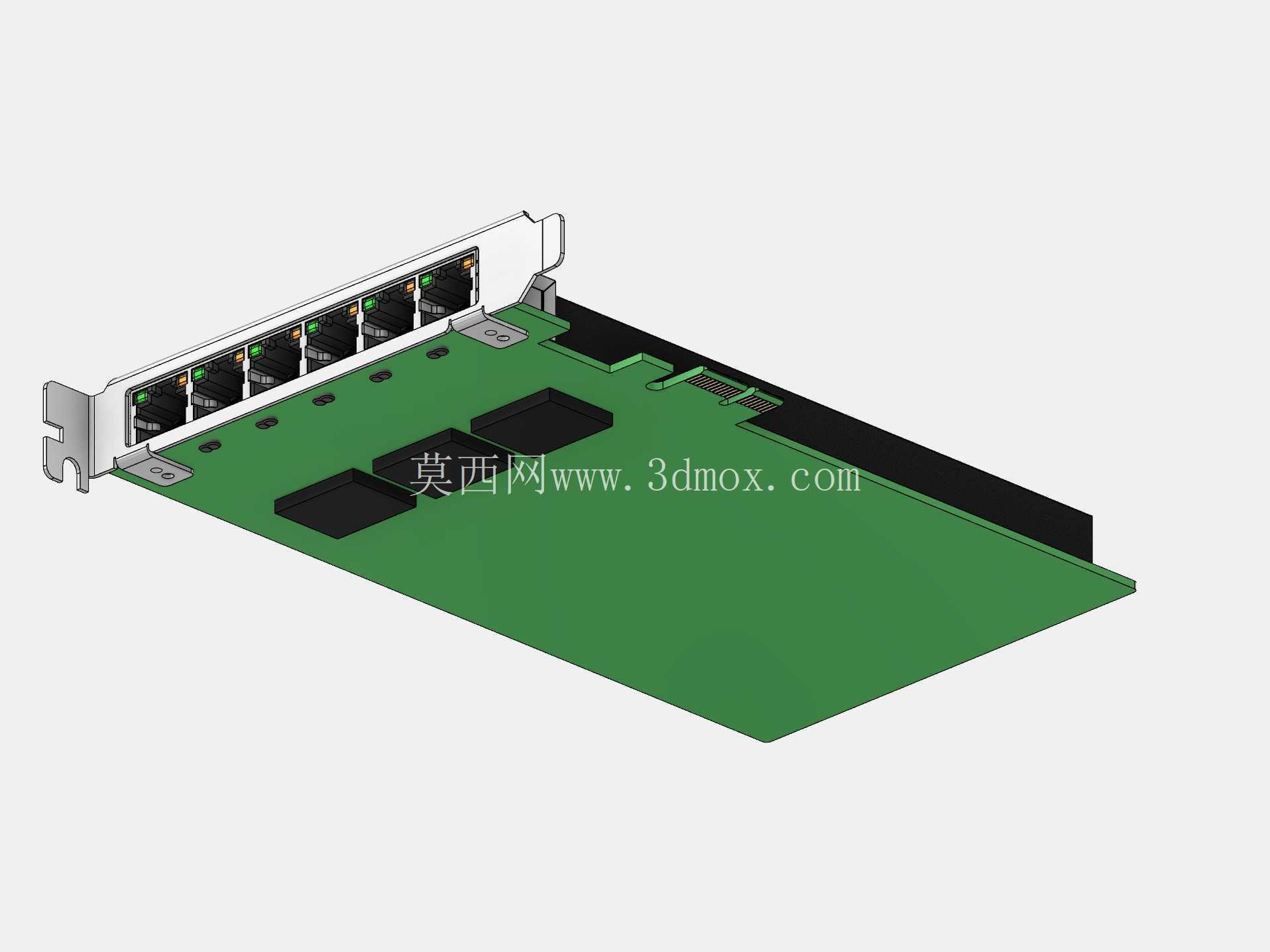

　　板身的结构设计上，充分考虑了服务器机箱内部的风道走向，板卡边缘做了平滑的圆角处理，不会割伤安装人员的手指，也不会在风道中产生多余的紊流影响散热。板上元器件的排布高度做了统一管控，最高的滤波电容、网络变压器元件高度不超过板身12mm，避免和相邻PCI-E槽位的扩展卡、机箱内的内存散热马甲、CPU散热风道导流板产生干涉。金手指部分的插入深度做了公差适配，按照PCI-E规范的插拔行程设计，保证插入主板插槽后，金手指接触段完全进入插槽触点范围，不会出现接触不良、识别不到网卡的问题，同时挡板的固定螺丝孔位和机箱安装柱完全对齐，拧紧螺丝后板身不会出现翘曲，避免长期使用后金手指接触压力不均导致的链路丢包。

　　从功能特性的结构适配来看，每个网口位置都预留了状态指示灯的开孔，对应链路连接、数据传输的状态指示，安装后运维人员不用进入系统，在机箱后侧就能直接判断每个网口的工作状态。板身的定位孔完全匹配公版PCB的固定柱位置，后期如果要做散热片加装、定制化挡板修改，都能直接基于这个模型做结构适配，不用重新测量板身尺寸。另外在板卡的尾端，也就是远离金手指的一侧，做了辅助固定的卡扣位适配，对于部分带PCI-E卡固定卡扣的服务器机箱，能直接卡入卡扣，避免运输过程中板卡松动移位。

　　很多工程师做这类板卡建模时容易忽略网口和挡板的配合公差，这个模型里每个网口的金属外壳和挡板开孔之间预留了0.2mm的装配间隙，既不会因为间隙过大导致灰尘顺着缝隙进入机箱，也不会因为公差过小导致网口装配时出现偏移，水晶头插不进去。另外挡板的折弯角度严格按照90度公差管控，安装后挡板和机箱后侧平面完全贴合，不会出现缝隙过大影响EMI屏蔽效果的问题。

　　在实际选型适配时，这个结构模型可以直接导入服务器整机装配体中，做干涉检查、风道仿真的前置验证，不用等实物打样就能发现板卡和内存、硬盘托架、走线槽的位置冲突，大幅缩短硬件适配的周期。比如在做1U服务器的结构布局时，把这个网卡模型导入装配体，就能直接确认六个网口伸出机箱后侧的长度是否符合机柜安装的理线空间要求，板身上方是否和机箱盖的加强筋产生干涉，PCI-E插槽的卡扣是否能正常开合。

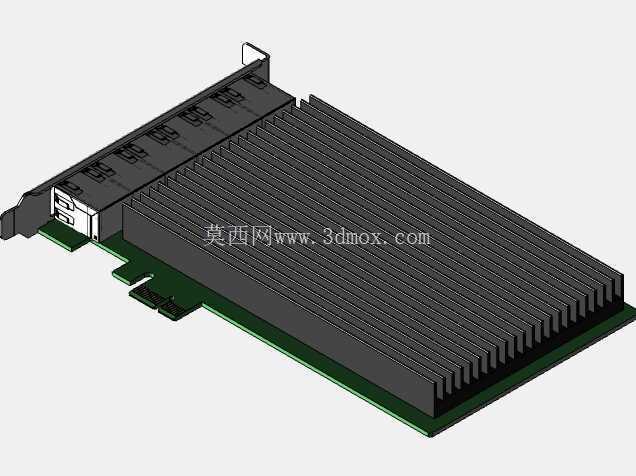

　　另外针对工业场景的使用需求，板身的厚度、PCB板的抗弯强度对应的结构参数都做了适配，在板身中部预留了散热片的安装孔位，如果是用于高温工业环境，可以直接加装被动散热片，不用额外打孔固定。每个网口的屏蔽壳结构都做了完整建模，做EMC仿真时可以直接调用模型评估屏蔽效能，验证网口部分的电磁泄漏是否符合工业设备的电磁兼容要求。
