高精度工业检验相机三维结构设计

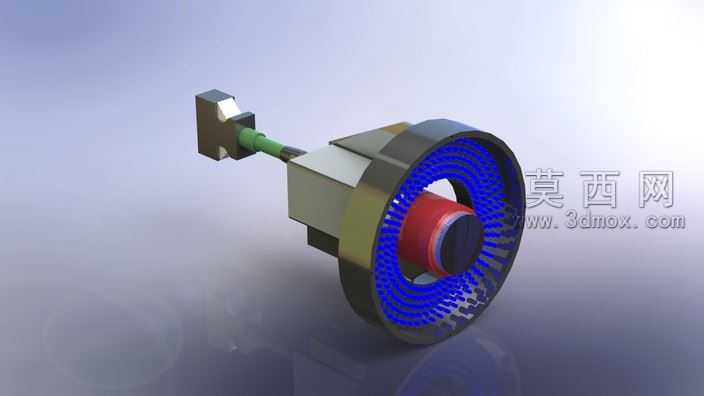

本作品为面向工业检验场景的高精度检测相机三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循工业视觉检测设备的实际设计逻辑，对各功能模块的装配关系、尺寸公差进行了严谨设定，确保模型可直接用于结构验证与方案评审。模型整体分为成像模组、安装固定结构、环形补光组件、连接传动段四个核心部分，建模时对每一处结构细节都做了还原：前端的环形补光结构采用阵列式排布的灯珠槽设计，建模时通过圆周阵列命令完成均匀排布，灯槽的深度、间距均参考实际工业补光灯的参数设定，渲染时为环形灯赋予半透明蓝色发光材质，模拟设备工作时的补光状态，还原视觉检测时的均匀照明效果。中部的成像核心区，分别对镜头基座、感光元件安装位、防护外壳做了分层建模，镜头部分采用多层嵌套的圆柱结构，分别赋予金属磨砂、光学玻璃材质，还原镜头的多层镜片结构与金属镜筒质感；外壳部分采用铝合金质感的金属材质，做了细微的倒角处理，避免工业设备的尖锐棱角，同时兼顾散热结构的预留设计。后端的连接固定段，设计了带定位槽的安装基座与可调节的连接轴，建模时对安装孔位、定位卡槽的尺寸做了精准设定，确保该相机可直接适配常规的工业检测工装支架，连接轴部分做了分段式结构设计，可实现一定角度的姿态调整，满足不同检测工位的视角需求。渲染阶段采用工作室级光照环境，对金属部件添加细微的表面粗糙度纹理，对光学部件添加轻微的反射与折射效果，对补光组件添加自发光属性，让整体渲染效果贴近真实工业设备的质感。设计思路围绕200万像素工业检验相机的实际使用需求展开，针对24毫米×30毫米视野范围、20微米检测精度的性能要求，在结构设计时预留了足够的感光元件安装空间，补光环的内径、照射角度经过反复调整，确保检测视野内无照明暗角，安装结构的强度、调节自由度均满足工业产线长时间稳定运行的要求，整体模型结构完整，各部件可独立拆解，能够用于工业视觉检测方案的展示、结构优化以及教学演示场景。
