立式液氯承压存储罐体三维设计

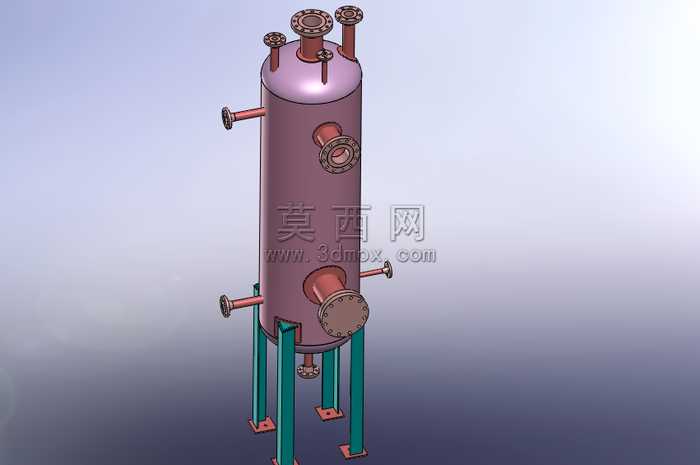

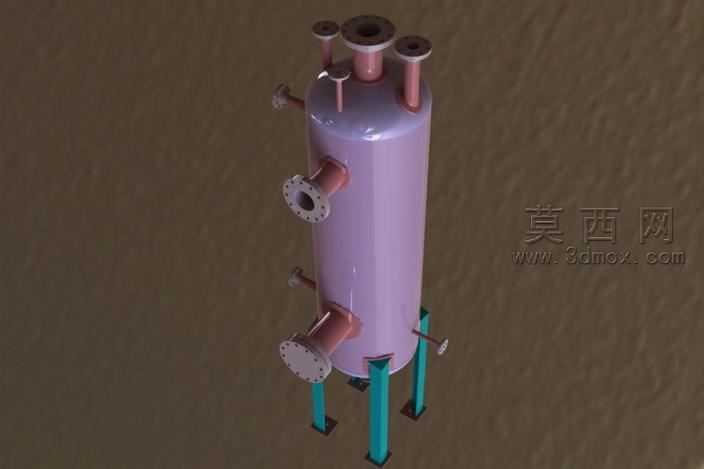

本作品为立式液氯存储承压罐体的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，全程遵循化工压力容器的设计规范逻辑，从基础的筒体回转特征入手，先绘制筒体截面草图通过凸台拉伸生成等壁厚的立式圆柱主体，确保筒体的圆度、壁厚均匀度符合承压设备的基础设计要求。顶部封头采用标准椭圆形封头结构，通过旋转凸台特征生成后与筒体做完全贴合的配合约束，保证二者衔接处无结构缝隙。顶部的多组接口根据功能区分尺寸规格，其中大口径接口采用带螺栓孔的法兰结构，建模时先绘制法兰盘截面通过拉伸生成基体，再通过圆周阵列完成均匀分布的螺栓孔特征，小口径接口则采用短管对接结构，所有接口与封头、筒体的衔接处均添加圆角过渡特征，避免应力集中问题。罐体侧面设置两组侧出法兰接口，分别对应不同的介质进出需求，接口与筒体的连接位置做补强圈结构建模，模拟实际承压设备的局部补强设计，降低接口处的结构应力风险。底部采用三根均匀分布的支腿结构，支腿采用型材截面特征拉伸生成，支腿与筒体底部的连接位置添加焊接垫板特征，还原实际设备的安装支撑结构，支腿底部预留安装固定的底板结构，方便后续模拟设备的安装固定场景。渲染阶段针对不同部件赋予差异化材质，筒体主体采用淡紫色的防腐涂层材质，调整材质的粗糙度参数模拟工业防腐漆面的哑光质感，法兰、接口短管部分采用红铜色金属材质，调整金属度与反射参数还原铜质管件的金属光泽，支腿部分采用青绿色的防锈漆材质，与主体材质形成清晰的视觉区分，方便快速识别不同结构部件。场景搭建采用哑光棕色地面作为承载面，添加柔和的环境漫反射光照，搭配主方向的定向光源，清晰呈现罐体的整体轮廓、接口分布与支撑结构，同时避免过强反光遮挡结构细节。设计过程中优先保证结构的合理性，所有接口的位置排布预留足够的操作空间，方便模拟实际管路连接、阀门安装的操作场景，支腿的高度设计兼顾底部接口的操作空间与设备整体稳定性，整体建模过程严格遵循从主体到局部、从核心结构到附属配件的顺序，每一个特征都保留完整的参数化建模历史，方便后续根据实际设计需求调整罐体容积、接口尺寸、支腿高度等参数，可用于化工设备教学演示、管路布局模拟、设备安装方案验证等场景。
