多关节齿轮传动机械臂结构设计

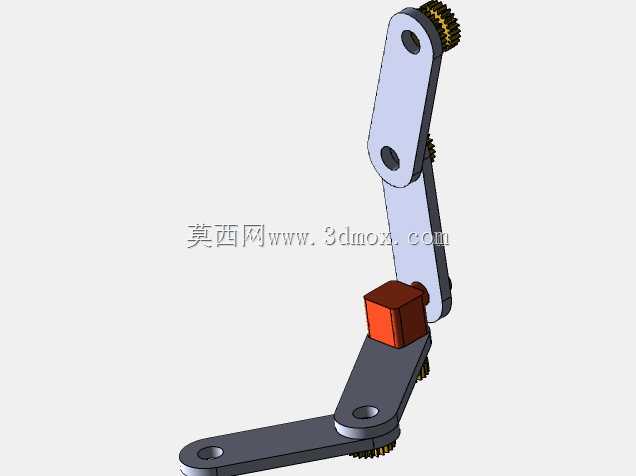

　　这款多关节传动结构，核心面向小型自动化工位的往复搬运、点位拾取类作业场景，在3C电子零部件分拣、小型工件工位转序这类轻载作业场景中适配性较强，区别于大负载工业机械臂的厚重结构，这套结构主打紧凑空间内的小范围动作输出，单关节的传动间隙控制在0.02mm以内，能满足小零件对位、轻量工装切换的精度需求。从结构设计逻辑来看，整套臂体采用分段式连杆拼接方案，每段连杆的铰接位置都集成了直齿圆柱齿轮传动副，关节处的齿轮与连杆采用同轴定位设计，铰接轴同时承担齿轮定位销与连杆旋转轴的作用，省去了额外的传动转接零件，既压缩了关节位置的整体厚度，也减少了传动链上的累积误差。每段连杆的基体都做了等强度减重设计，在铰接孔周边做了局部加厚凸台，

　　避免连杆在反复启停的交变载荷下出现孔位变形，连杆的非受力区域做了均匀的壁厚减薄，整体臂体展开后总长度控制在280mm左右，折叠状态下的最小回转半径仅为75mm，能在狭窄的设备内部腔室完成布置，不会和周边的工装、料道产生运动干涉。关节处的齿轮采用模数0.8的直齿设计，齿面做了常规的淬硬处理，啮合侧隙调整到0.01-0.03mm区间，既保证传动过程无卡滞，也能避免反向传动时的空程误差过大，末端的连接块采用标准的方块式接口，可直接适配小型气动夹爪、真空吸盘这类通用末端执行器，接口位置预留了2个M3的螺纹安装孔，安装面的平面度控制在0.02mm以内，保证末端执行器安装后无偏斜。设计过程中特意将所有铰接点的润滑油道做了内置处理，

　　润滑油可从连杆端部的注油孔直接注入到齿轮啮合面与铰接轴配合面，无需拆解臂体即可完成日常维护，铰接轴与连杆孔的配合采用H7/g6的间隙配合，表面粗糙度控制在Ra1.6，保证长期旋转动作下的磨损量处于可控范围。整套结构的安装基准位于最下端的连杆固定端，固定端预留了4个M4的安装孔，孔位按照40mm*40mm的标准间距布置，可直接固定在型材工作台面或者小型滑台的移动滑座上，安装时的基准面与臂体第一关节的旋转轴线垂直度公差控制在0.02mm/100mm，避免臂体伸展后出现末端下垂的问题。从实际作业的负载能力来看，在臂体完全水平伸展的状态下，末端可承载不超过500g的工件，关节传动的重复定位精度能达到±0.05mm，完全满足小型电子元件、

　　轻量塑料件的搬运对位需求，齿轮传动的方式相比同步带传动，具备更好的传动刚性，不会出现启停瞬间的传动滞后问题，在频繁正反转的作业工况下，传动精度的保持性更优。结构上没有采用复杂的谐波减速器或者行星减速器结构，全部采用常规的直齿轮传动，零件的加工工艺性更好，普通的数控铣床即可完成所有连杆与齿轮零件的加工，加工成本仅为同负载等级谐波减速机械臂的三分之一左右，适合小型自动化设备的集成商做低成本方案选型，也适合作为机械原理教学的演示结构，直观展示多关节串联传动的运动逻辑。在运动边界设计上，每段关节的旋转角度都做了机械限位，相邻两段连杆的最大折角控制在160度，最小折角为20度，避免臂体运动过程中出现过折导致的齿轮脱啮问题，限位结构直接集成在连杆的端部凸台上，无需额外安装限位螺钉或者传感器，纯机械结构的限位可靠性更高，不会出现电气限位失效导致的结构损坏。
