工业光电式检测传感器结构设计

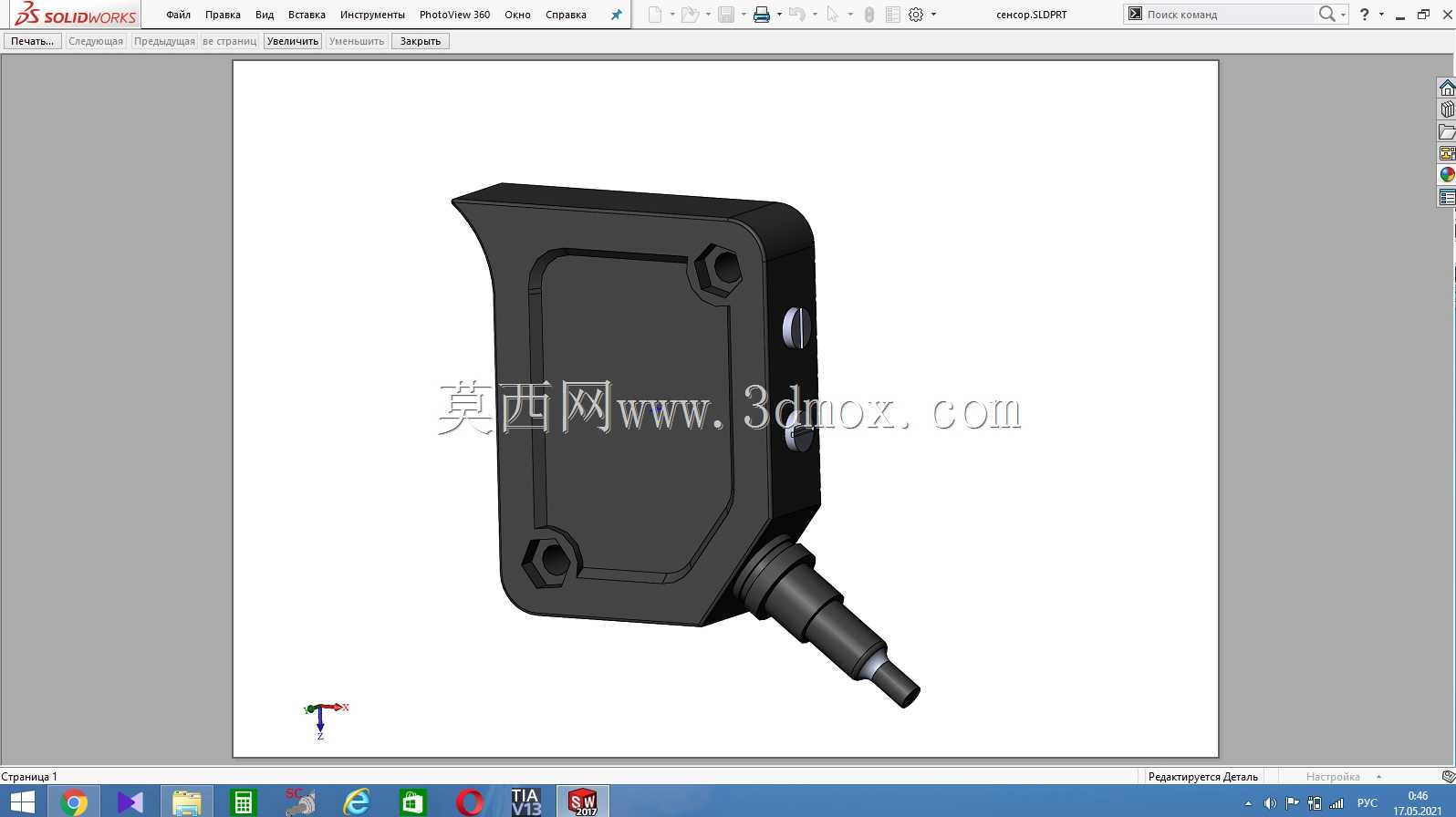

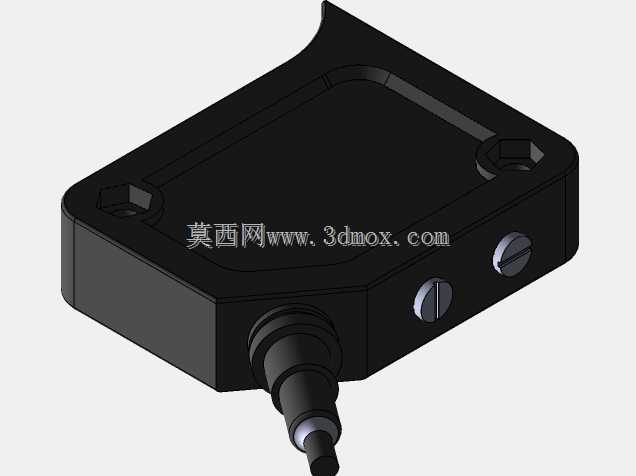

　　这款光电式检测传感器的结构设计，首先围绕工业现场的实际安装工况做了边界适配，外壳采用带安装孔位的一体式硬质壳体设计，侧面预留的两个内六角安装沉孔，可直接适配M4规格的安装螺钉，能直接固定在设备型材支架、输送线侧装架或者工位检测立板上，安装时不需要额外加装转接支架，沉孔设计可以让螺钉头完全没入壳体表面，不会突出壳体造成剐蹭或者积尘。壳体侧面引出的航插式接线端做了斜向出线设计，相比常规直出式接线，在设备侧装或者窄空间安装时，不会因为线缆弯折半径不足导致接线根部断裂，斜向角度预留了足够的线缆弯曲空间，适配设备内部走线的弯折需求。

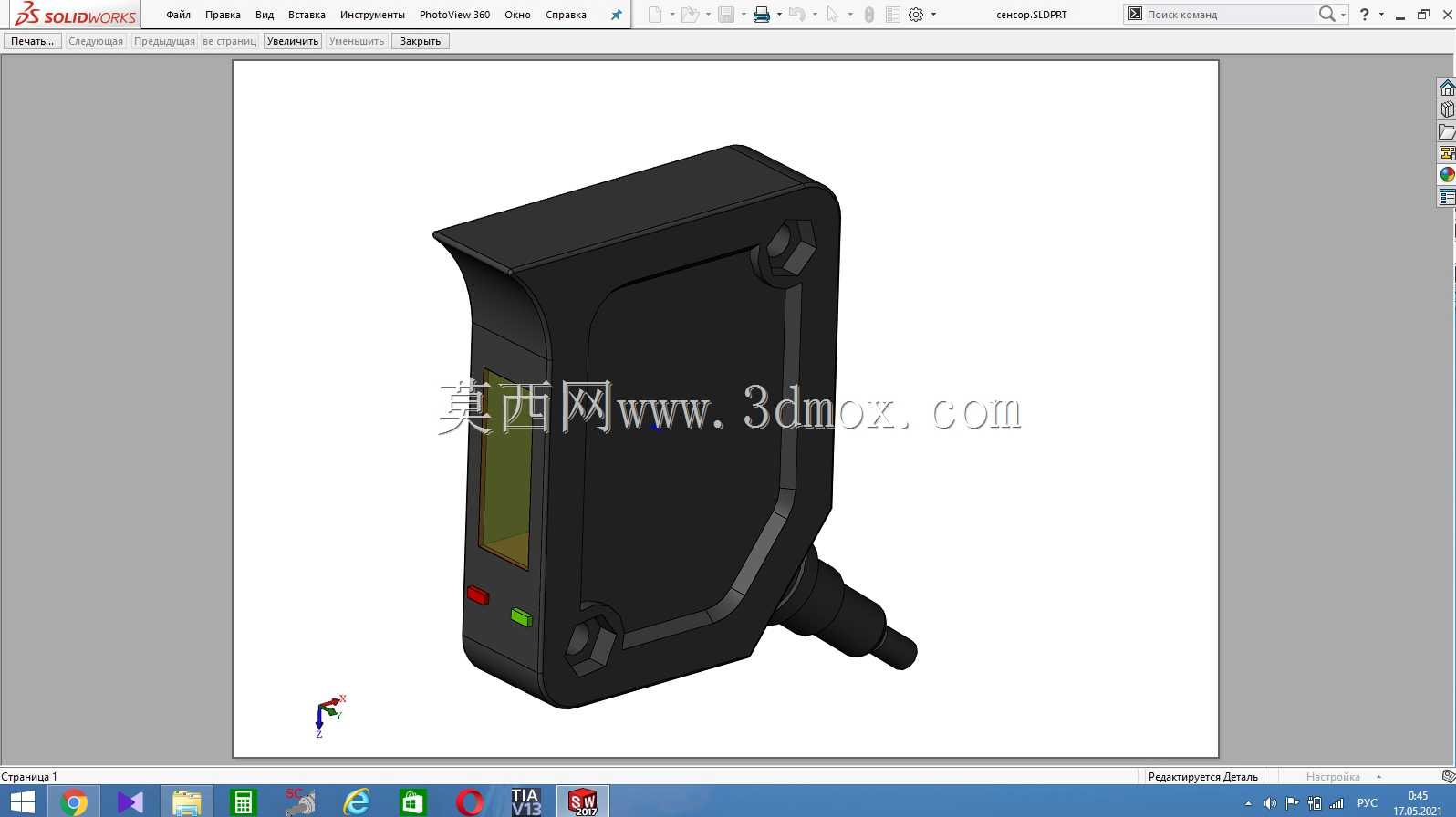

　　从功能结构来看，壳体正面预留的显示窗口区域，可内嵌状态指示与信号强度显示模块，窗口下方的两个小型指示灯开孔，分别对应电源接通与信号触发状态，现场调试人员不需要外接检测设备，站在设备旁就能直接观察传感器的工作状态，排查故障时可以快速判断供电、触发是否正常。前端的检测端做了内收式防护设计，光学镜头不会突出壳体平面，在输送线检测场景下，即使有工件意外剐蹭，也不会直接磕碰镜头表面，减少现场维护的镜头校准工作量。

　　设计过程中针对工业现场的常见干扰做了结构适配，壳体的接缝处做了止口结构，装配后可以达到IP65级别的防护能力，适配车间内有切削液飞溅、粉尘较多的加工场景，不需要额外加装防护外罩就能直接使用。壳体的外形做了切角流线处理，没有直角凸起的积尘死角，日常设备清洁时可以直接擦拭表面，不会在边角残留切削液结块或者粉尘堆积。整体外形尺寸控制在长70mm、宽35mm、厚20mm的区间内，属于紧凑型检测传感器的尺寸范畴，既可以安装在大型自动化生产线的固定检测工位，也能适配小型非标设备的窄空间安装需求，比如小型装配工位的工件到位检测、料道内的物料有无检测，都不需要预留过大的安装空间。

　　在实际应用场景中，这类传感器可以覆盖大部分工业离散检测需求，包括输送线上的工件到位触发、装配工位的零件有无检测、机械手取料时的物料存在确认、料仓内的料位上下限检测，不同场景下只需要调整安装支架的角度，不需要对传感器本身做结构修改。内部的电路板安装槽做了定位筋设计，装配时电路板可以直接卡入定位筋，不需要额外打胶固定，抗振动性能可以适配冲压设备、输送设备运行时的持续振动工况，不会因为长期振动导致电路板移位或者光学元件偏移，减少现场的校准频次。接线端的内部做了线缆防拉结构，线缆接入后通过压线块固定在壳体上，即使现场布线时不小心拉扯线缆，也不会将线缆从接线端子处扯脱，提升现场使用的可靠性。

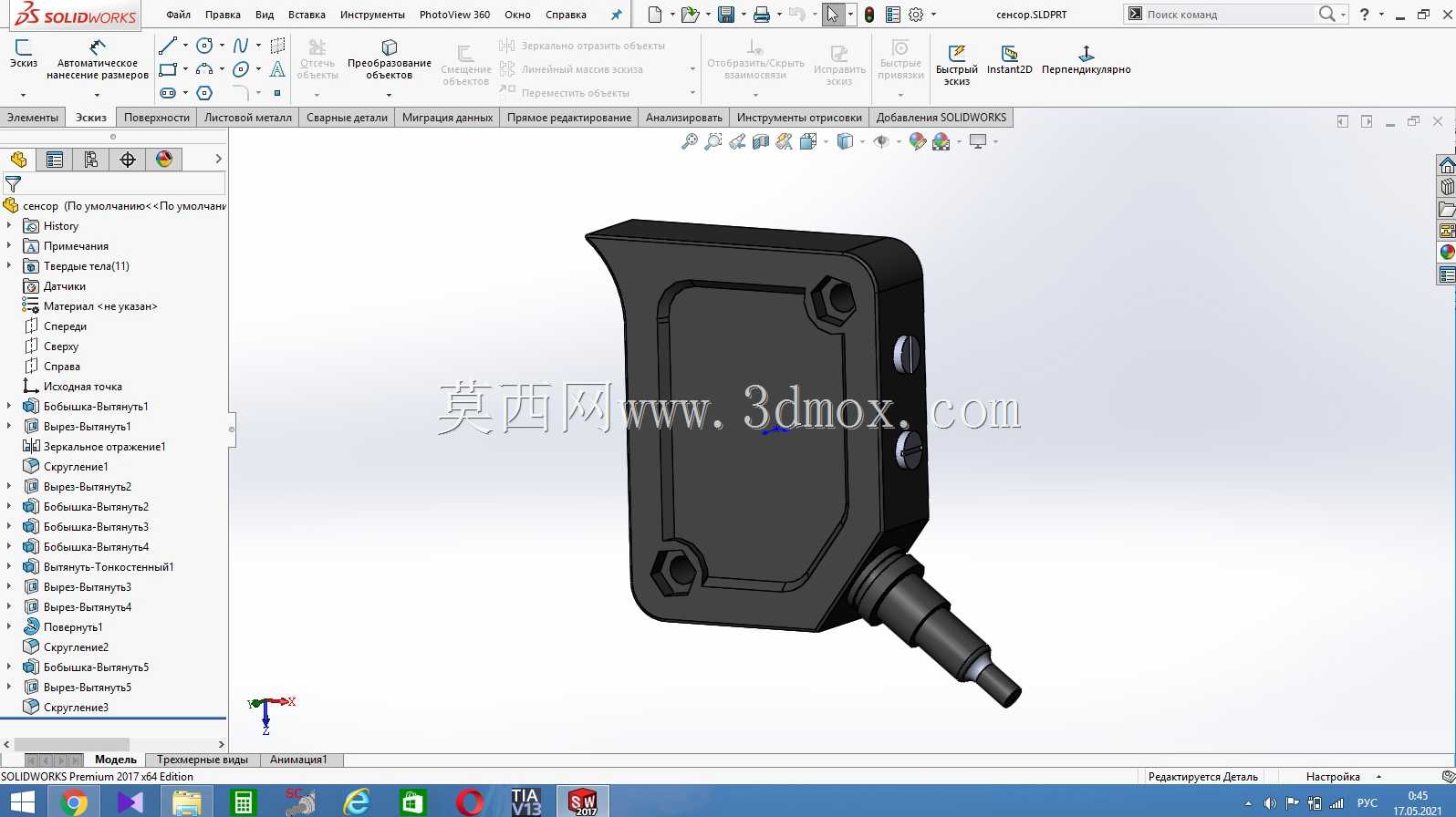

　　从建模细节来看，所有的安装孔位都做了公差适配，沉孔的深度、安装孔的间距都按照工业常用安装标准做了参数匹配，和市面上通用的传感器安装支架孔位完全兼容，用户替换旧传感器时不需要重新打孔，直接替换即可。壳体的壁厚控制在2.5mm，兼顾结构强度与材料成本，既不会因为壁厚过薄导致装配时壳体开裂，也不会因为壁厚过厚造成材料浪费、整体重量过大。显示窗口的透明件安装槽做了密封槽设计，可以嵌入橡胶密封圈，防止液体从窗口位置渗入壳体内部，适配潮湿工况下的使用需求。
