立式散装物料存储筒仓结构设计

　　在粮食加工、建材生产、饲料加工、散料转运等工业场景中，散装物料的中转存储一直是生产链路里衔接上下游工序的核心环节，立式筒仓凭借占地小、储料容积率高、密闭性好的优势，成为散料存储环节的主流设备选型方向。本次设计的立式散装物料筒仓，针对颗粒状、粉状散装物料的暂存与定量出料需求做了全流程结构适配，从现场安装边界到日常运维的细节都做了对应考量。

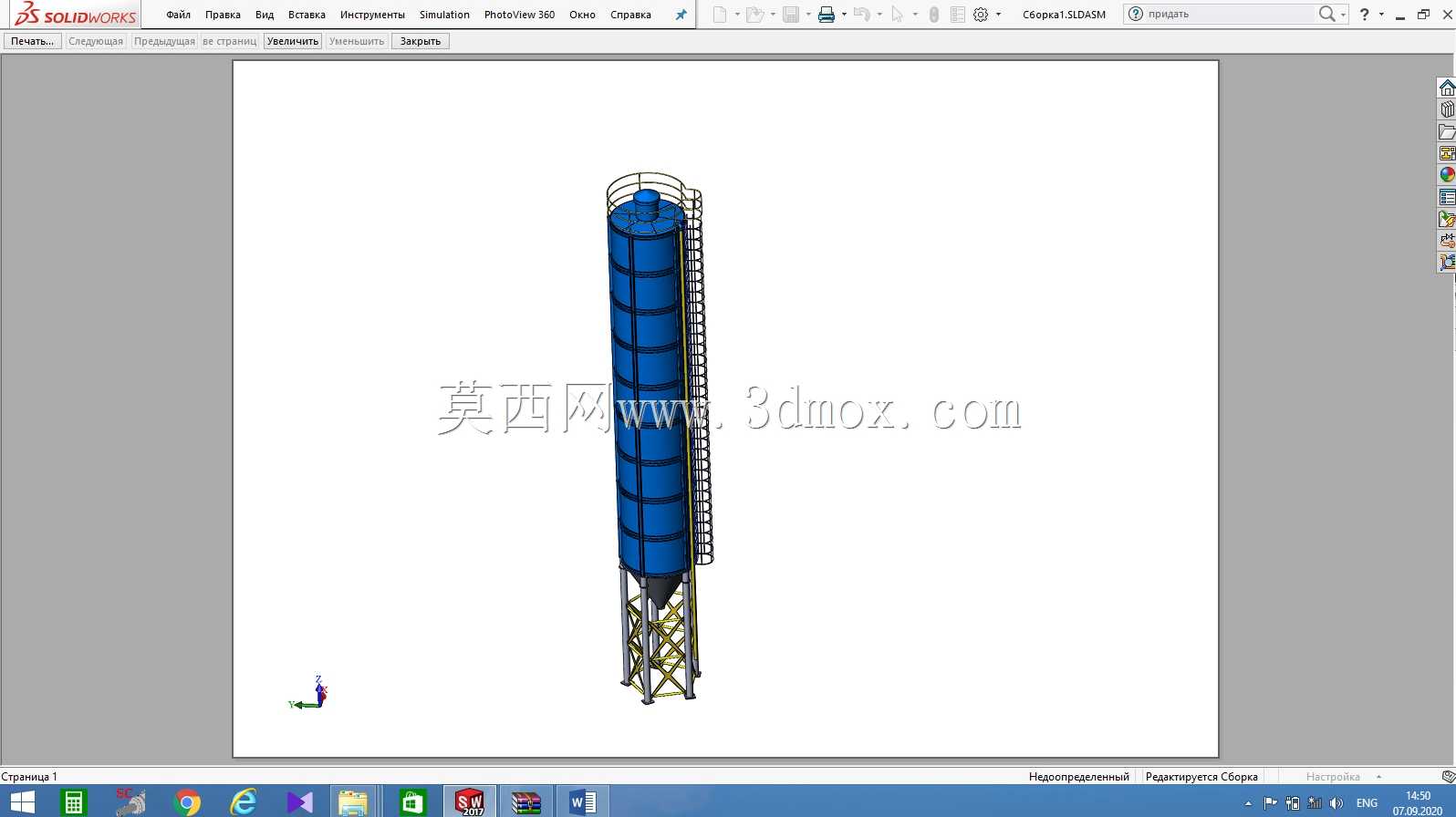

　　从实际应用场景出发，这类筒仓通常布置在生产车间的原料接收入口、成品出料端或者散料中转堆场，需要匹配上游的气力输送、皮带机送料，以及下游的螺旋出料、皮带出料等不同接驳方式，因此设计时在仓顶预留了通用的进料接口安装位，可根据现场输送形式更换适配的进料筒、除尘接口，避免送料过程中粉尘外溢。仓体主体采用分段式圆柱筒体结构，每段筒体之间采用法兰螺栓连接，既方便运输过程中的拆分装载，也能根据实际储料容量需求灵活增减筒体段数，适配不同产能规模的生产线，单段筒体的卷制精度控制在合理范围内，保证拼接后整体仓体的垂直度偏差符合钢结构施工规范，避免储料后出现偏载受力的问题。

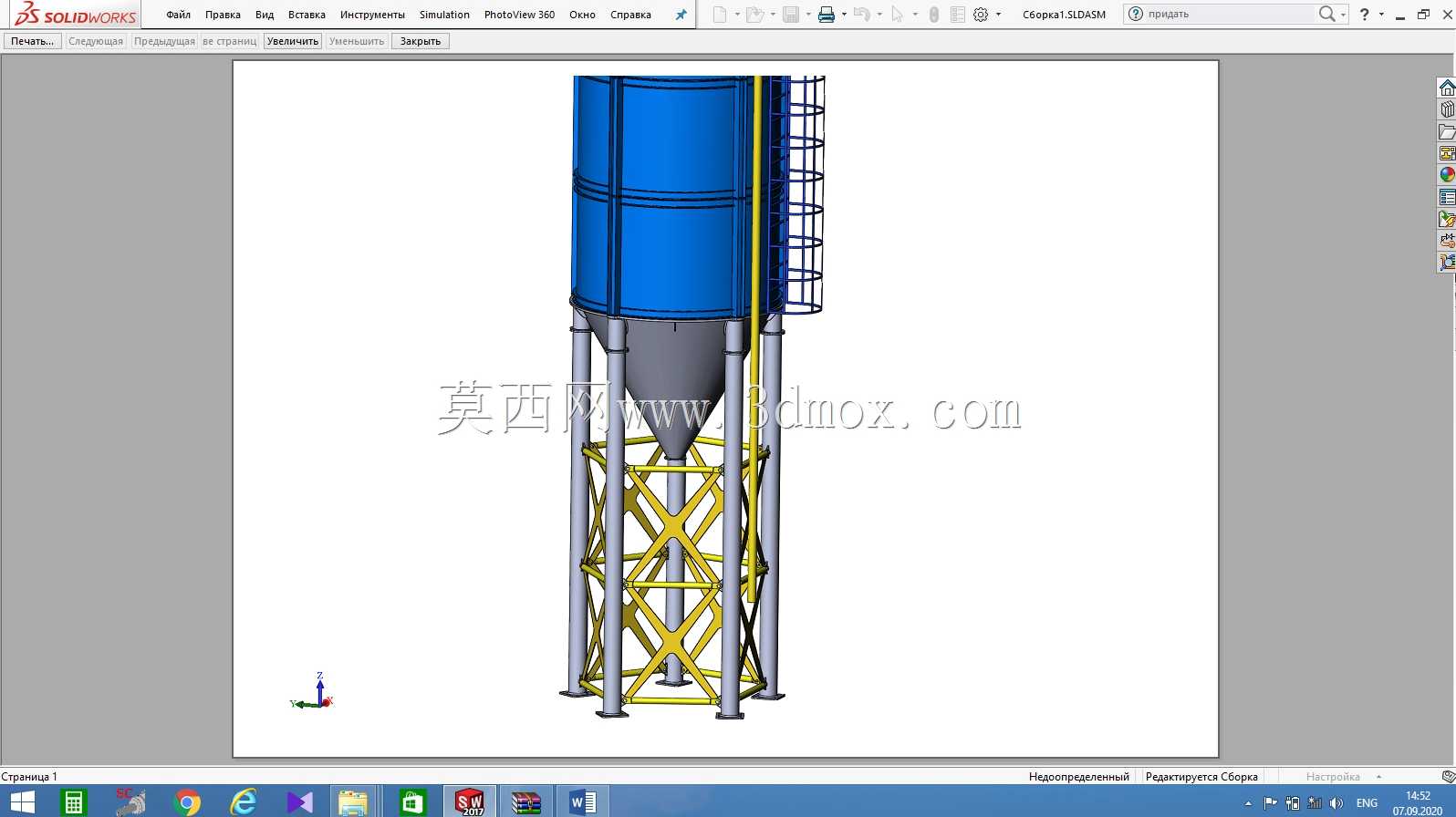

　　仓体下部采用锥斗式出料结构，锥角角度根据常见散料的安息角做了优化设计，针对粮食、塑料粒子、水泥粉料等不同流动性的物料，锥角设置在合理区间，保证物料依靠自重就能顺利滑向出料口，不会出现物料架桥、堵料的情况，锥斗外壁预留了振动器安装位，针对流动性较差的粉料可加装振动装置辅助出料，无需人工敲击仓壁疏通。仓体底部的支撑结构采用型钢焊接的桁架式支架，四根主立柱采用H型钢制作，立柱之间设置交叉斜撑做结构加强，保证整个仓体满载状态下的结构稳定性，支架的高度根据下游出料设备的安装高度做匹配设计，预留足够的操作空间方便出料阀门、输送设备的安装与日常检修，支架底部预留地脚螺栓安装板，可通过膨胀螺栓或者预埋螺栓与混凝土地面固定，抵抗满载时的竖向载荷以及风载带来的水平倾覆力。

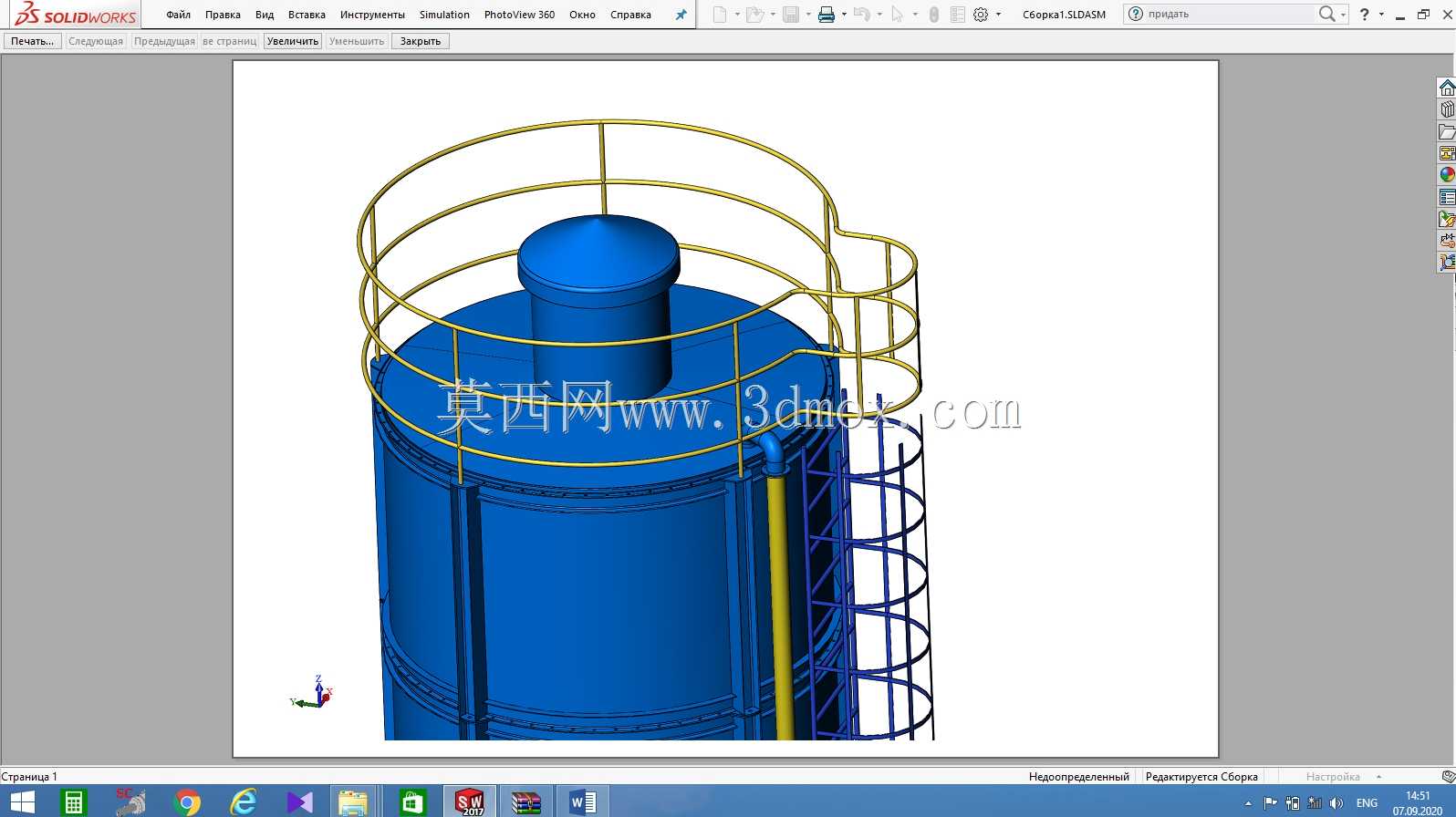

　　考虑到日常运维的需求，仓体外侧沿筒体高度方向设置了通长的爬梯，爬梯每间隔一段距离设置护笼，符合高空作业的安全规范，爬梯从地面支架位置一直延伸到仓顶平台，仓顶设置了一圈安全防护栏杆，方便运维人员定期检查仓顶的进料装置、除尘装置，也能及时清理仓顶的积料。仓体顶部还设置了人孔与料位计安装位，人孔方便检修人员进入仓内做清理、维护作业，料位计可实时监测仓内物料高度，对接生产线的自动化控制系统，实现进料、出料的自动控制。

　　从安装边界来看，整个筒仓的安装占地尺寸根据储料容量做了适配，常规中小型规格的筒仓安装时不需要做特别复杂的基础，只需要保证地面的承载能力满足满载总重量的要求即可，仓体的整体高度控制在常规厂房的层高允许范围内，也可根据现场的厂房高度、场地限制调整筒体段数，灵活调整整体仓高。仓体表面做了防锈涂装处理，针对有腐蚀特性的物料，还可在仓内壁加装耐磨衬板或者防腐涂层，延长设备的使用寿命。

　　在结构受力校核上，设计时充分考虑了储料的静载荷、物料下落时的冲击载荷、室外使用时的风载荷与雪载荷，对筒体壁厚、支架型材规格都做了对应的强度校核，保证长期满载使用下不会出现结构变形、焊缝开裂的问题。筒体上还设置了若干观察窗，可直观看到仓内的物料存量，作为料位计的辅助观测手段，也能在堵料时快速判断堵料位置，方便快速疏通处理。出料口位置配置了法兰接口，可匹配手动插板阀、气动蝶阀等不同类型的出料控制阀门，满足手动控制或者自动控制的出料需求，适配不同自动化程度的生产线。
