双轴式光伏面板太阳能跟踪支撑装置

　　在分布式光伏电站、离网型光伏供电系统、户用光伏并网项目以及户外光伏监测站点的实际部署中，固定倾角安装的光伏组件始终存在受太阳高度角、方位角变化影响，无法持续保持受光面垂直入射光照的问题，常规固定支架的日均发电效率比带跟踪功能的支架低20%-35%，尤其在高纬度地区、光照时长季节性差异大的区域，这种效率差距会进一步拉大。这套双轴太阳能跟踪装置的设计核心，就是通过两个维度的角度调节，让搭载的光伏面板始终正对太阳入射方向，最大化单位面积光伏板的光能接收效率。

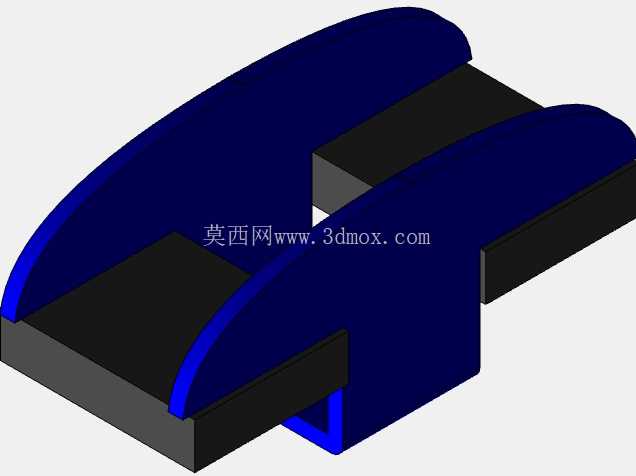

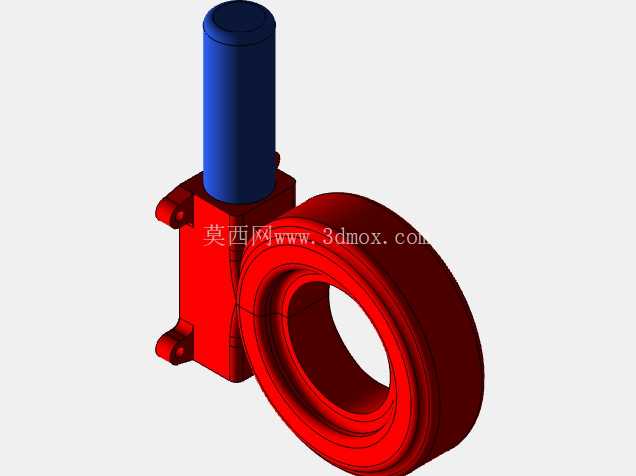

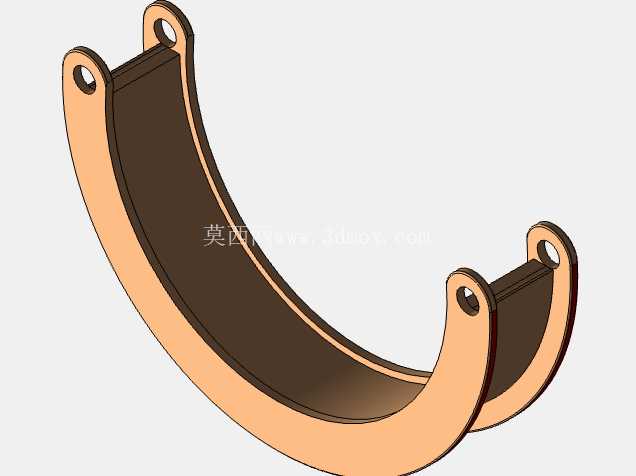

　　从结构设计逻辑来看，整套装置分为底部支撑基座、水平回转驱动单元、俯仰角度调节单元、面板安装框架四个核心部分。底部支撑基座采用地脚螺栓固定的安装方式，安装边界需要预留至少1.2倍面板对角线长度的回转空间，避免相邻跟踪器在转动过程中出现干涉，同时基座的抗风载设计按照12级阵风的载荷标准做结构强化，连接部位的焊缝采用连续角焊缝，避免户外长期使用出现锈蚀断裂的问题。水平回转单元承担方位角的调节功能，可实现0-360度范围内的连续回转，调节精度控制在0.1度以内，驱动端采用蜗轮蜗杆传动结构，自带自锁特性，即使在驱动断电的情况下也能保持当前角度，不会被强风吹动出现角度偏移。俯仰调节单元负责太阳高度角的匹配调节，调节范围覆盖0-90度，可适配不同纬度地区的太阳高度角变化，从赤道地区到北纬50度以上的区域都能通过参数调整适配使用，调节过程中框架的受力点做了加强筋设计，避免大尺寸光伏板安装后出现框架变形。

　　面板安装框架采用标准化的型材拼接结构，可适配常规尺寸的晶硅光伏面板，安装时只需要通过压块将面板固定在框架的预留安装槽内，不需要对面板本身做额外打孔加工，适配市面上绝大多数主流规格的光伏组件，单组框架最大可承载2块标准尺寸的光伏面板，总承载重量不超过50kg，框架的边框做了圆角处理，避免安装过程中划伤施工人员，也减少户外使用时的风阻系数。整套装置的运动逻辑是根据实时的太阳位置计算结果，驱动两个轴系做对应的角度调整，相比单轴跟踪装置，双轴结构的跟踪精度更高，发电效率提升幅度更大，适合对发电效率要求较高的离网供电场景，比如偏远地区的通讯基站供电、户外环境监测设备供电、户用离网光伏系统等场景。

　　在实际安装调试过程中，需要注意基座的水平度校准，水平度误差需要控制在2度以内，否则会导致方位角回转过程中出现额外的偏载，长期使用会加速驱动单元的磨损。布线时需要将动力线和信号线沿着支撑结构的内部走线槽布置，避免线缆外露在户外被紫外线老化，同时在回转部位预留足够的线缆长度余量，避免回转过程中拉扯线缆导致断裂。整套装置的外露结构件都采用镀锌加喷塑的表面处理工艺，可适应户外高温、高湿、高盐雾的使用环境，在沿海地区、西北荒漠地区都能长期稳定运行，不需要频繁做防腐维护。俯仰调节的极限位置设置了机械限位块，同时搭配电气限位开关，双重保护避免调节超出行程导致结构碰撞，当遇到大风天气时，装置可自动调整到水平避风姿态，降低风阻对结构的冲击，提升极端天气下的设备生存能力。
