双电机驱动工业混合搅拌设备结构设计

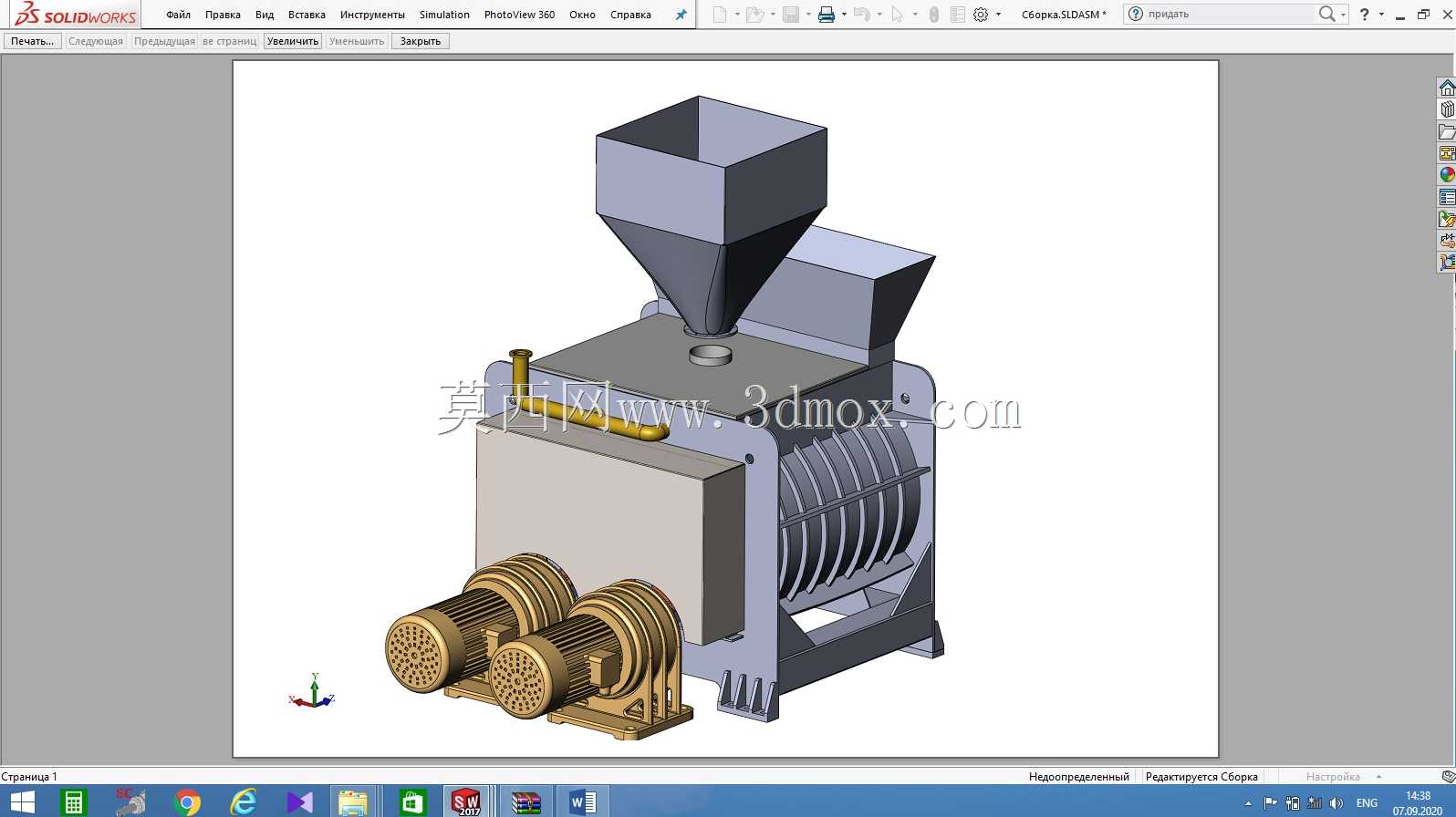

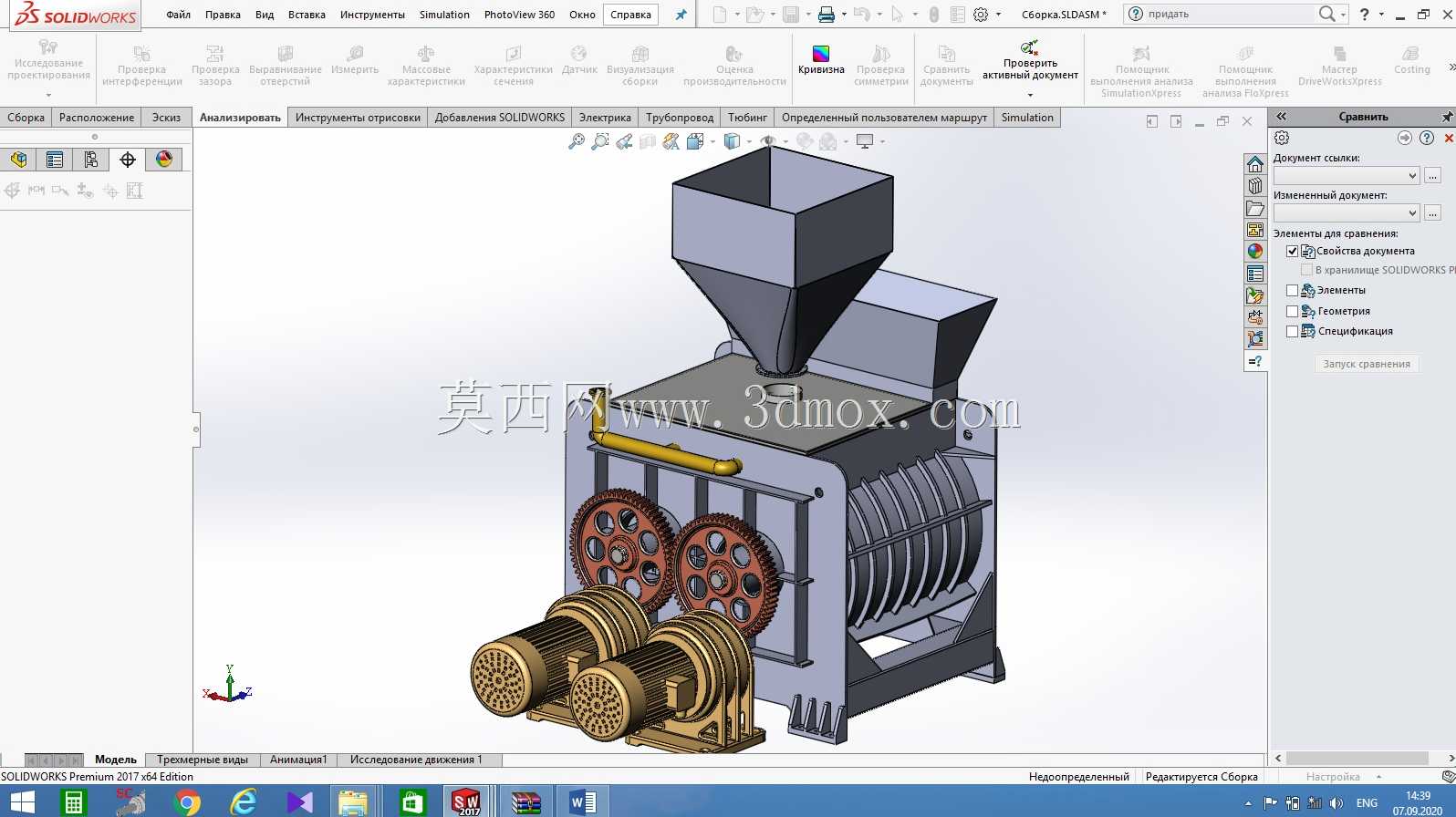

　　在固废处理、矿产加工、建材生产等散状物料处理工段，双轴混合设备是实现多组分物料均匀拌合的核心装备，本次呈现的混合设备结构，针对大处理量连续混合工况做了针对性的结构优化，区别于常规单轴混合设备的拌合盲区问题，采用平行双搅拌轴布局，配合轴身排布的交错式搅拌桨叶，能够在腔体内形成多向紊流拌合区间，避免干性粉料、颗粒料混合过程中出现的分层、结团问题。从整体结构布局来看，设备上部设置方格状进料均布格栅，既能够对进入混合腔的超大粒径物料做初步拦截，避免大块硬物卡滞搅拌桨叶，也能够让进料沿腔体宽度方向均匀落料，避免单侧进料导致的轴系负载偏载问题；混合腔主体采用加厚钢板折弯焊接成型，侧壁设置加强筋结构提升腔体刚性，

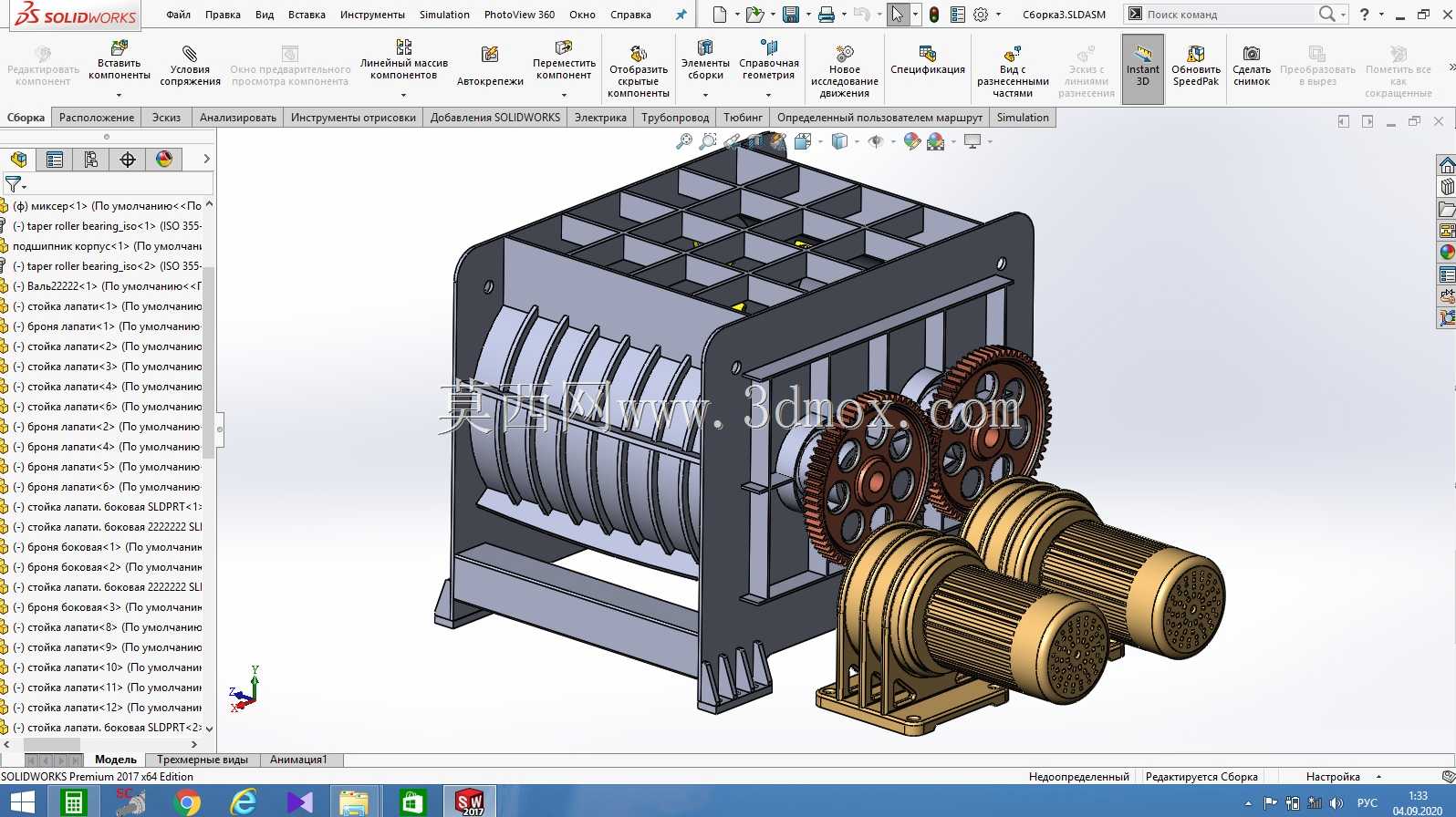

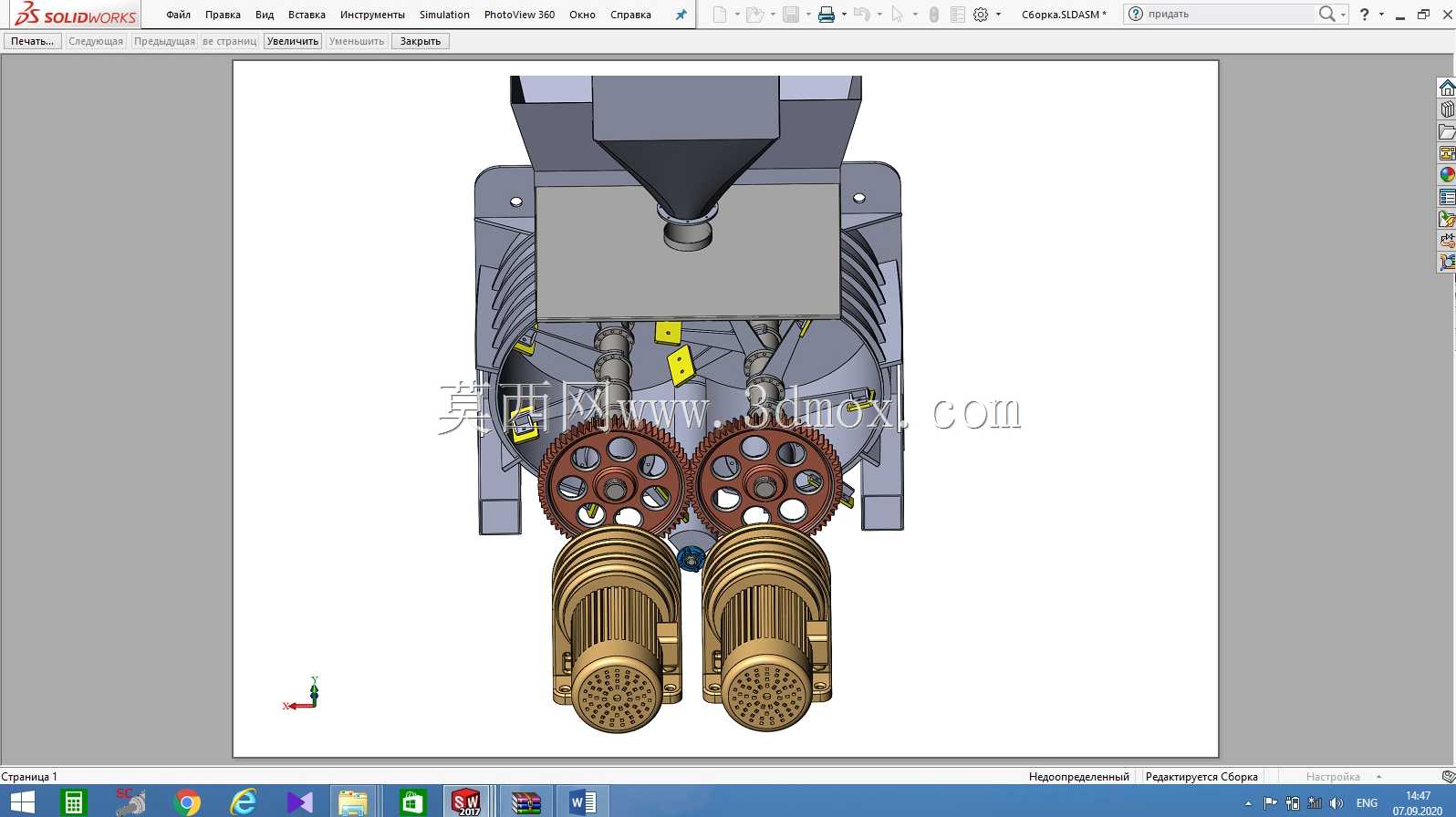

　　避免长期重载作业下腔体出现形变漏料的问题。传动端采用外置式齿轮啮合传动结构，两个搅拌轴端部分别安装同模数啮合齿轮，保证两轴同步反向转动，动力输入端匹配两台卧式驱动电机，电机输出端与搅拌轴之间通过直连传动结构传递扭矩，省去了中间皮带、链条传动的打滑、张紧维护问题，传动效率更高，适合长时间连续作业的工况需求。设备底部设置一体式焊接机架，机架支脚采用槽钢焊接成型，支脚底部预留安装螺栓孔位，可直接通过膨胀螺栓固定在混凝土基础上，安装时需要保证机架上平面的水平度偏差控制在千分之二以内，避免轴系倾斜导致的齿轮偏磨、轴承发热问题。从设计细节来看，搅拌桨叶采用耐磨合金钢材质，通过螺栓固定在轴身的安装座上，磨损后可单独更换，无需整体更换搅拌轴，

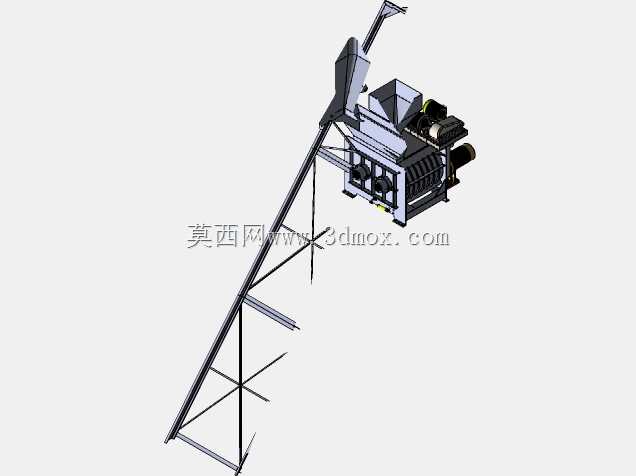

　　降低后期维护成本；轴端与腔体侧壁的衔接位置设置组合式密封结构，采用填料密封加骨架油封的双重密封形式，避免细粉料从轴端缝隙溢出，同时阻挡外部粉尘进入轴承座内部，延长轴承使用寿命。设备的安装边界需要结合现场进料、出料输送设备的位置做匹配，进料口格栅上方需要预留至少1.2倍的设备腔体高度的检修空间，方便定期清理格栅上卡滞的大块物料，电机侧需要预留电机抽芯检修的操作空间，通常预留距离不小于电机本体长度的1.5倍，方便后期电机维护、轴承更换作业。在实际工况应用中，这类混合设备可适配干粉砂浆拌合、矿渣粉料混合、生活垃圾破碎后组分拌合、生物质原料混配等多种场景，根据处理物料的磨琢性差异，可对搅拌桨叶的表面做堆焊耐磨层处理，提升易损件的使用寿命；

　　针对有湿度要求的混合工况，还可在腔体上部预留雾化喷嘴安装位，实现干料加湿混合的功能拓展。整个结构的建模过程中，对齿轮啮合间隙、轴系同轴度、桨叶与腔体内壁的间隙都做了精准的参数化设定，桨叶与腔体内壁的间隙控制在5-8mm之间，既避免桨叶旋转过程中刮蹭腔体内壁，也尽可能减少腔壁处的物料残留，减少每次作业后的清理工作量。机架的结构设计充分考虑了重载作业下的震动问题，支脚之间设置横向斜撑结构，提升机架整体的抗扭刚性，设备运行时的整体震动幅值可控制在0.1mm以内，无需额外做减震基础即可稳定运行。
