直插式KM-5陶瓷电容结构设计

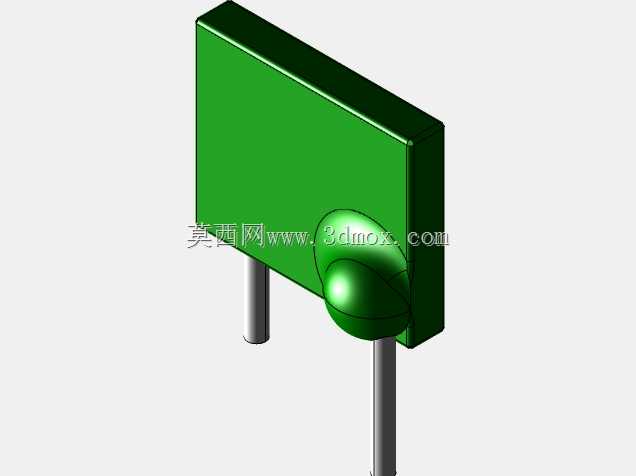

　　在消费类电子、小型通讯终端、工控控制板的板级电路设计场景里，直插式陶瓷电容是应用频次极高的被动元件，这类元件承担着电源滤波、信号耦合、高频退耦、谐振回路匹配的核心作用，很多刚接触板级结构设计的工程师，在做PCB布局、元件干涉校验、装配工装设计的时候，往往会忽略这类小元件的实际外形边界，导致波峰焊时出现元件歪斜、引脚间距不匹配、与周边高元件产生结构干涉，甚至在做三防漆涂覆、外壳装配时出现顶壳的问题。这款KM-5电容的三维结构，完全还原了量产直插陶瓷电容的真实形态，主体采用矩形陶瓷介质基体设计，基体端面做了微小的圆弧倒角处理，避免生产转运过程中陶瓷基体出现崩边、掉角的不良，基体正面的凸起结构对应电容的端电极引出部位，

　　两根圆柱形直插引脚从电极部位垂直引出，引脚的直径、伸出长度、引脚间距都完全匹配量产元件的实际公差范围，能直接导入PCB设计软件做元件封装的匹配校验。从设计思路上看，这类小功率直插电容的结构设计，首先要平衡陶瓷介质的机械强度与引脚的焊接可靠性，陶瓷基体本身属于脆性材料，所以在建模时特意还原了基体边缘的微小倒角，没有做尖锐直角，这和实际生产中的工艺完全一致——尖锐直角的陶瓷基体在切筋、成型、插件的过程中，很容易因为应力集中产生微裂纹，后续过波峰焊时受热就会出现电容失效的问题。引脚部分的建模没有做理想化的等径垂直圆柱，而是还原了引脚与电极连接部位的微小过渡圆弧，这个细节在做引脚成型、波峰焊应力仿真的时候非常关键，

　　很多新手建模时会把引脚和电极做成直角连接，仿真出来的引脚应力比实际值大30%以上，很容易误判引脚的抗疲劳强度。在实际设备应用中，这类电容大多用在6mm及以上引脚间距的通孔PCB上，适合波峰焊、手工焊的装配工艺，相比贴片电容，直插结构的电容能承受更大的机械应力，在有轻微振动的工控设备、小型通讯终端、民用消费电子产品里，不会因为板件弯折、振动出现焊点开裂的问题。做结构设计时，这款电容的安装边界需要注意几个要点：首先是基体的高度方向预留空间，电容本体顶部到PCB板面的高度，要和周边元件的高度做匹配，避免装配外壳时出现干涉；其次是引脚的伸出长度，引脚穿过PCB之后的预留长度要控制在1.5-2.5mm之间，过长会导致波峰焊时连锡，

　　过短则会出现焊点强度不足的问题；另外两个引脚的中心距公差要控制在±0.1mm以内，否则插件时会出现引脚插不进PCB孔的问题，批量生产时会大幅降低插件效率。很多工程师在做整机结构的干涉检查时，往往只关注芯片、连接器、电解电容这类大尺寸元件，忽略这类小陶瓷电容的占位，实际上在高密度布局的控制板上，这类电容经常会布置在芯片引脚旁边、连接器的侧方，如果建模时尺寸有偏差，很容易出现装配时电容和接插件的锁扣结构、塑料定位柱产生干涉，导致装配不到位。这款模型还原了电容的所有细节特征，包括陶瓷基体的表面质感、引脚的金属圆柱形态、电极部位的凸起结构，导入三维装配环境之后，可以直接用来做整机的布局校验、装配路径模拟、波峰焊治具的型腔设计，不需要再额外测量实物尺寸调整模型参数。在做通讯类手持设备的结构设计时，这类直插电容因为引脚有一定的弹性，还能抵消一部分跌落时的冲击应力，比同容量的贴片电容抗跌落性能更好，所以在对可靠性要求较高的民用通讯终端、小型工控板卡上，这类电容的应用占比一直很高。建模过程中没有对元件的细节做简化处理，所有和装配、干涉相关的特征都完整保留，比如基体的倒角、引脚的过渡段、电极的凸起高度，这些细节在做DFM可制造性检查的时候，能帮助工程师提前发现设计隐患，减少打样阶段的改模次数。
