U型管状电加热元件三维结构设计

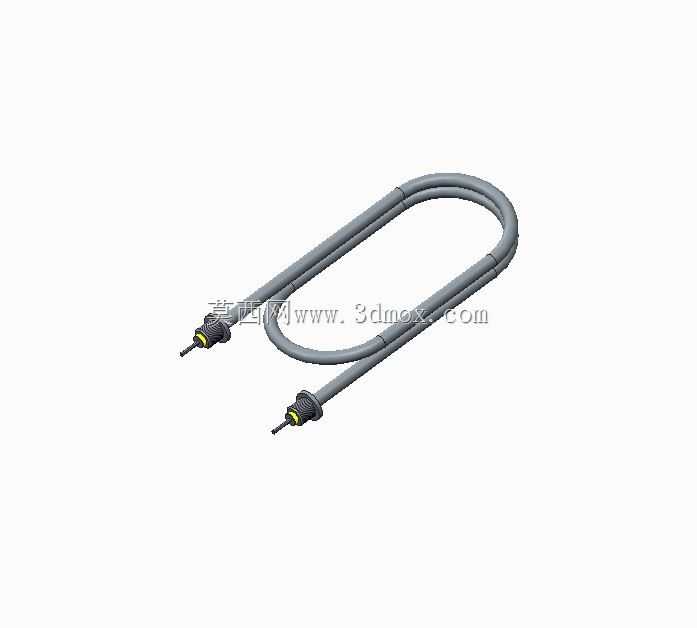

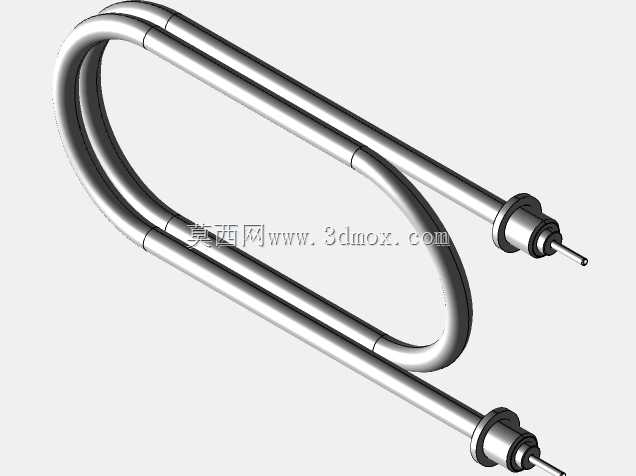

　　在工业流体加热、小型槽体控温、商用厨具制热等场景中，管状电加热元件是应用覆盖范围极广的电热转换部件，本次呈现的U型管式电加热结构，是针对小空间安装场景优化的成熟构型。从实际安装边界来看，该加热管采用双端出线的U型弯折构型，弯折段做了平滑圆弧过渡，避免金属管身弯折处出现应力集中导致的管壁开裂、内部绝缘填充层断层问题，平直段的长度与弯折半径的比例经过匹配设计，既保证了足够的发热面积，又能适配多数小容积腔体的安装开孔尺寸，两端的接线端做了阶梯式密封结构，接线柱与金属管身之间采用耐高温绝缘材料隔离，同时在接线端根部设置了限位挡圈，安装时可直接卡在腔体壁的安装孔位上，配合密封垫片就能实现腔体与外部接线区域的隔离，防止被加热介质渗漏引发电气安全问题。

　　从功能特性角度来说，这类管式加热器的核心是将电阻发热丝封装在金属护管内部，空隙处填充高导热绝缘的氧化镁粉，在建模过程中需要严格控制管身的壁厚均匀性，壁厚偏差过大会导致局部热阻差异，长期工作时出现局部过热烧穿的问题；U型的构型相比单端直型加热管，在相同的安装开孔数量下，能在腔体内部布置更长的发热段，有效提升单位安装空间内的加热功率，同时双端固定的方式相比单端悬臂固定的加热管，抗振动性能更好，在有轻微流体冲击或者设备振动的工况下，不容易出现管身变形、接线端松动的问题。

　　设计思路上，该结构没有采用复杂的异形弯折，整体构型简洁规整，一方面是降低生产过程中弯管工序的加工难度，不需要定制特殊的弯管模具就能实现批量生产，另一方面规整的外形也方便后期维护更换，同尺寸规格的产品可以直接互换，不需要对安装位做二次修改。接线端的接电端子采用插片式结构，相比螺纹接线端子，接线操作更快捷，同时端子表面做了防锈镀层处理，在潮湿的工作环境下也能保证接触导电性能稳定，避免接触电阻过大导致端子处发热烧蚀。

　　在实际选型应用中，这类U型管状电加热器常被用在小型水箱加热、小型油槽预热、商用蒸箱制热、风道辅助加热等场景，安装时需要注意发热段必须完全浸没在被加热介质中，不能出现干烧段，否则管身表面温度会快速超过材料耐受极限，导致加热管烧毁；建模过程中对管身的弯折处做了圆角优化，没有出现锐角弯折，保证内部的氧化镁粉填充层在弯折后依然保持均匀致密，不会出现局部填充空隙导致的绝缘性能下降、导热效率降低的问题。两端的密封结构采用了多层压合设计，能有效阻挡被加热介质的蒸汽、液体渗入管身内部，延长加热元件的使用寿命，同时接线端的绝缘护套长度做了合理预留，保证接线后带电部分与安装金属板之间的爬电距离满足电气安全规范要求。

　　从结构细节来看，管身表面做了光滑无毛刺处理，既避免安装过程中划伤操作人员，也能减少被加热介质在管身表面的结垢附着，降低长期使用后的热阻上升幅度；U型两平行段的间距经过合理设置，既不会因为间距过小导致两管身之间的热量互相叠加造成局部温度过高，也不会因为间距过大浪费安装空间，在有限的腔体截面内最大化布置发热面积，提升加热效率。
