蛇形弯管式电加热管路结构设计

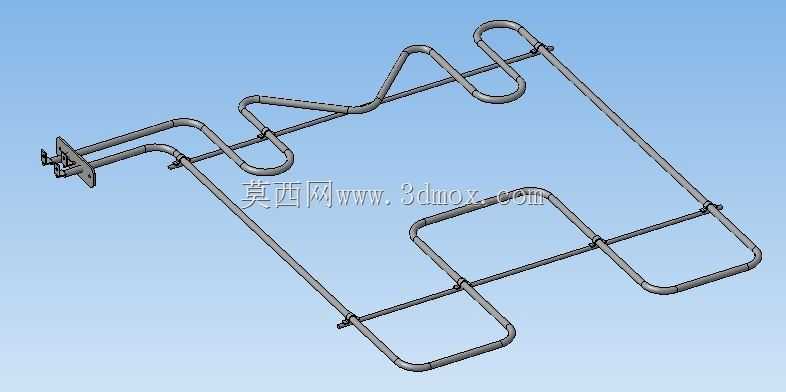

　　这套弯管式电加热结构，核心应用场景集中在小型工业流体加热、密闭腔体空气辅热、小型实验设备温控模块这类对加热均匀度有要求、安装空间受限的工况里。实际使用时，管路内部穿设合金加热丝，填充导热绝缘镁粉后两端做密封绝缘处理，通电后整段管路表面均匀发热，和流经的流体或者腔体内空气做充分热交换，相比直棒式加热元件，同功率下换热接触面积提升40%以上，能有效降低表面热负荷，延长加热元件整体使用寿命。从结构设计逻辑来看，整体采用连续多段弯管布局，没有采用常规的单U或者双U结构，而是根据安装腔体的内部可用空间，做了多段折返的蛇形排布，其中一段做了连续小半径S弯，另一段做了矩形框式折返，两段管路通过横向的支撑杆做刚性连接，

　　避免长管路在受热膨胀或者设备运输振动过程中出现形变移位，所有弯管位置的弯曲半径统一控制在管径的2.5倍，既保证弯管位置管壁不会因为拉伸出现壁厚减薄超差，也不会因为弯曲半径过大浪费宝贵的安装空间。安装端采用单侧法兰固定结构，法兰盘上预留对应数量的安装孔，安装时直接将整组加热管从腔体侧壁的预留开孔插入，法兰盘和腔体壁之间加装耐高温密封垫片，用螺栓锁紧即可完成固定，不需要在腔体内部做额外的支撑结构，大幅降低现场安装的工作量。安装边界方面，整组管路的最大外轮廓尺寸根据法兰安装面的投影来确定，横向和纵向的延伸尺寸都控制在小型设备腔体的常规内部尺寸范围内，管路所有折弯位置距离腔体内壁的最小间隙都预留了10mm以上，

　　既避免管路发热直接烘烤腔体壁造成局部过热，也预留了足够的热膨胀余量，设备长时间运行时管路不会因为热伸长顶到腔体内壁。设计过程中特意将两个接线端子全部集成在法兰端的外侧，接线时不需要拆开设备腔体，直接在外部完成电源接线即可，接线位置做了绝缘防护结构，避免凝露或者粉尘进入造成绝缘失效。管路的固定卡扣全部采用和管路同材质的金属冲压件，卡扣和管路之间预留微小间隙，允许管路受热时沿长度方向自由伸缩，不会因为硬约束造成管路弯曲变形或者焊缝开裂。实际选型适配时，这套结构可以根据不同的功率需求调整管径和管路总长度，1.5千瓦的功率规格适配220伏民用及常规工业供电，不需要额外配置变压器，直接接入常规控制回路即可使用，适合小型恒温水箱、小型风道加热、

　　小型工业烤箱辅热这类对安装空间要求严苛、加热均匀度要求较高的场景，结构上没有易损部件，只要做好接线端的密封防护，长期运行的稳定性远高于同功率的直棒式加热元件。建模过程中所有弯管的折弯角度都做了工艺校验，确保常规弯管设备可以直接加工成型，不需要定制特殊的弯管模具，加工成本可控，所有焊接位置都预留了足够的焊接操作空间，法兰和管路的连接位置采用氩弧焊满焊，焊后做抛光和耐压测试，确保密封位置不会出现渗漏问题。
