法兰式多U型管浸入式电加热元件

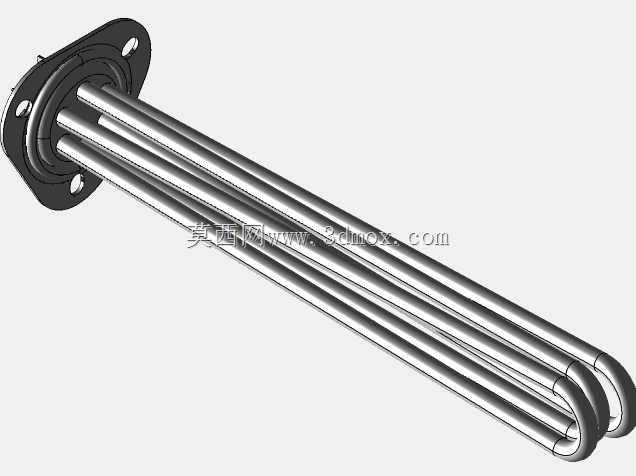

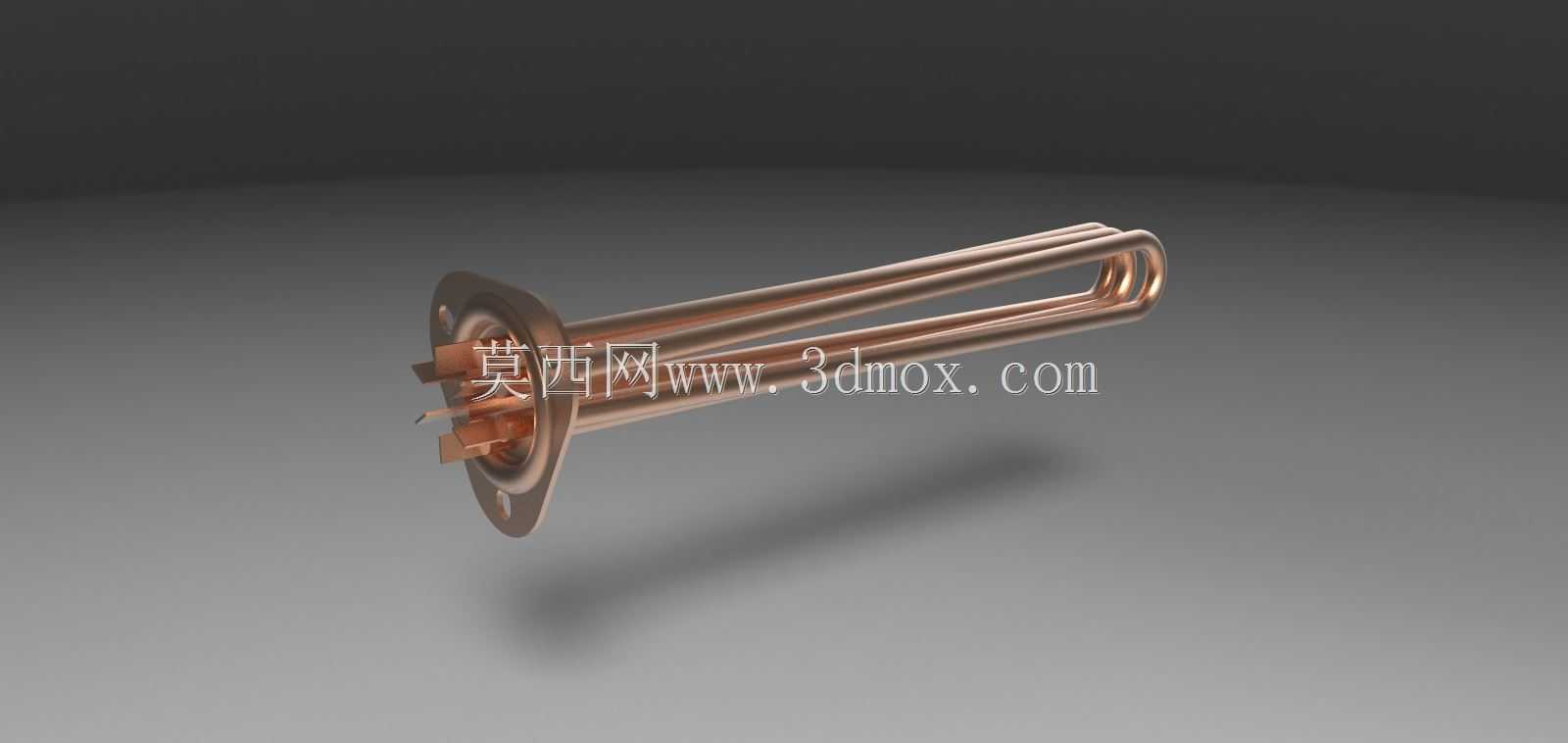

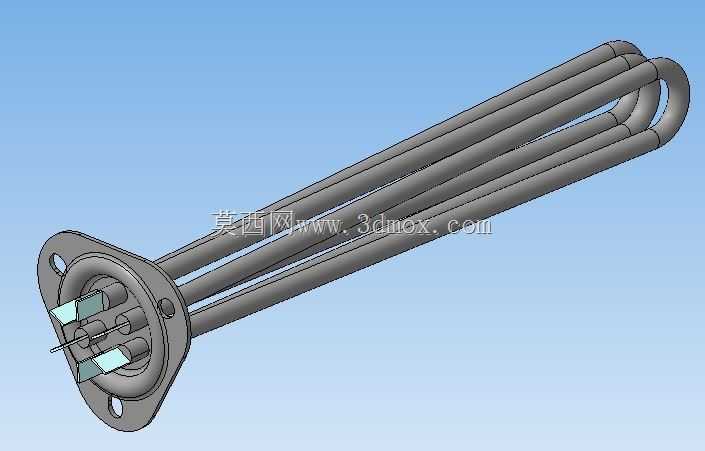

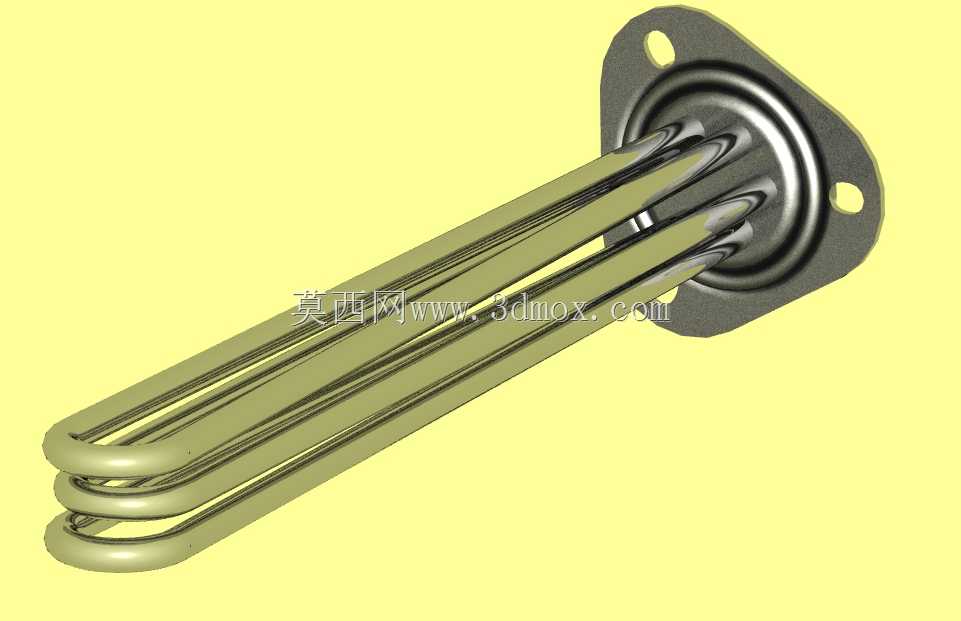

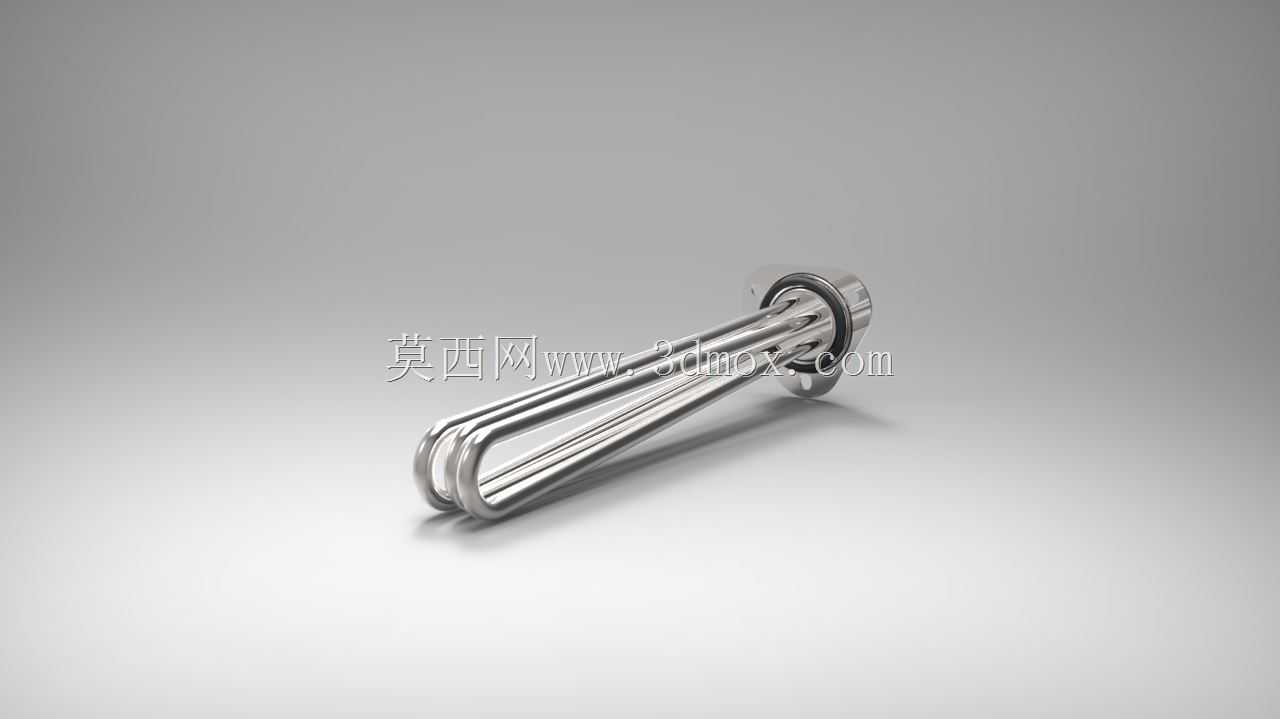

　　这款法兰安装的多U型管状电加热元件，主要面向开式或承压储液槽、小型水箱、液压油站、清洗设备的流体加热场景，核心作用是将电能转化为热能，直接与被加热介质接触完成热交换，相比外置夹套加热的热效率高出40%以上，在小型工业温控、商用热水配套领域应用十分广泛。从结构设计来看，元件采用多组U型弯制的金属加热管平行排布，管体选用耐温耐腐蚀的金属基材，内部填充压实的高纯度氧化镁绝缘导热填料，将螺旋排布的镍铬合金发热丝与管壁完全隔离，既保证发热丝产生的热量能快速传导到管外壁，又能实现可靠的电气绝缘，避免介质导电引发安全隐患。法兰端采用带安装孔的菱形法兰结构，相比圆形法兰在小尺寸安装位上的适配性更强，

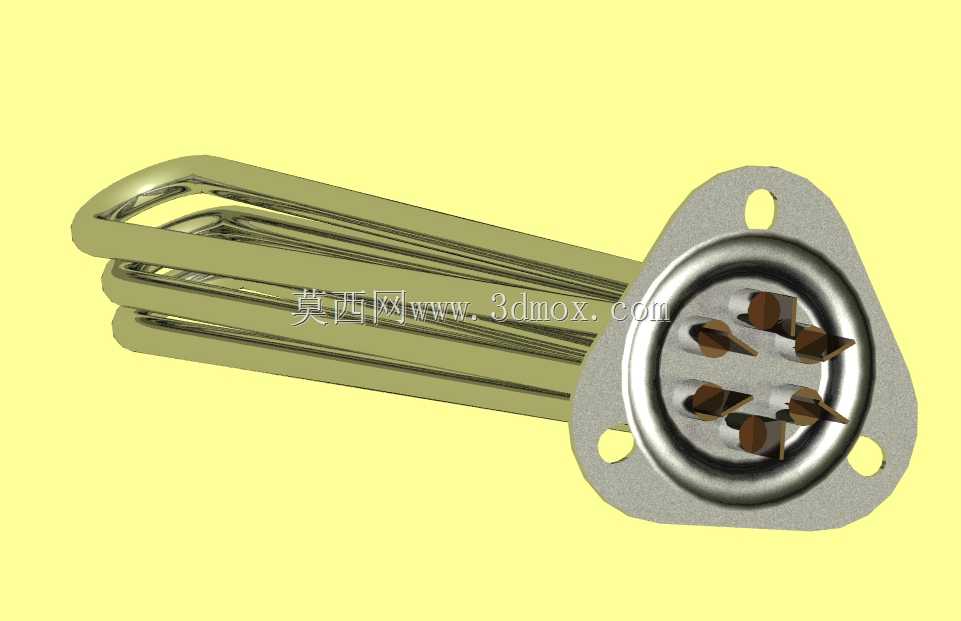

　　安装时只需在储液容器壁面对应位置开出匹配法兰轮廓的安装孔，搭配耐高温密封垫片，通过螺栓穿过法兰上的两个安装孔锁紧即可完成固定，不需要额外做复杂的焊接固定，后期维护更换时拆装十分便捷。法兰端面的接线端做了分层绝缘隔离，不同相位的接线柱之间设置了绝缘挡片，避免现场接线时因线头裸露引发的相间短路，同时接线端预留了足够的接线空间，适配常规的冷压端子接线操作，不需要额外加工接线端头。加热管的U型弯折处做了圆弧过渡处理，没有应力集中的直角弯折，既避免弯制过程中管内填料出现空隙导致的局部过热烧管问题，也能让管体在冷热交替工作时的热胀冷缩应力均匀释放，延长元件的使用寿命。多根平行排布的加热管之间预留了均匀的间隙，不会出现管间贴合导致的散热不良问题，

　　加热时介质可以在管间自由流动，让整个加热区域的温度场更均匀，不会出现局部介质过热碳化结垢的情况。从安装边界来看，法兰的密封面到加热管末端的长度为有效浸入长度，选型时需要保证该长度完全浸没在被加热介质液面以下，严禁出现干烧情况，否则管体表面温度会快速超过材料耐受极限，导致加热管烧毁甚至引发泄漏风险；法兰外侧的接线端需要预留至少50mm的操作空间，方便后期接线和维护操作，同时接线端需要做好防水溅防护，避免冷凝水或者介质飞溅到接线柱上引发绝缘失效。在实际选型适配时，需要根据被加热介质的特性选择对应的管体材质，加热普通清水可以选用常规304不锈钢材质，加热弱酸弱碱的清洗液则需要选用316L不锈钢或者做了防腐蚀涂层的管体，

　　加热导热油则需要适当降低加热管的表面负荷，避免油液局部过热碳化结焦附着在管外壁，影响传热效率。这款加热元件的结构设计充分考虑了现场安装维护的便捷性，没有复杂的冗余结构，所有的结构细节都围绕可靠传热、安全绝缘、便捷安装三个核心需求设计，不管是做新设备的配套加热元件，还是做旧设备的加热配件替换，都能快速适配，不需要对原有设备结构做大幅改动。在建模过程中，加热管的弯折半径严格按照实际加工工艺设定，没有出现小于管径2倍的弯折半径，避免出现工艺不可实现的结构；法兰上的安装孔位置公差按照机械安装的常规公差设定，保证和现场安装位的适配性；接线端的绝缘件尺寸也按照常规工业电气配件的标准尺寸建模，方便后续导出工程图直接用于生产加工。
