单缸动力驱动台式电机锯结构设计

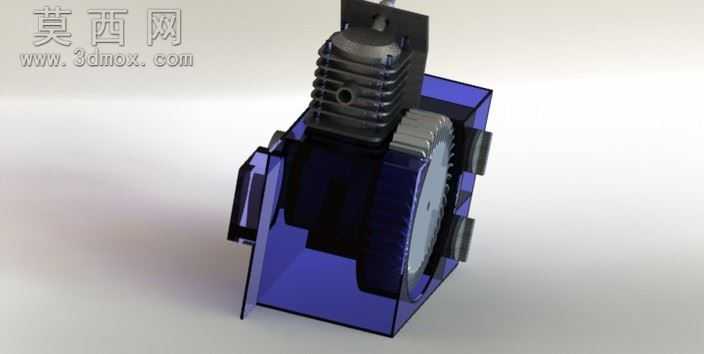

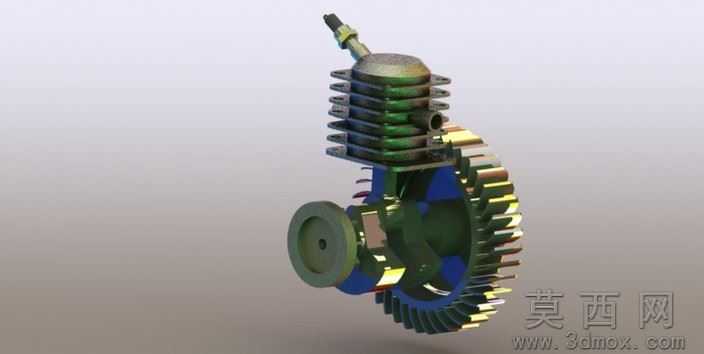

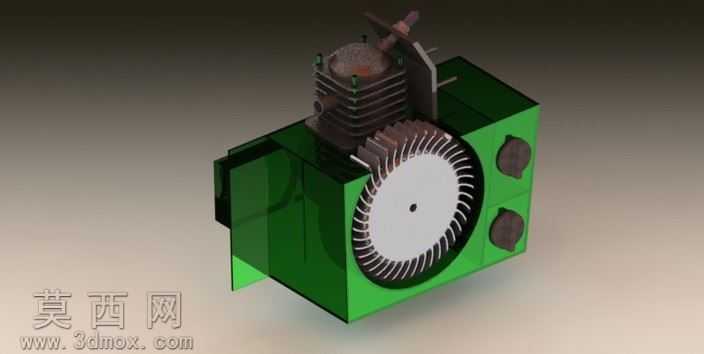

本款电机锯三维模型采用SolidWorks完成全参数化建模，整体结构围绕单缸内燃机动力输出与锯切执行机构的集成布局展开，建模过程中对每一处装配配合关系做了严谨约束，确保各运动部件无干涉、传动逻辑符合实际机械原理。模型渲染阶段采用半透明箱体材质呈现设备的防护外壳，既清晰展示内部动力组件的排布结构，又还原了实体设备的外壳防护形态；动力单元部分做了金属散热鳍片的纹理细节处理，还原单缸发动机的散热结构特征，传动轮部分采用哑光金属材质，模拟铸铁带轮的真实质感，锯切执行端的固定支架做了棱角分明的结构建模，还原工装夹具的刚性支撑特征。结构设计上，将单缸动力单元竖直布置在箱体上部，通过带传动结构将动力传递至箱体正面的锯片安装轮系，箱体采用框架式中空结构，既为内部传动组件提供安装支撑，又预留了动力单元的散热空间，侧面设置的观察孔结构可直观查看内部传动带的张紧状态，方便后期维护调整。设计思路围绕小型台式便携切割设备的实用需求展开，在保证动力输出足够完成常规五金件、小型木料锯切作业的前提下，尽可能压缩整体设备体积，将动力、传动、执行三大模块集成在一体式箱型机架内，减少零散部件的装配复杂度；建模过程中对每一处连接孔位、紧固件安装位都做了等比例还原，可直接用于后续的工程图导出、结构优化验证，也可作为小型动力切割设备的教学演示模型，帮助理解内燃动力类手持/台式工具的传动逻辑与结构布局，模型同时导出了通用STL格式，可兼容多数三维查看、编辑软件，满足不同场景下的使用需求。
