DC直流电源插座5.5x2.1接口结构

　　这类板载直流电源插座在消费电子、小型工控板、通讯终端、桌面仪器里几乎随处可见，5.5毫米外径配合2.1毫米内针的规格属于行业内沿用极广的 barrel jack 接口，路由器、机顶盒、小型驱动板、实验电源转接板、手持检测设备的供电入口大量采用这一尺寸。模型还原的重点不只是黑色塑胶本体的外形，更在于插孔内部弹片、中心针接触件、侧边固定脚与底部插针之间的空间关系，这些细节直接决定PCB布局时能不能顺利贴装、外壳开孔会不会与插头干涉。

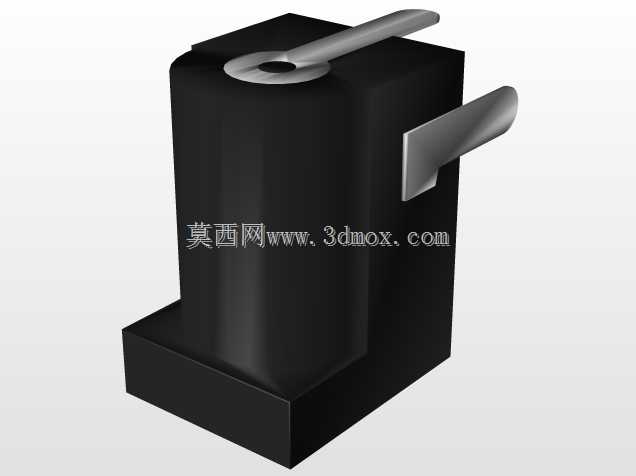

　　从整机结构角度看，电源入口往往布置在设备侧壁或后板附近，插座本体需要同时承担插头反复插拔的侧向力和焊接引脚的拉拔力。模型中黑色主体一侧为圆筒形插孔容纳区，另一侧延伸出定位与焊接结构，底部可见伸出的金属引脚与固定件；中心接触件负责正极导通，外圈弹片负责负极回路，侧边较宽的固定脚则主要承担机械支撑，回流焊后与PCB焊盘形成牢固连接。实际选型时不能只看插孔规格，还要核对插针间距、固定脚位置、本体高度以及插头插入后的探出长度，否则外壳装配阶段容易出现插头顶不到位、插座被撬起或焊盘受力开裂的问题。

　　建模时先按安装方向确定基准面，将插座底面与PCB顶面贴合，再沿插拔轴线建立圆筒插孔。塑胶本体由方形基座和半圆筒护罩组合而成，内壁需要留出插头金属套筒的进入空间，中心针位置与2.1毫米插头内孔对应。内部导电弹片并不完全外露，但在结构校核中必须保留其弹性接触范围：插头插入时，外圈弹片被向外撑开并贴紧套筒外壁，中心夹片夹住2.1毫米插针，二者共同保证低接触电阻。若模型只做外观而省略这些内部件，后续检查插头行程、防呆边界和塑胶壁厚时就会失去参考价值。

　　安装边界方面，要重点关注三个方向。沿插拔轴线方向，需预留插头本体和线缆弯折空间，设备外壳开孔应与插座圆筒同轴，孔径略大于5.5毫米插头套筒但小于法兰面，避免插头在孔内晃动；垂直PCB方向，本体高度决定了外壳内壁到板卡的最小距离，顶部圆角和圆筒弧面不能与壳体筋位发生零间隙贴合；PCB平面内，固定脚与信号脚周围要按工艺能力设置焊盘和阻焊桥，邻近较高元件不宜挡住插头插拔路径。对于经常移动或线缆容易受拉的设备，还应在插座附近设置线夹、应力释放结构或壳体挡墙，把外力从焊接点转移到机壳上。

　　该接口的功能特性决定了它适合低压直流输入场景，常见于中心正极、外圈负极的供电方式，但极性仍需按电路设计明确标注。塑胶主体提供绝缘与外形支撑，金属件兼顾导电和弹性夹持，多引脚布局则让SMT或波峰焊接后的连接更稳定。结构设计中，插孔入口通常带有导向倒角，使插头在轻微偏斜时仍能滑入；本体两侧的平面和圆弧面也为自动化贴装吸嘴、料盘包装与视觉定位提供了可识别特征。

　　在三维建模和整机干涉检查中，应把公头插头一并装入装配体，而不是仅校核母座本身。插头插入后，线缆外皮、弯头外壳、手指插拔空间以及旁边接口的操作距离都需要同步验证；若设备面板上还布置USB、按键、SIM卡座或天线端子，电源插头的大外径可能挤占相邻元件空间。将插座、PCB焊盘、外壳开孔、公头插头和线缆折弯段作为一个小总成处理，能够在开模或投板前暴露大部分装配问题。模型中呈现的黑色绝缘壳体、中心接触区域、侧边固定件和底部引脚，正是这类直流供电连接器在板级集成时最需要被准确表达的结构要素。
