带制动结构的工业万向脚轮结构设计

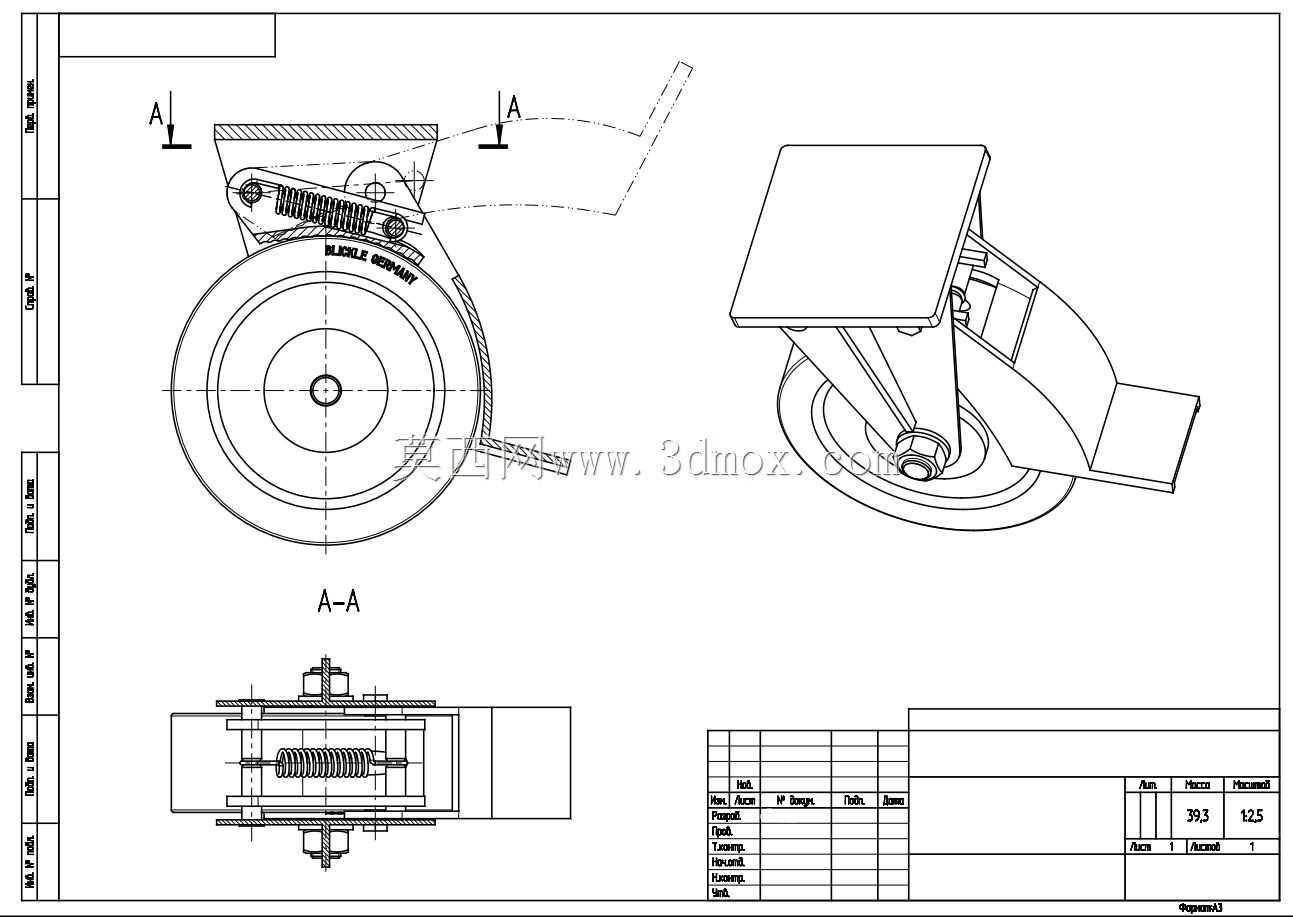

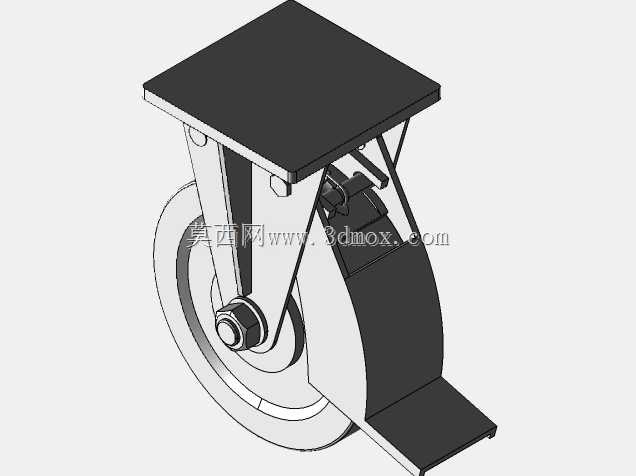

　　这款带制动功能的行走轮结构，核心适配各类需要频繁移动、同时需要定点锁止的工业载具与设备场景，常见于车间周转工装车、轻型移动设备机架、商用展示柜、医疗移动推车等场景的行走支撑部位。从结构组成来看，整套部件分为轮体、回转支架、制动触发机构、安装顶板四个核心部分，轮体采用单轮缘包胶结构设计，轮芯为硬质承载结构，外层包覆高摩擦系数的弹性材质，既能够保证行走过程中对地面的适配性，降低硬质地面行走产生的振动与噪音，也能在制动状态下提供足够的摩擦阻力，避免锁止状态下出现滑移。回转支架采用双侧板夹装结构，轮轴贯穿两侧支架板实现轮体的转动支撑，支架上部与回转支承结构连接，可实现水平方向360度自由回转，满足设备任意方向的移动转向需求，

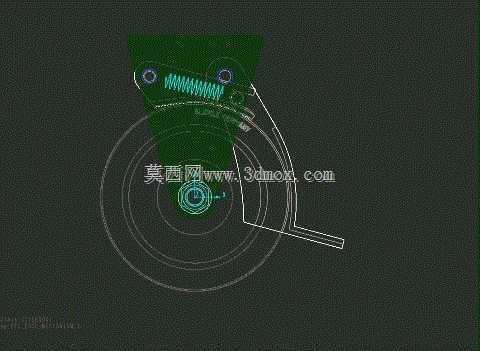

　　支架的板材厚度经过承载校核，在额定载荷下不会出现侧板变形导致轮体卡滞的问题。安装顶板为方形平板结构，四角预留安装螺栓孔，可直接通过螺栓连接固定在设备底部的安装面上，安装面的平面度要求不高，普通型材焊接机架的底面即可满足安装需求，不需要额外加工高精度安装基准面，适配性较强。制动机构采用脚踏触发的联动结构，触发踏板延伸至支架外侧，操作人员不需要弯腰，用脚踩踏即可触发制动动作，制动状态下，机构内部的弹簧组件会提供持续的压紧力，一端的摩擦块压紧轮体侧面实现轮体转动锁止，同时另一组锁止结构会卡入回转支架的固定齿槽内，同时锁止轮体的转动和支架的水平回转，实现双重锁止，避免设备停在有坡度的地面时出现溜动、或者转向偏移的问题；

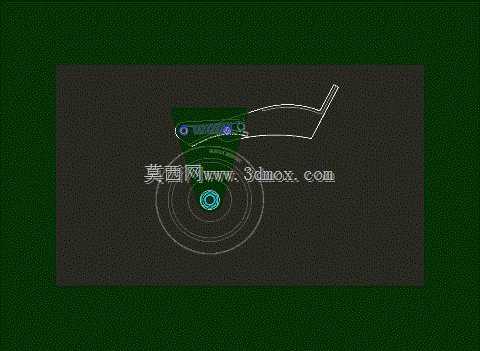

　　解除制动时只需要反向踩踏踏板端部，即可在弹簧复位作用下松开摩擦块与回转锁止结构，恢复轮体的自由行走与转向功能。从设计细节来看，整套制动机构的传动连杆全部隐藏在支架侧板内侧，不会因为外部磕碰导致连杆变形失效，所有转动销轴位置都预留了润滑间隙，长期使用过程中可以定期加注润滑脂降低磨损，延长部件使用寿命。轮体的宽度与直径匹配常规轻型脚轮的安装尺寸边界，安装顶板的孔位间距符合行业通用的安装规格，替换现有设备上的同规格普通脚轮时不需要修改设备底部的安装结构，直接替换即可获得制动锁止功能。在实际选型应用中，这类带制动的脚轮通常会和同规格无制动的普通万向脚轮搭配使用，一般在设备的对角位置安装两个带制动轮，另外两个位置安装普通万向轮，

　　既可以保证移动时的转向灵活性，也能在停驻时通过两个制动轮实现稳定锁止，不需要四个轮子全部带制动结构，兼顾使用成本与锁止可靠性。结构设计过程中，制动踏板的踩踏行程经过合理优化，踩踏力控制在成年人单脚可轻松触发的范围内，不会出现踩踏力过大导致操作费力，或者行程过短容易误触发的问题；弹簧的弹力参数经过匹配，既能够保证制动状态下摩擦块有足够的压紧力，不会因为设备振动导致制动松脱，也能保证解除制动时踏板可以顺利复位，不会出现卡滞无法回位的情况。轮体的转动阻力经过优化，在平整地面上推动设备移动时，轮体转动顺滑，不会出现异响或者转动卡滞的问题，外层包胶的材质也具备一定的耐油污、耐磨损性能，在车间常见的少量油污、细屑地面环境下也可以正常使用，不会因为少量杂质嵌入就导致轮体卡死。整套结构的所有金属部件都做了防锈表面处理，在潮湿的车间环境或者日常清洁沾水的场景下，也不会轻易出现锈蚀导致机构失效的问题，适合多数工业与商用场景的长期使用需求。
