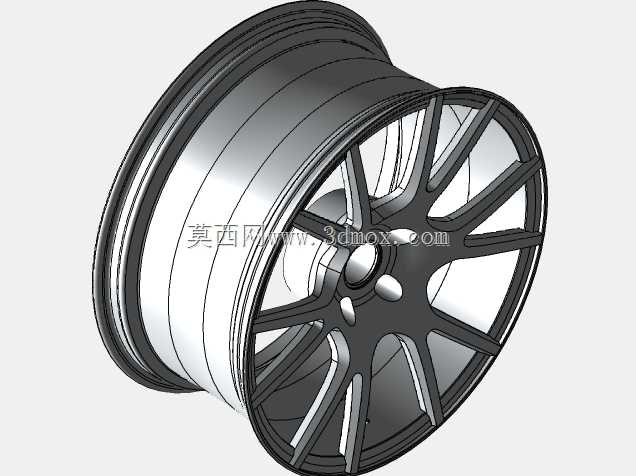

乘用车轻量化合金轮辋结构三维设计

　　轮辋作为汽车行走系统的核心承载构件，日常行驶中需要同时传递驱动、制动扭矩，承受路面颠簸带来的多向冲击载荷，还要兼顾整车簧下质量控制与外观辨识度需求，其结构合理性直接关系到行驶安全性与操控表现。这款合金轮辋的设计从乘用车日常使用场景出发，首先明确了适配常规家用紧凑级车型的安装边界，中心孔定位尺寸匹配主流前驱车型的轴头规格，螺栓孔分布圆直径采用行业通用的五孔布局，孔位公差严格控制在装配允许范围内，避免安装后出现动平衡超差、高速行驶抖动的问题。轮辋的名义直径适配16英寸轮胎规格，轮缘宽度匹配标准断面宽度的民用子午线轮胎，胎圈座的角度与圆角参数完全贴合轮胎安装的配合要求，既保证轮胎充气后与轮辋的密封可靠性，

　　也能避免拆装轮胎时出现胎圈割伤的问题。设计过程中优先考虑了载荷传递路径的优化，轮辐采用不等厚变截面结构，在靠近轮心安装盘的位置做了加厚处理，对应螺栓连接区域做了局部加强筋布局，分散制动、加速工况下的集中应力，避免应力集中导致的轮辐疲劳开裂；轮辐向轮缘延伸的区域逐步做减薄处理，在保证结构强度满足垂直冲击、侧滑载荷要求的前提下，尽可能削减非承载区域的材料厚度，有效降低整体簧下质量，相比同尺寸钢制轮辋减重幅度超过30%，能够有效提升悬挂系统的响应速度，改善路面颠簸过滤表现。轮辋的轮缘部位采用了加强式凸峰设计，在车辆低胎压行驶或者快速过弯产生大侧向力时，能够防止轮胎脱圈，提升极限工况下的行驶安全性；轮辋内部的气门嘴安装位做了局部沉台处理，

　　预留了标准气门嘴的安装空间，同时避免气门嘴与制动卡钳、平衡块产生运动干涉。在散热结构的考量上，轮辐之间的镂空窗口经过流道优化，车辆行驶时迎面气流能够顺着镂空区域直接冲刷制动卡钳与制动盘表面，带走制动过程中产生的热量，降低长距离制动时的热衰退风险。设计阶段同步考虑了后期动平衡校正的需求，轮辋的轮辋槽区域预留了平衡块安装位置，无论是粘贴式平衡块还是卡扣式平衡块都有对应的安装平面，减少动平衡校正时的配重块添加量。针对日常使用中容易出现的刮蹭场景，轮辋的外侧轮缘做了小幅凸起的防护结构，低速靠边停车时即使蹭到路肩，也首先接触防护凸边，不会直接损伤轮辐的外观面，降低小剐蹭带来的外观损伤修复成本。整个轮辋的壁厚过渡全部采用圆角衔接，

　　避免直角结构带来的应力集中问题，所有安装面的平面度公差都控制在合理范围，保证与轴头、制动盘的贴合紧密性，不会出现装配后接合面缝隙导致的车轮偏摆问题。在结构校核阶段，针对弯曲疲劳、径向疲劳、13度冲击三项行业通用的轮辋测试标准做了对应的结构优化，确保在额定载荷下的循环寿命满足民用车辆的全生命周期使用要求，不需要额外做冗余的结构加强，平衡了强度、重量与制造成本三者的关系。
