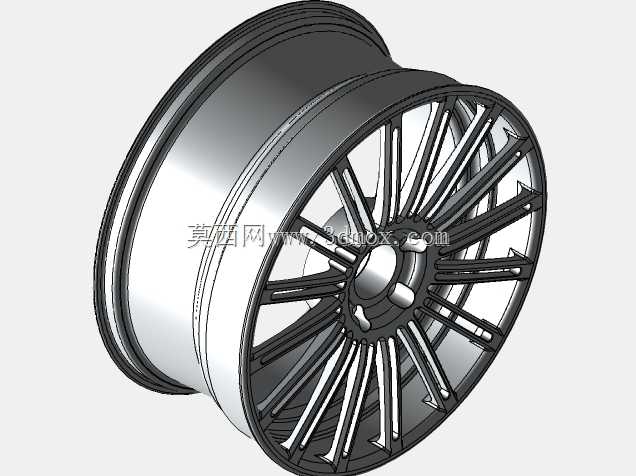

乘用车多辐条轻量化合金轮辋结构设计

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，这款合金轮辋的设计围绕乘用车日常通勤、轻度非铺装路面通行的核心场景展开，在结构强度、轻量化水平、装配兼容性之间做了多轮权衡优化。从实际使用场景来看，该轮辋适配家用紧凑型乘用车型，日常承载工况覆盖城市铺装路面匀速行驶、减速带冲击、紧急制动扭矩传递、过弯侧向载荷支撑等常见受力场景，设计阶段首先锁定了安装边界的核心参数：PCD节圆直径匹配主流家用车的四孔安装规格，中心孔直径做了通用化适配，可通过变径圈兼容同级别不同品牌车型的安装需求，轮辋偏距设置在常规家用车的合理区间内，避免装车后出现轮距异常变化、蹭刮翼子板或避震总成的问题。

　　设计思路上没有盲目追求夸张的大尺寸造型，而是优先保证轮辋的径向疲劳强度与弯曲疲劳性能，轮辐采用不等厚的渐变截面设计，在靠近轮心安装座的位置做了加厚处理，对应螺栓安装孔的位置做了局部加强筋结构，分散螺栓预紧力带来的局部应力，避免长期使用后安装位出现应力开裂；轮辐向轮缘延伸的过程中逐步做减薄处理，在不降低整体结构强度的前提下削减非必要的材料余量，实现轻量化目标，相比同尺寸钢制轮辋可降低三成左右的非簧载质量，有效提升悬挂系统的响应速度，改善整车行驶的贴地性能。轮辋的胎圈座位置严格匹配常规真空轮胎的安装尺寸，轮缘高度符合行业通用标准，保证轮胎充气后与轮辋的贴合密封性，避免高速行驶时出现轮胎脱圈、慢泄气等安全隐患；

　　轮辋表面的散热槽结构顺着车辆行驶时的气流方向布置，车辆行进过程中气流可顺着轮辐间隙穿过轮辋表面，带走刹车系统工作时产生的热量，降低长距离制动时刹车系统的热衰减风险，提升连续制动场景下的行驶安全性。在细节结构处理上，轮辋的气门嘴安装位做了沉台设计，避免气门嘴突出轮辋表面，减少日常行驶中被飞石击损的概率；轮辋的所有棱边都做了圆角过渡处理，一方面消除加工过程中的应力集中点，提升轮辋的抗冲击能力，另一方面也避免安装轮胎时刮伤胎圈橡胶，保证装配过程的顺畅性。从受力仿真的角度来看，设计阶段针对轮辋做了多工况的受力校核：在径向加载1.5倍额定载荷的疲劳测试工况下，轮辐最大应力位置出现在靠近安装座的过渡区域，应力值远低于所选铸造铝合金的屈服强度，

　　满足长期循环加载的使用要求；在弯曲疲劳测试工况下，模拟车辆过弯时的侧向载荷，轮辋与轮辐连接位置的变形量控制在标准允许的范围内，不会出现永久变形影响轮胎定位参数的问题。针对日常使用中容易出现的飞石冲击、路肩刮蹭场景，轮辋的外侧轮缘位置做了局部加厚处理，轻微刮蹭路肩时不会直接损伤轮辋的核心密封结构，降低日常使用的维护成本；轮辋的中心安装面做了精加工处理，平面度控制在合理公差范围内，保证装车后轮辋与刹车盘/轮毂轴头的贴合紧密性，避免高速行驶时出现车轮抖动的问题。这款轮辋的结构设计没有追求华而不实的复杂造型，所有结构特征都围绕实际使用中的性能需求展开，平衡了制造成本、结构强度、轻量化表现与装配兼容性，既可以作为量产车型的配套轮辋使用，也可以作为同级别车型改装替换的备选结构，三维建模过程中所有特征都做了参数化处理，可根据不同车型的安装需求快速调整PCD、偏距、宽度等核心参数，缩短同系列产品的开发周期。
