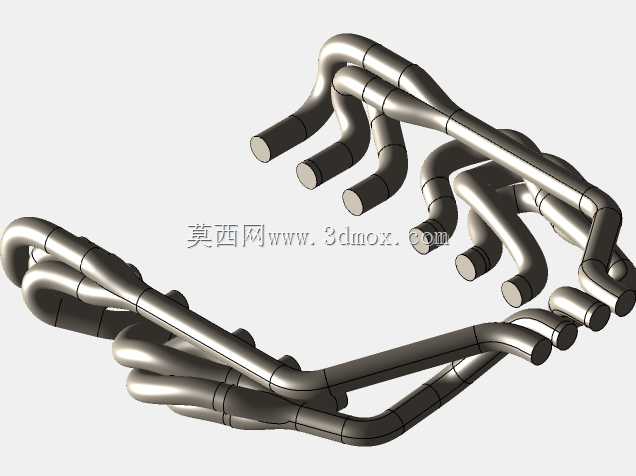

捷豹XJR-9LM车型专用排气歧管结构设计

　　在赛车动力系统的改装与复刻领域，排气歧管作为衔接发动机气缸盖与排气系统的核心部件，其结构设计直接影响发动机的排气效率、动力输出特性以及整车的声浪表现，尤其针对经典赛车的比例模型复刻场景，排气歧管的细节还原度直接决定了整车模型的仿真质感。本次针对捷豹XJR-9LM Tamiya scale车型设计的排气歧管，完全匹配该款经典勒芒赛车的原车排气布局逻辑，同时兼顾SLA 3D打印的工艺要求，可直接用于1:10比例仿真车模的动力系统细节装配，也可作为小比例RC遥控赛车的改装配件使用。

　　从实际功能层面来看，这款排气歧管采用等长歧管布局设计，每一段歧管的弯折角度、管路长度都经过反复测算，确保各个气缸排出的废气能够以均匀的流速汇入排气总管，避免不同气缸的排气脉冲出现相互干涉的问题，这一设计逻辑完全复刻了原车赛用排气的调校思路，即便应用在比例模型上，也能还原出真实赛车排气系统的结构特征。歧管的安装法兰面完全匹配对应比例的捷豹XJR-9LM发动机缸盖排气侧接口尺寸，法兰上的安装孔位位置、孔径大小都严格按照原车比例缩放，装配时无需额外打磨修改，即可实现与缸盖模型的精准贴合，法兰边缘做了0.2mm的倒角处理，既避免3D打印后出现锐边扎手的问题，也还原了真实金属排气歧管法兰的加工工艺特征。

　　在设计思路上，这款歧管没有采用简化的一体弯折结构，而是还原了原车排气歧管的分段焊接结构特征，每一段管路的衔接处都设计了细微的焊接凸起纹理，打印完成后经过简单的后处理打磨、金属喷漆，即可呈现出与真实金属排气歧管高度一致的视觉效果。考虑到SLA 3D打印的工艺特性，所有管路的壁厚都设置为1.2mm，既保证了打印完成后零件的结构强度，不会在装配、把玩过程中出现断裂问题，也避免了壁厚过大导致的打印材料浪费、零件过重的问题；管路的最小弯折半径设置为3mm，大于SLA打印工艺的最小成型极限，不会出现打印过程中支撑难以去除、管路内壁粗糙度过高的问题。

　　从安装边界来看，这款排气歧管的整体外轮廓尺寸完全适配Tamiya比例捷豹XJR-9LM车型的发动机舱空间，歧管最外侧与车架纵梁、悬挂塔顶的预留间隙达到1.5mm，装配后不会出现与周边零件干涉的问题，歧管末端的排气总管接口尺寸匹配同比例的排气中段管路规格，可直接对接常规的模型车排气系统配件，无需额外制作转接头。歧管的表面没有多余的凸起结构，所有的安装定位点都隐藏在法兰内侧，既保证了外观的整洁度，也能在装配时起到精准定位的作用，避免安装时出现角度偏移，影响整车的外观仿真度。

　　在实际应用场景中，这款排气歧管不仅可以用于静态仿真车模的细节制作，还原捷豹XJR-9LM经典勒芒赛车的发动机舱细节，满足模型收藏者对细节精度的要求，也可以适配同比例的RC遥控赛车，经过简单的耐高温涂层处理后，可直接用于小排量模型发动机的排气导流，不会因为模型发动机的排气温度出现变形问题。针对模型改装玩家的需求，歧管的管路走向预留了少量的修改余量，玩家可以根据自己的改装需求，对歧管末端的总管角度进行微调，适配不同布局的排气尾管设计，不会因为结构完全固化导致改装灵活性不足。

　　从结构可靠性角度来看，这款排气歧管的管路弯折处都做了圆角过渡处理，没有出现应力集中的直角结构，即便在RC赛车的颠簸行驶场景下，也不会因为长期振动出现管路断裂的问题，法兰与管路的衔接处做了加厚处理，进一步提升了零件的结构强度，反复拆装也不会出现衔接处开裂的问题。针对SLA打印的后处理需求，所有管路的内壁都做了顺滑度优化，打印时产生的少量支撑可以很方便地从管路两端取出，不会出现支撑残留在管路内部难以清理的问题，打印完成后经过简单的光固化后处理，即可获得光滑的内外表面，无需大量的打磨工作。
