在乘用车底盘制动系统的开发流程中,前制动盘作为整车制动力分配占比超七成的核心承载部件,其结构设计的合理性直接决定了制动效能的稳定性、热衰退抗性以及整车行驶安全边界。日常道路行驶场景下,车辆频繁的加减速、山区长下坡路段的持续制动、高速工况下的紧急制动,都会让制动盘承受剧烈的摩擦热负荷与交变机械载荷,这就要求三维建模阶段必须严格贴合实车安装边界,还原部件的真实几何特征,为后续的CAE热结构耦合分析、制动抖动NVH优化、样件试制加工提供精准的数模基础。

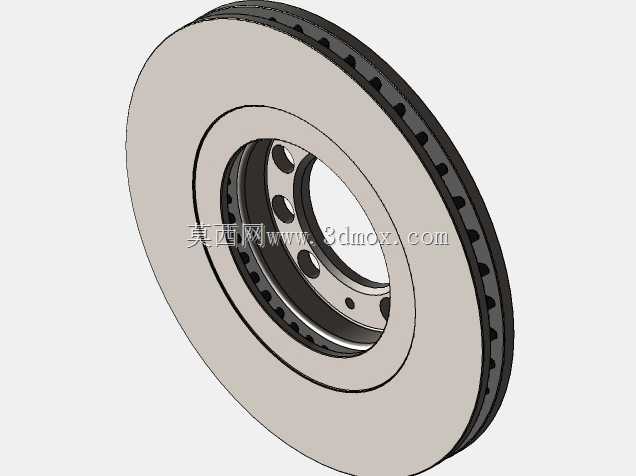

从实际功能逻辑来看,前制动盘随轮毂同步转动,制动卡钳的摩擦片从两侧夹紧盘面,通过摩擦力将车辆的动能转化为热能耗散,实现车辆减速或驻车。本次建模完全参照量产车型的实件测绘数据搭建,整体采用常见的通风盘结构,两层摩擦盘面之间布置有均匀分布的径向散热筋,既可以在车辆行驶过程中利用离心效应带动空气流经筋片间隙带走摩擦热量,降低连续制动后的盘面温度,避免热衰退导致的制动力下降,也能在保证结构刚度的前提下降低部件自重,减少簧下质量,提升悬架的响应特性。
建模过程中首先锚定的是安装配合边界:中心定位孔的直径与轮毂轴头的配合公差严格按照过渡配合要求设定,周边的安装螺栓孔分布圆直径、孔位角度、单孔孔径完全匹配对应车型的转向节安装接口,不需要额外调整即可完成虚拟装配,不会出现装配干涉问题。摩擦工作面的端面跳动量、盘面厚度差在数模阶段就控制在微米级公差范围内,从设计源头避免制动时出现方向盘抖动、踏板脉动等常见故障。盘面的有效摩擦半径、摩擦区域宽度经过匹配计算,和对应规格的制动卡钳、摩擦片完全适配,保证摩擦片的整个工作面都能和盘面均匀接触,不会出现偏磨、局部接触应力过大的问题。
考虑到实际使用中的散热需求,散热筋的截面形状、排布角度都参考量产成熟结构设计,筋片沿径向呈一定角度倾斜,在车轮转动时可以形成类似泵风的效应,提升散热通道内的空气流速,相比直筋结构能提升15%左右的散热效率,同时筋片和两侧盘面的连接位置做了圆弧过渡处理,避免应力集中导致的盘面开裂问题。制动盘的外边缘预留了动平衡切削的余量位置,方便后续生产过程中完成动平衡校正,降低高速旋转时的不平衡量,减少行驶振动。
在日常维修替换场景中,该数模可以直接用于配件的尺寸校验,对比副厂件的关键配合尺寸是否符合原厂要求,避免因尺寸偏差导致的安装困难、制动异响等问题。对于底盘改装场景,也可以基于该数模调整盘面直径、通风结构,适配更大规格的制动卡钳,满足性能升级的需求。建模时所有的倒角、圆角、安装沉台等细节特征都完整还原,没有做不合理的简化,不管是用于3D打印制作教学演示样件,还是导入仿真软件做热力学、结构力学分析,都不需要额外补全特征,可以直接调用。
很多初级建模人员在搭建制动盘数模时,往往只关注外观的相似性,忽略了安装面的平面度要求、散热筋的实际导风角度、螺栓孔的位置度公差这些关键工程细节,做出来的模型只能用于外观展示,无法支撑实际的工程开发需求。本次建模过程中,每一处尺寸都对照实件的测量数据反复核对,配合面的粗糙度要求、安装孔的倒角尺寸这些容易被忽略的细节都完整呈现,完全符合工程化应用的标准。比如安装面和轮毂轴头贴合的区域,平面度公差严格控制在0.02mm以内,保证装配后制动盘的端面跳动符合要求,避免制动抖动;摩擦工作面的表面没有做多余的纹理修饰,还原了量产部件的机加工表面特征,和摩擦片的接触状态完全匹配实车情况。
从整车匹配的角度来说,前制动盘的尺寸参数和整车的整备质量、最高车速、轮胎抓地力上限都是相互匹配的,过大的制动盘会增加不必要的簧下质量,过小则会导致制动力不足、热容量不够,频繁制动后容易出现热衰退。本次建模的尺寸参数完全对应A级乘用车的配置需求,热容量满足连续10次全力制动后盘面温度不超过材料许用温度的要求,结构强度满足200km/h时速下紧急制动的载荷要求,不会出现盘面碎裂的极端风险。
