倾斜式挡边散料输送皮带机结构

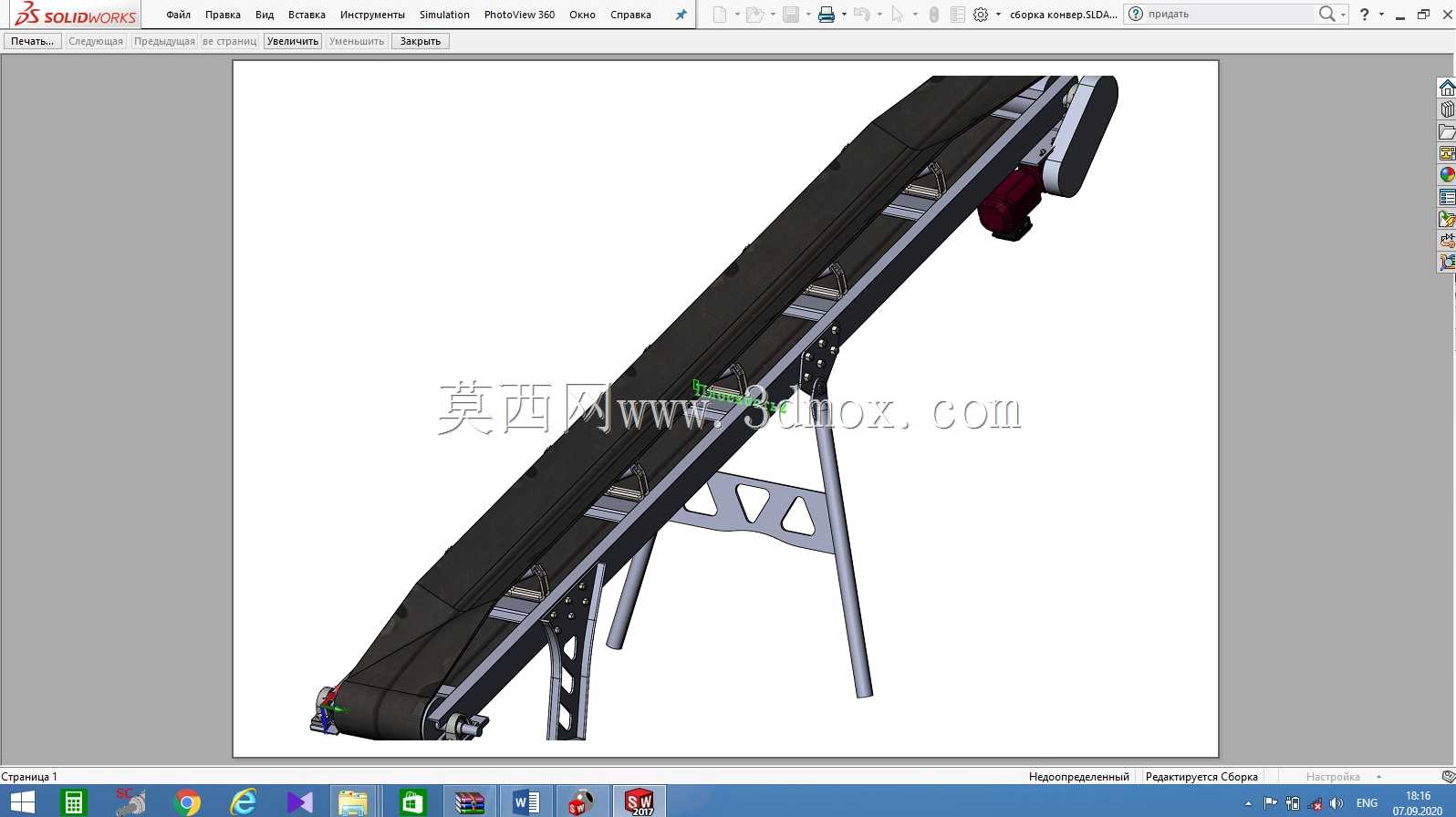

　　这款倾斜布置的挡边皮带输送设备，主要针对有高度差的散状物料转运场景设计，常见于粮食加工、建材分装、轻工装配线的工序间物料衔接环节，可将低位来料的颗粒状、小块状物料连续提升至指定高度的接料点位，替代人工反复搬运的重复作业，降低产线物料转运的人力消耗。设备主体采用倾斜布置的槽型托辊组承托皮带，机架采用折弯钢板焊接的三角支撑结构，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面或设备安装平台上，支腿与主输送架之间采用螺栓连接，现场安装时可根据实际进料、出料的高度差微调安装倾角，适配不同现场的空间边界。皮带两侧加装一体式橡胶挡边，避免倾斜输送过程中散料从皮带侧边滑落，进料端设置缓冲托辊组，承接来料时的冲击载荷，

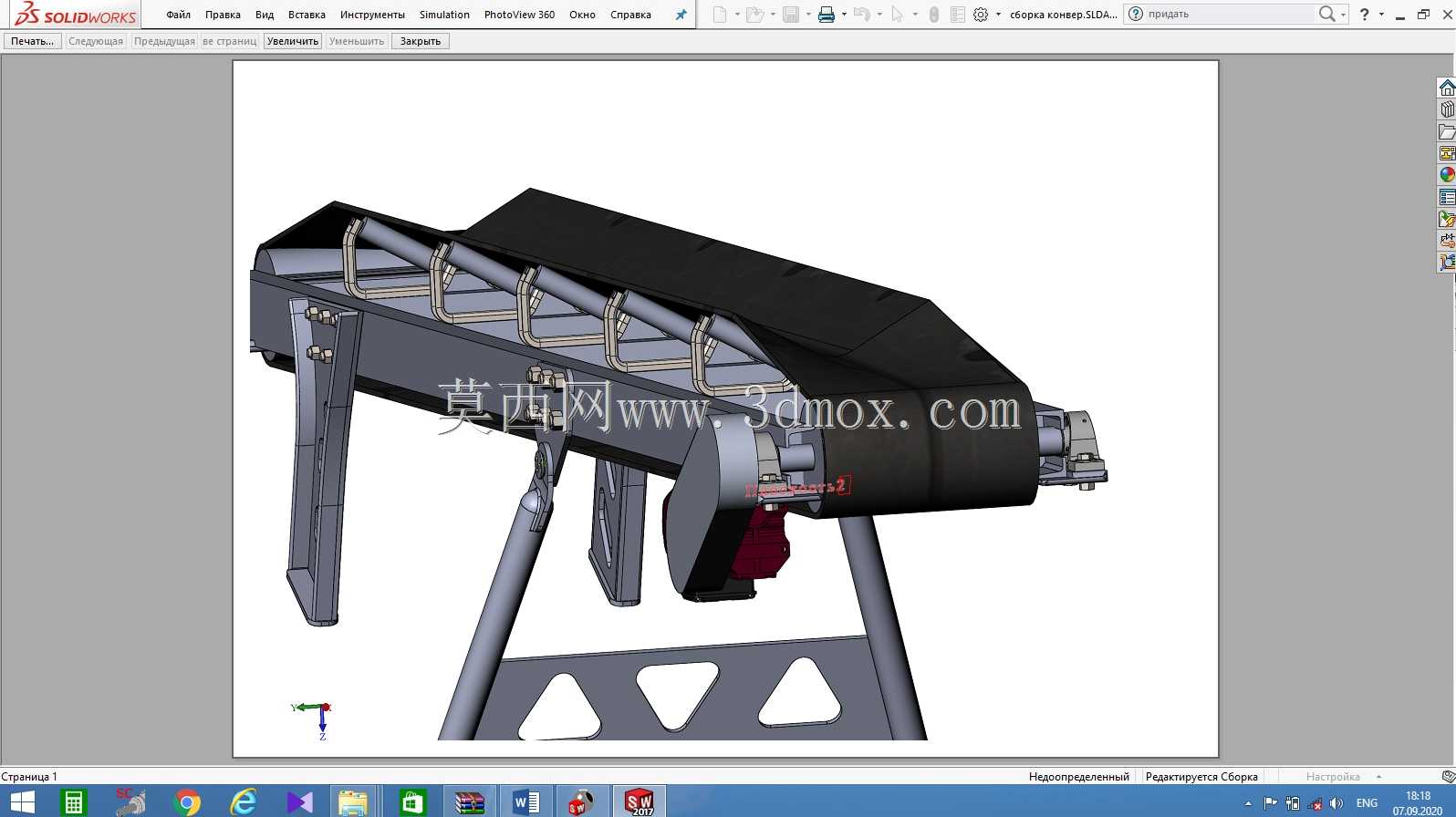

　　避免皮带受物料砸击出现过早磨损，出料端配套改向滚筒与清扫器，可刮除皮带表面粘附的残留物料，减少物料撒漏带来的现场清理工作量。设计过程中优先考虑设备运行的稳定性，驱动单元布置在设备上端的出料侧，采用电机直连减速机构的驱动形式，减少传动环节的功率损耗，同时上端布置驱动可避免倾斜输送时皮带出现打滑逆转的风险，传动部位加装安全防护罩，避免运行过程中异物卷入传动间隙。机架的支撑腿采用斜撑加固结构，在设备满负载运行时可抵消皮带运行带来的横向摆动，主输送架的侧边预留辅助安装槽位，可根据现场需求加装导料槽、物料检测支架、急停拉绳等附属配件，无需额外在机架上钻孔焊接。设备的安装边界需预留驱动端的检修空间，

　　出料端与接料设备的衔接处需留足100-150mm的落料间隙，避免皮带运行跳动时与接料设备发生剐蹭，进料端的进料口宽度需与皮带有效输送宽度匹配，避免来料偏载导致皮带跑偏。托辊组的间距根据输送物料的容重调整，承载段托辊间距控制在300-400mm区间，回程段托辊间距适当放大，减少托辊用量的同时保证皮带回程的平稳性，所有转动部位均预留润滑注油点位，日常维护时可直接在设备外部完成注油保养，无需拆解设备护罩。皮带的张紧机构布置在下端进料侧，采用螺旋张紧形式，张紧行程可覆盖皮带长期使用后的拉伸变形量，调整时两侧张紧量需保持同步，避免皮带因张紧力不均出现跑偏磨损。这款设备的结构设计兼顾了不同现场的适配性，整体框架没有复杂的异形曲面结构，

　　所有钣金件均可通过常规的激光切割、折弯、焊接工艺加工成型，加工成本可控，组装时的零部件互换性较强，易损件如托辊、清扫器刮板、挡边皮带均可采用行业通用规格，后期运维更换配件无需单独定制，可有效降低设备全生命周期的使用成本。在实际产线布局中，这类倾斜输送机可与水平输送线、称重设备、包装设备直接衔接，组成连续化的物料输送链路，针对不同特性的输送物料，只需更换对应材质的皮带即可适配，比如输送有腐蚀性的物料时可更换耐酸碱PVC皮带，输送高温物料时可更换耐高温橡胶皮带，主体机架结构无需做大幅改动，适配范围覆盖多数轻工、建材、农副产品加工的散料输送需求。
