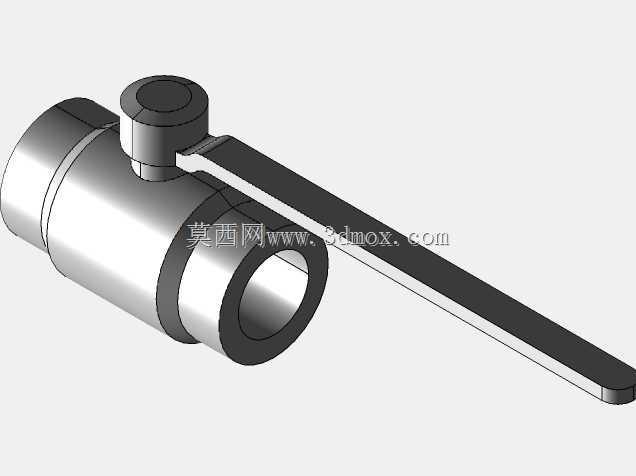

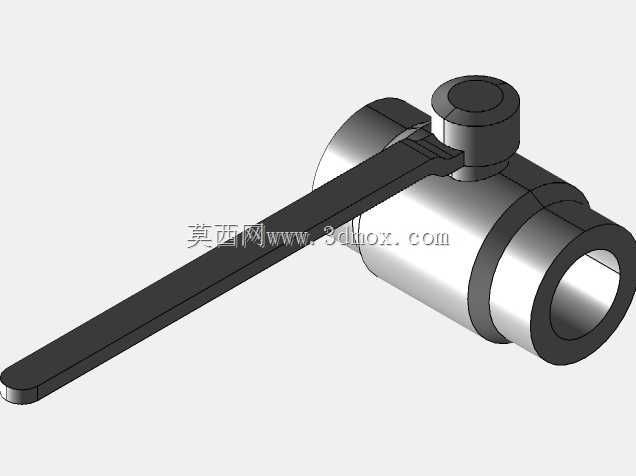

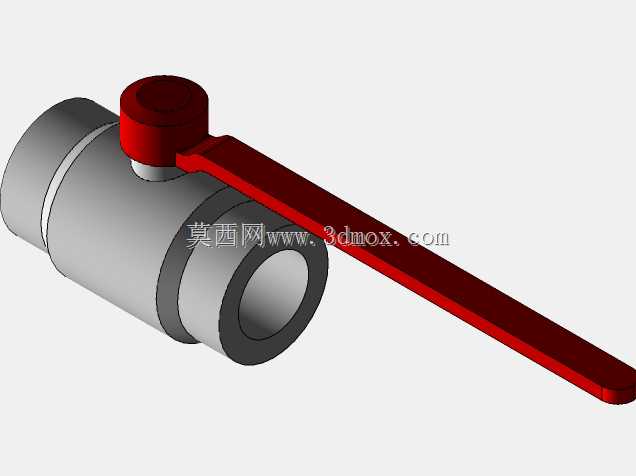

DN50PN16焊接式手动球阀结构设计

　　这款公称通径DN50、公称压力PN16的焊接式球阀，主要应用在工业循环水系统、压缩空气主管路、中低压油品输送管线这类对连接密封性要求较高的工况场景，相比法兰连接形式，焊接装配后的管路接头不存在垫片密封失效的风险，尤其适合长期运行、不经常拆卸的固定管段，在暖通制冷管网、小型工艺装置的介质通断控制环节应用十分普遍。从功能层面看，它依靠带通孔的球体绕阀杆轴线旋转90度即可完成全开或全关动作，全开状态下介质流道与管道内径完全同轴，流阻系数极低，不会对管内介质输送造成额外的压损，也不容易在阀腔内部积存介质残渣，日常维护的清理工作量远小于同规格的截止阀、闸阀类产品。设计过程中优先考虑了手动操作的力矩合理性，手柄长度经过反复校核，

　　既保证操作人员无需借助加力杆就能在额定压差下完成启闭动作，又避免手柄过长导致操作空间占用过大、容易被现场物件误碰的问题；球体与阀座的密封副采用硬密封配合结构，适配PN16压力等级下的密封性能要求，阀杆部位设置了多级密封填料结构，能够杜绝阀杆转动过程中的介质外漏风险，同时预留了填料压紧的调节余量，长期使用出现密封磨损时无需拆解阀体即可完成密封补偿。外形尺寸方面，阀体两端的焊接接头尺寸完全匹配DN50标准无缝钢管的外径参数，焊接端的坡口角度按照现场手工电弧焊的施工要求设计，现场装配时无需额外加工坡口即可直接对接施焊；阀体整体的径向尺寸控制在紧凑范围内，安装时不需要为阀体预留过大的径向操作空间，手柄的转动行程范围内无突出的结构干涉点，

　　安装完成后手柄的转动角度可以直观反馈阀门的启闭状态，手柄与管道平行时为全开、垂直时为全关，现场巡检人员无需额外查看阀位标识就能快速判断阀门工作状态。从结构细节看，阀体采用一体式锻造结构设计，相比分体式阀体减少了一道中法兰密封面，从根源上降低了阀体泄漏的概率；球体的通孔直径与管道通径保持一致，属于全通径结构设计，不仅输送介质时压损小，还可以直接通过通球清扫，适配管线定期清管的作业需求。在安装边界上，这款球阀的焊接端距离阀体中心的尺寸经过精准核算，现场配管时只要按照标注的安装长度预留管段间隙，焊接完成后阀杆的垂直位置不会出现偏移，手柄的操作高度距离管道中心的尺寸符合现场人工操作的 ergonomic 要求，

　　操作人员站立状态下即可轻松完成启闭操作，不需要俯身或者登高作业。另外，设计时还考虑了工况适配性，阀腔内部的流道做了圆弧过渡处理，介质流经时不会产生紊流、啸叫问题，即使在较高流速下运行也不会产生明显的振动与噪声，适合对运行稳定性有要求的厂区管廊、车间内部管线使用；阀杆与球体的连接采用防飞出结构设计，即使管内出现异常压力冲击，阀杆也不会被介质压力顶出阀体，从结构上保障了运行的安全性。
