二位五通220V气动空气电磁阀结构设计

　　在轻工自动化生产线、小型气动工装夹具、非标半自动装配设备的气路搭建场景里，这类二位五通空气电磁阀是气路换向控制的核心执行部件，主要负责压缩空气通路的切换，以此驱动气缸、气动夹爪等终端执行件完成伸出、缩回、夹紧、松开等往复动作，适配常规工业环境下0.15-0.8MPa压力范围的洁净压缩空气介质，线圈采用220V交流供电，无需额外配置开关电源，可直接接入车间常规工业供电回路，降低现场布线的复杂度。

　　从结构设计逻辑来看，这款阀采用先导式换向结构，相比直动式电磁阀，在相同通径下驱动线圈的功耗更低，长时间通电工作的温升控制表现更好，适合设备连续运行的工况。阀体主体采用硬质铝合金材质做阳极氧化处理，兼顾轻量化与气路密封面的耐腐蚀性能，避免车间环境中少量水汽、油雾长期侵蚀造成阀件卡滞。气路接口适配8mm外径的气动软管，采用快插式接头结构，现场装配时无需额外套丝、缠生料带，直接将软管插入接头即可完成密封连接，大幅缩短气路装配的工时，接头内部的不锈钢卡簧与丁腈橡胶密封圈配合，在额定工作压力下不会出现脱管、漏气问题。

　　安装边界上，阀的主体安装孔位符合常规4V系列电磁阀的通用安装尺寸，既可以单阀通过安装螺丝直接固定在设备台板、阀组支架上，也可以和同规格阀件拼接组成阀岛，统一布置进气与排气回路，减少气路管线的冗余排布。线圈部分采用侧置式布局，接线端带有标准防护接线盒，可避免车间内的切削液飞溅、粉尘落入造成接线短路，接线盒的出线口预留标准电缆锁紧接头安装位，适配常规设备布线的防护要求。手动调试按钮设置在线圈与阀体衔接的侧方位置，设备调试阶段无需接通电源，按下手动按钮即可临时切换气路状态，方便调试人员单独调整气缸行程位置、验证执行件动作逻辑，调试完成后按钮自动复位，不会影响正常通电状态下的阀件动作。

　　密封结构上，阀体内的阀芯滑动密封采用耐磨丁腈橡胶材质，配合精密加工的阀芯内孔，换向动作时的滑动阻力小，响应速度可以达到毫秒级，能够满足高频次往复动作的工位需求，常规工况下的使用寿命可达千万次换向级别。排气口设置在阀的两侧，可根据现场安装空间选择加装消声器，降低排气时的气流噪音，改善车间作业的声环境。在实际选型搭配时，这款阀可以匹配缸径20-63mm范围的标准气缸，足够覆盖大部分小型非标设备的执行件驱动需求，气路通径的流量设计可以保证气缸动作时不会出现明显的供气滞后，避免气缸爬行、动作无力的问题。

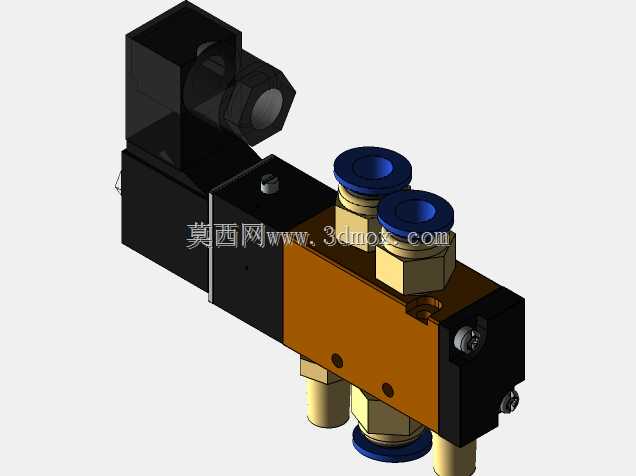

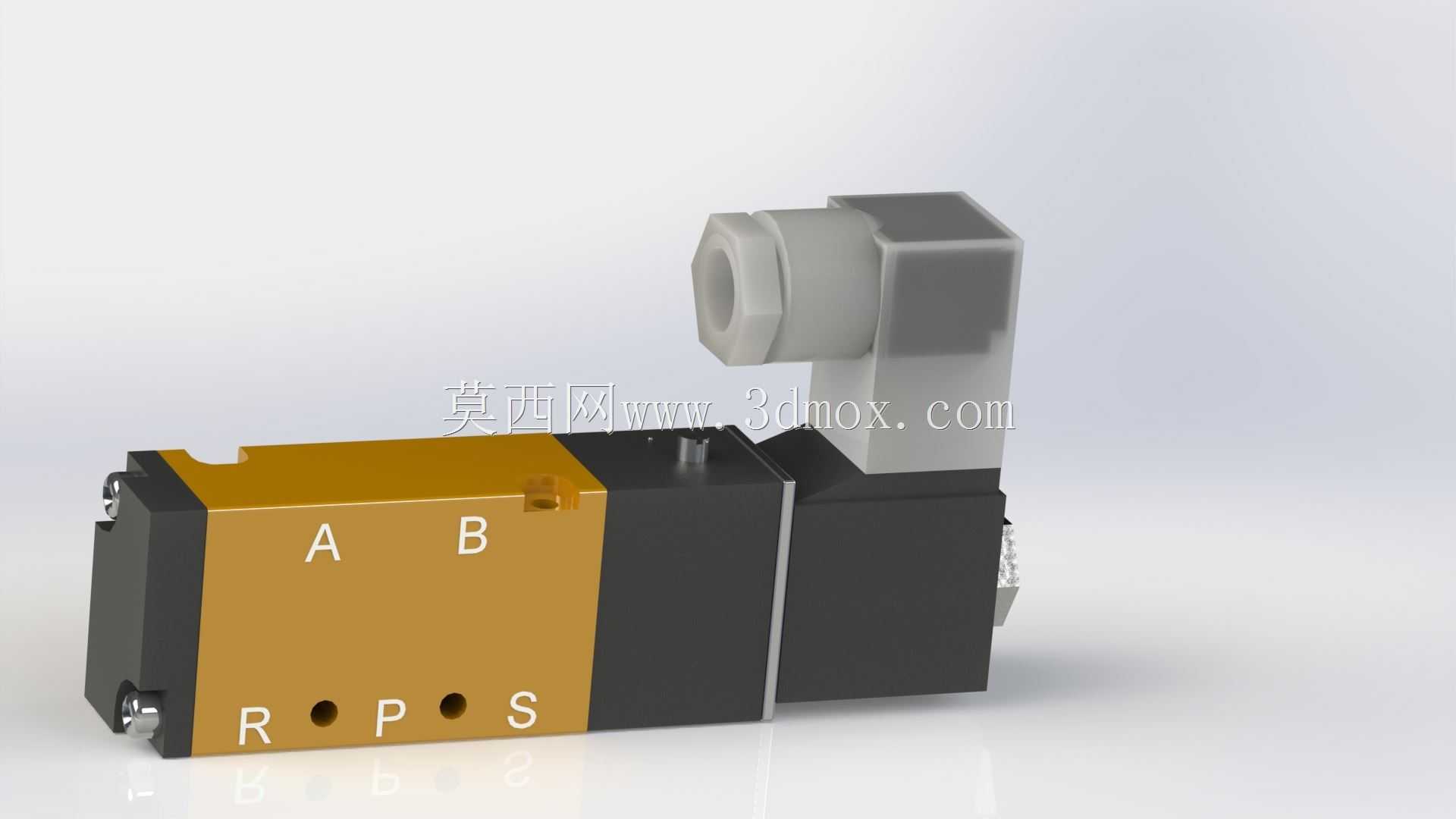

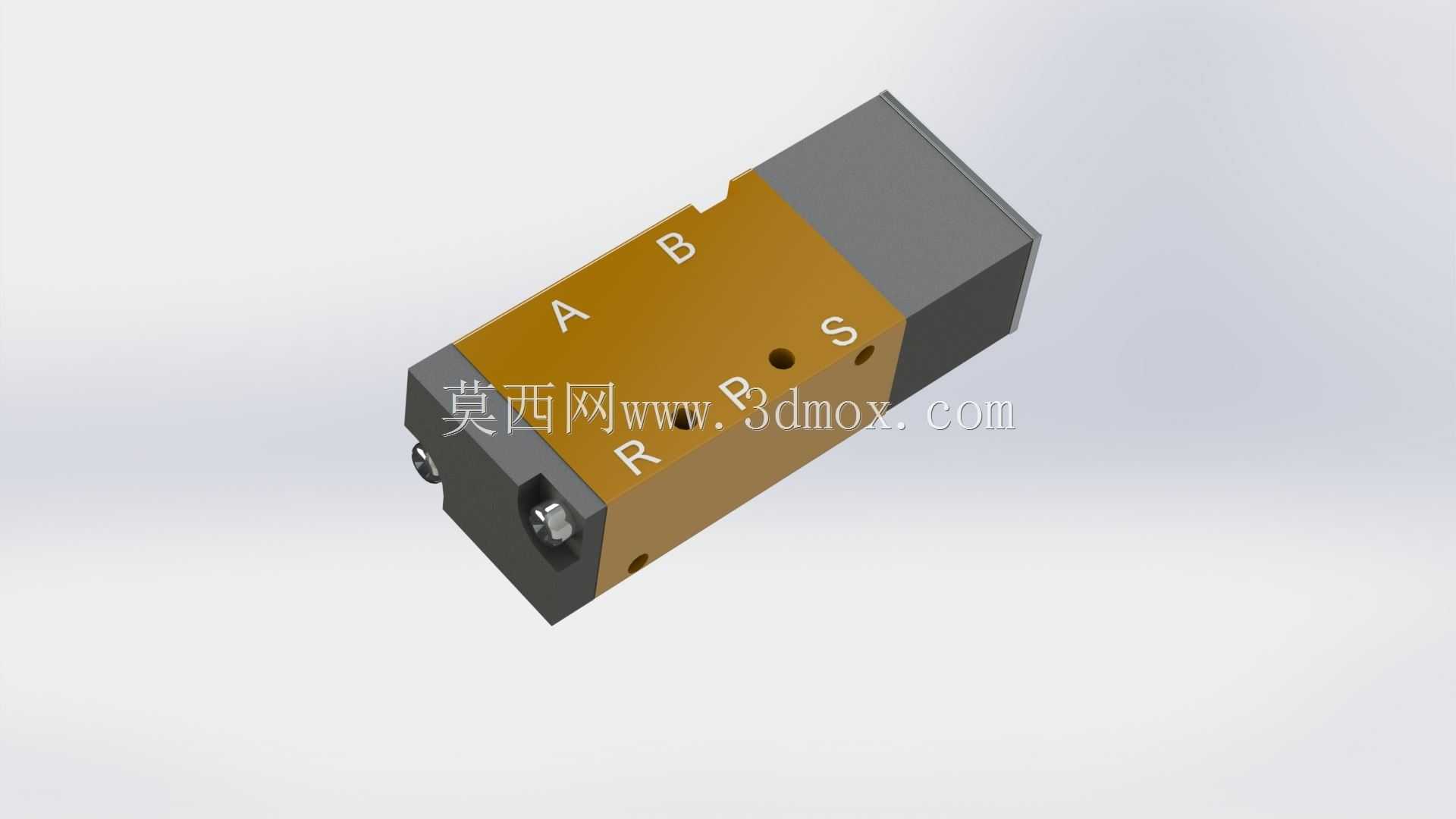

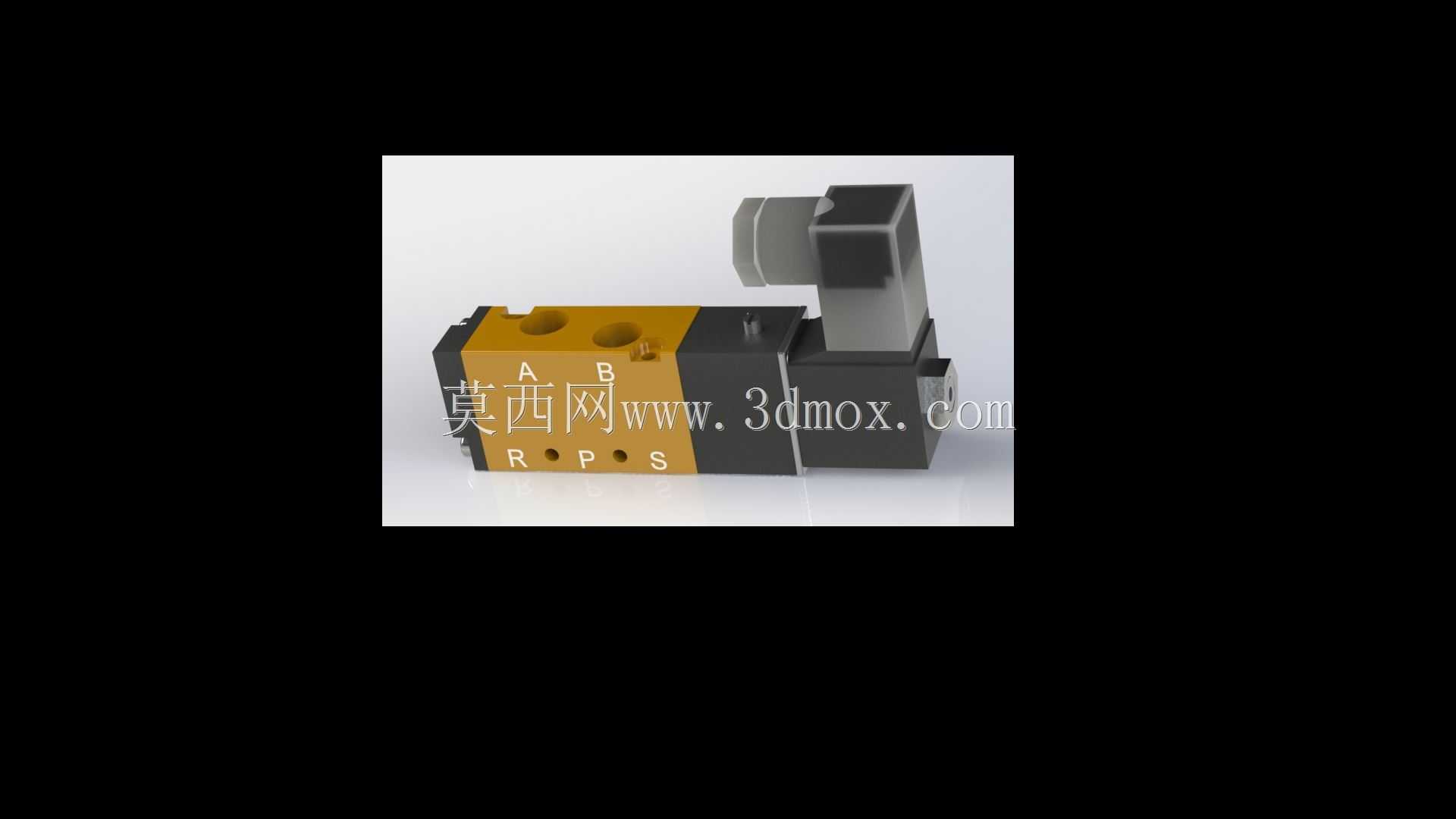

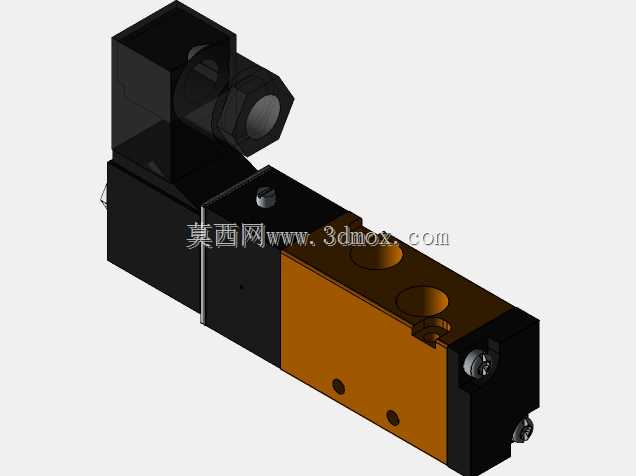

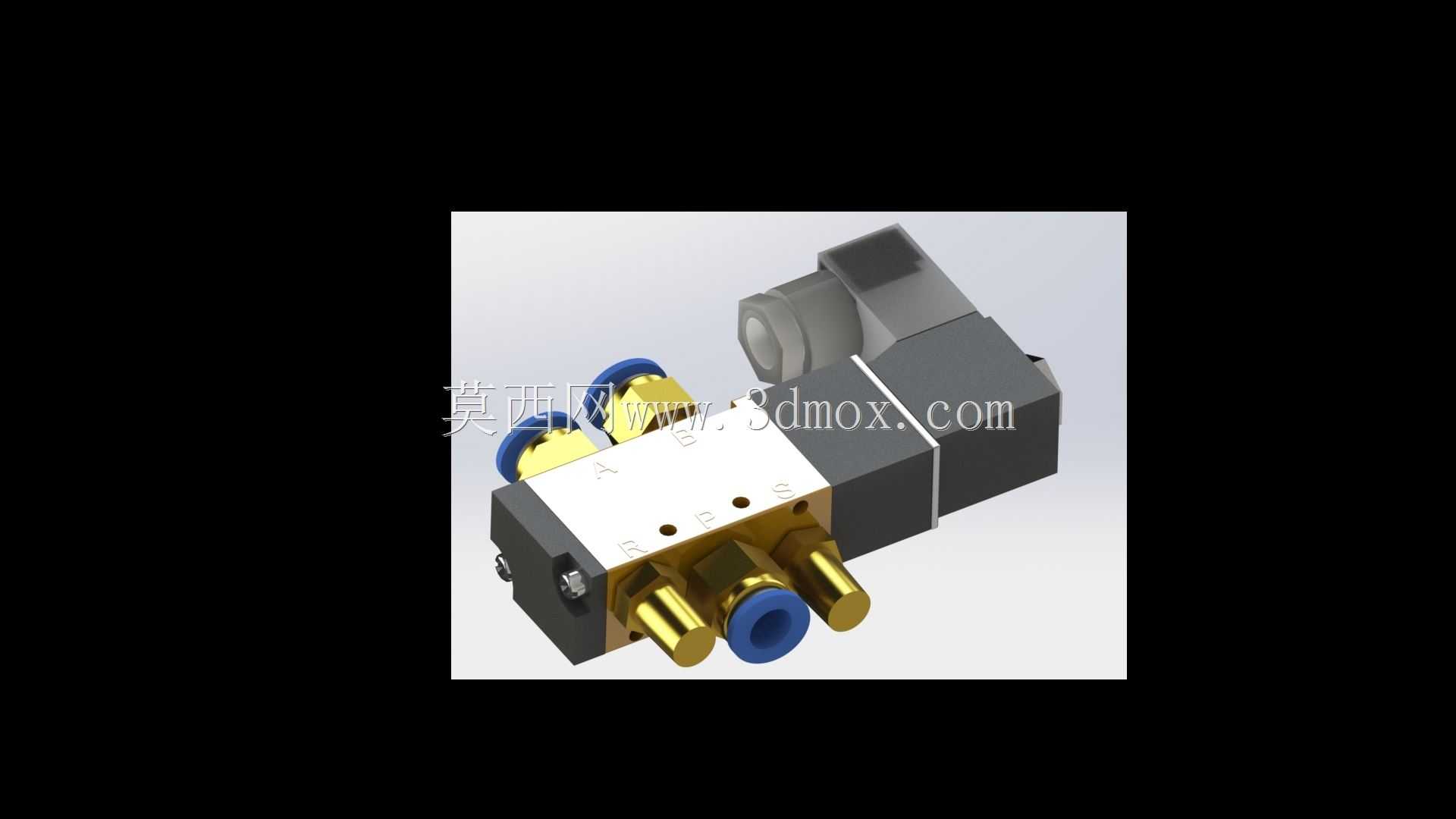

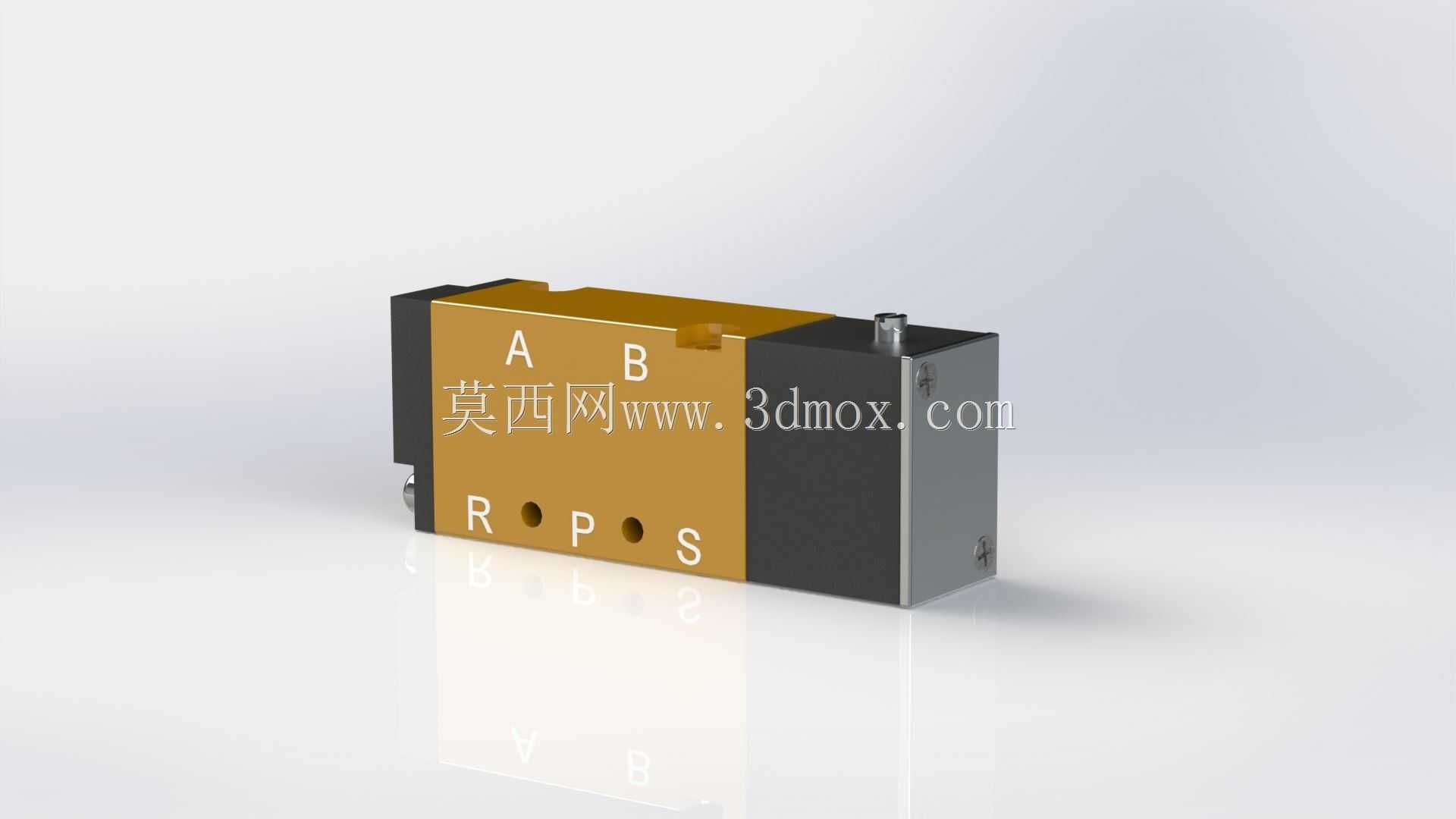

　　建模过程中对阀件的所有配合间隙做了还原，包括阀芯与阀体的滑动配合间隙、接头与阀体的螺纹连接尺寸、线圈与阀体的装配定位止口，既可以直接用于设备三维布局时的干涉检查，也可以作为阀组安装板设计、气路管线排布的尺寸参考，避免现场安装时出现空间不足、管线弯折角度过大影响通气量的问题。模型还原了快插接头的卡簧、密封环细节，以及阀体表面的气路标识刻印，在做设备三维方案展示时可以清晰呈现气路的连接逻辑，方便装配人员快速识别各个接口对应的气路走向，减少装配时的接错概率。
