GAZ厢式货车地板结构三维设计

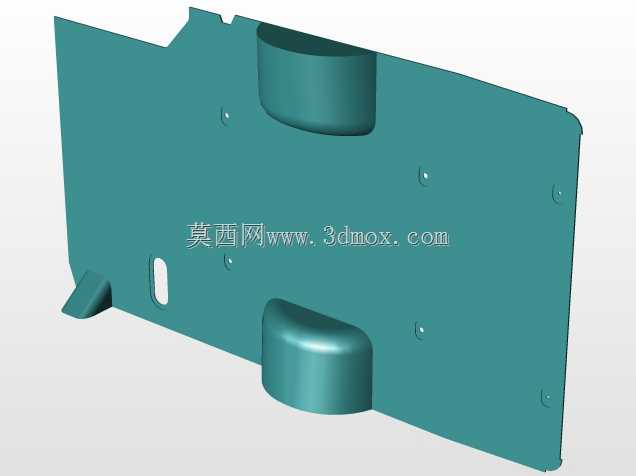

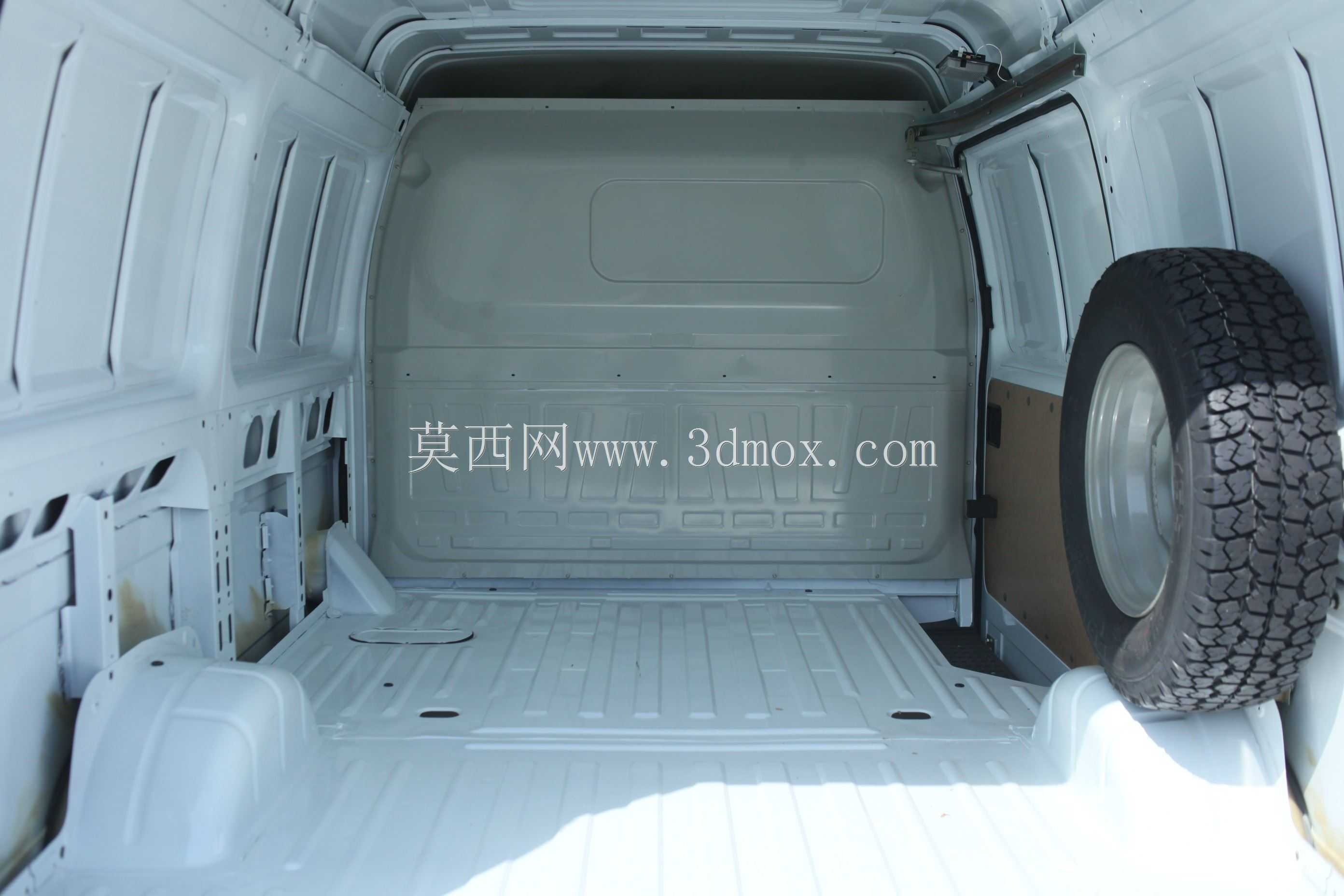

　　商用车厢体内部的地板构件，是整车承载体系中直接对接使用场景的核心结构件，不同于乘用车辆的地板设计，厢式货车的地板需要兼顾载货承重、轮拱避让、安装适配以及长期使用的结构稳定性，本次设计的GAZ系列厢式货车地板，针对该车型的底盘布局做了全维度的结构适配。从实际应用场景来看，这类地板构件主要承担货运过程中货物的垂直载荷传递，同时需要隔绝底盘传递上来的路面震动、轮组运转带来的噪音与热量，还要为车厢内部的货物固定锚点、内饰护板安装提供基础的安装基准。设计过程中首先要解决的是底盘凸起结构的避让问题，模型上两处凸起的鼓包结构，分别对应车辆后桥上方的轮拱位置以及底盘管线、传动构件的凸起区域，鼓包的曲面弧度完全匹配底盘部件的外轮廓边界，

　　预留了足够的装配间隙，避免车辆行驶过程中地板与底盘运动部件发生干涉，同时鼓包与地板主体的过渡区域采用大圆角顺滑衔接，既能够避免应力集中导致的长期载荷下结构开裂，也能减少货运过程中尖锐边角对货物包装的剐蹭损伤。地板主体采用大尺寸平板式基础结构，板面分布的多个小凸点结构，是预设的安装定位点与螺丝固定位，每个点位的位置都对应底盘车架上的预装安装孔位，安装时不需要额外打孔对位，能够大幅提升总装环节的装配效率，同时这些点位做了局部的沉台加厚处理，避免螺丝锁紧时板面出现凹陷变形，保证长期使用后固定点不会出现松旷。板面一侧预留的长条形开孔，是车厢内部线束走线或者排水通道的预留位，开孔边缘做了翻边强化处理，既提升了开孔区域的结构强度，

　　也能避免锋利的开孔边缘割损线束或者划伤装卸人员。地板边缘的异形裁切轮廓，完全匹配车厢侧围、前围板以及尾门门槛的衔接边界，安装后能够与周边内饰构件形成紧密贴合，不留装配缝隙，避免杂物、灰尘从缝隙处掉入底盘区域。从结构强度设计来看，地板主体的板材厚度经过载荷校核，能够满足该车型额定载货量下的均布载荷要求，两处鼓包区域做了局部的壁厚增加，因为轮拱区域是车辆行驶过程中震动传递最明显的区域，加厚处理能够提升该区域的抗疲劳性能，避免长期震动下出现结构开裂。地板边角处的小支撑脚结构，对应车架上的支撑横梁位置，能够将地板承受的载荷直接传递到车架横梁上，减少地板板面的悬空跨度，降低重载下板面的形变量。在实际装配场景中，

　　这类地板构件一般会在表面铺设防滑耐磨的面层材料，因此模型的板面平整度做了严格控制，保证面层材料铺设后不会出现空鼓、起翘的问题，同时板面的定位点也能为面层材料的固定提供基准位置。不同于改装类的通用地板配件，这款针对GAZ-27057车型开发的地板结构，完全遵循原厂车型的安装边界设计，不需要对车体结构做任何切割、焊接改动，替换安装时可以直接对位固定，适配性能够达到原厂配件的装配精度。设计过程中还考虑了后期维护的便利性，所有固定点位都设置在工具可达的位置，拆卸时不需要拆解周边的其他内饰构件，就能完成地板的单独拆卸更换，降低后期的维护成本。从结构建模的细节来看，所有的转角、衔接处都做了符合冲压工艺要求的圆角处理，没有出现无法加工的尖锐内角，曲面过渡的曲率连续，能够满足板材冲压成型的工艺要求，不会出现冲压过程中板材拉裂、起皱的问题，模型的壁厚均匀，也适配后续的注塑或者模压成型工艺，不管是采用金属板材冲压还是复合材料模压生产，都能直接基于该模型开展工艺设计。
