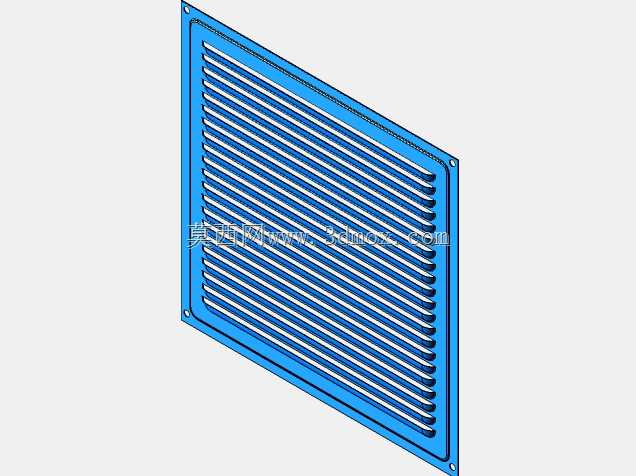

200×200规格方形百叶式通风格栅结构

　　在工业机柜、通讯基站柜体、户外电控箱以及各类需要空气流通同时阻挡大尺寸异物进入的设备腔体上，通风格栅是必不可少的结构配件，这款200×200规格的方形百叶式格栅，就是针对这类小尺寸通风口场景设计的配套结构。从实际使用场景来看，这类小尺寸格栅常被布置在机柜侧壁的局部散热位、小型设备的进排风口、嵌入式控制箱的通风面，既能够保障腔体内外的空气流通路径顺畅，带走设备运行过程中产生的积热，又能通过百叶的倾斜角度设计，避免外界的飞溅水滴、大颗粒灰尘、杂物碎屑直接落入设备内部，降低内部元器件受异物侵扰的概率。

　　从结构设计思路来看，这款格栅采用一体冲压成型的钣金结构思路，整体外轮廓为规整正方形，四个角位预留了沉头安装孔位，安装时可以使用自攻螺丝或者机丝螺丝直接固定在柜体的开孔外侧，孔位做了沉台处理，安装后螺丝头不会突出格栅表面，既保证了安装后的外观平整性，也避免突出的螺丝头剐蹭周边线缆或者操作人员。格栅的主体通风区域采用等间距排布的倾斜百叶结构，每一片百叶的折弯角度经过反复校核，既保证了足够的通风开口面积，不会因为百叶遮挡导致风阻过大影响散热效率，又能让百叶之间形成重叠遮挡区域，从正面垂直方向无法直接看到柜体内部结构，同时可以阻挡直径超过5mm的固体异物直接穿过格栅，满足常规电气设备外壳的防护等级基础要求。

　　在外形尺寸与安装边界上，这款格栅的整体外轮廓尺寸为200mm×200mm，对应的柜体开孔尺寸需要控制在180mm×180mm左右，格栅的边框宽度为10mm，安装后边框可以完全覆盖开孔边缘的毛刺与拼接缝隙，不需要额外做封边处理。格栅的整体厚度控制在8mm以内，百叶的凸起高度不会超出整体厚度范围，安装后不会占用柜体内部的有效空间，也不会在柜体外侧突出过多影响设备整体外观。百叶的排布方向采用统一向下倾斜的设计，这种设计可以让落在格栅表面的冷凝水、飞溅水滴顺着百叶的倾斜面自然向外流出，不会顺着缝隙流入柜体内部，在户外或者潮湿车间场景使用时，这种结构的防水溅效果要明显优于直孔式的通风网板。

　　从功能特性上来说，这款格栅的结构没有多余的活动部件，一体冲压的结构不存在零件松脱的风险，长期使用不需要额外维护，钣金基材可以根据使用场景选择冷轧钢板喷塑、不锈钢板或者铝合金板材加工，表面的蓝色喷塑层既可以提升防腐蚀能力，也能和常见的工业机柜蓝色外观配色保持一致。和市面上常见的塑料格栅相比，这种钣金结构的格栅抗冲击能力更强，在受到外力碰撞时不容易出现碎裂、变形的问题，适合在工业现场、户外基站这类环境条件相对复杂的场景使用。在实际选型匹配时，只需要确认柜体通风口的开孔尺寸在适配范围内，就可以直接选用这款格栅，不需要额外做结构修改，四个角的安装孔位采用通用的孔距设计，和同规格的标准通风过滤棉组件可以直接配套使用，在需要提升防尘等级的场景下，只需要在格栅内侧加装配套的过滤棉，就可以实现更高等级的防尘通风需求，不需要重新设计安装结构。

　　在建模实现的过程中，这类格栅的结构需要重点关注百叶的折弯角度与间距的匹配关系，如果百叶间距过大，会导致异物防护能力下降，也无法实现防水溅的效果；如果百叶间距过小，又会大幅降低有效通风面积，增加风阻，影响散热效果。同时四个角的安装沉孔深度需要和所选螺丝的头部尺寸匹配，沉孔过深会导致格栅局部强度不足，沉孔过浅则会让螺丝头突出表面，影响安装平整度。格栅边框的折边高度也需要和整体厚度匹配，折边过高会增加整体厚度，占用安装空间，折边过低则会降低边框的结构强度，安装拧紧螺丝时容易出现边框变形的问题。
