车载紧凑型风道式电加热器结构

　　该结构面向需要在有限安装空间内完成空气升温的通风换热场景，常见于车辆乘员舱辅助采暖、设备舱低温启动保温、小型工业风道末端补热以及试验台架局部热风供给。设备本身并不承担风机功能，而是作为串接在气流通道中的加热段使用，空气从带格栅的一侧进入，经过内部换热表面后由另一侧送出，电热管提供热源，外壳承担导流、防护和安装定位作用。

　　从外形边界看，主体采用近似长方体的紧凑布置，长度方向约360mm，宽度方向约330mm，高度方向约135mm，整机质量约3.6kg。这个尺寸等级决定了它更适合嵌入既有风道或设备机架，而不是作为独立落地设备使用。建模时需要重点控制三个安装关系：一是壳体外轮廓与风道法兰或安装框之间的配合间隙，二是端部电热管接线区域与周边线束、护板的安全距离，三是进风侧格栅与上游弯头、变径段之间的直线段长度。若上游气流偏流严重，格栅虽然能够起到一定整流作用，但局部流速过高仍会造成换热不均和异常噪声。

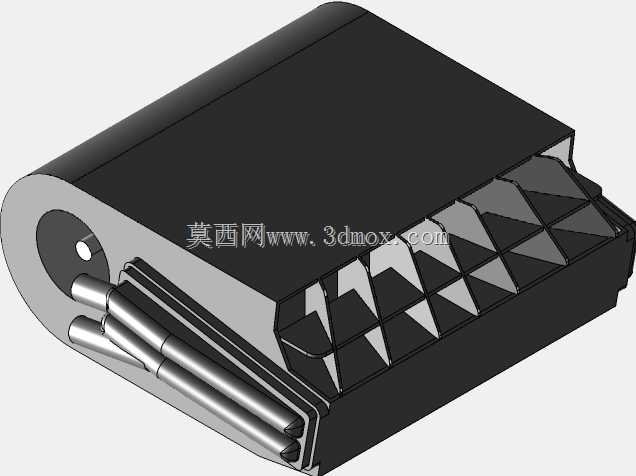

　　结构上，黑色外壳采用钣金折弯与封闭罩壳组合的思路，顶面和侧面形成连续防护面，可减少人员直接接触高温部件的风险，也能降低热量向非目标方向散失。进风端没有采用简单平板开孔，而是设计成多排斜向导风格栅。格栅叶片按一定角度排列，既为空气进入内部提供通道，也能遮挡内部电热元件，避免大块异物直接落入。格栅背后的三角形和菱形加强筋值得在结构评审中关注：这类筋位沿气流方向和壳体跨度方向交错布置，能够提高薄板在温度循环下的刚度，减少热胀冷缩引起的板面鼓动；同时筋条之间形成导流分区，使气流在进入换热区前被拆分，有利于改善截面上的速度分布。

　　热源部分由多根金属管状电热元件组成，端部集中在壳体一侧伸出。电热管沿气流通道布置，管体与空气接触面积大，热响应相对直接。端部金属护套和接线伸出段需要在装配时保留足够的绝缘与检修空间，不能被外壳压死，也不宜紧贴易燃材料。实际选型时，电热管功率、表面热负荷和风量必须匹配：风量不足会导致管面温度偏高，长期运行会缩短元件寿命；风量过大而功率不足，则出口温升不明显。结构设计阶段可依据目标风量、进口温度和要求温升核算换热量，再反推电热管数量与排布间距。

　　壳体一侧的圆弧封板与直管段形成过渡，避免了箱体端角处出现完全死区。端板上保留了安装孔位，可用于与支架、风道侧板或检修盖板连接。由于设备工作时存在热膨胀，固定方式不宜在所有孔位上采用完全刚性约束，较合理的做法是设置主定位孔，并在其余连接点保留微量滑移或通过弹性垫片吸收变形。维修角度看，电热管属于寿命件，端部接线区应朝向可操作侧；若设备被安装在狭窄舱体内，需要在模型中同步校核拔管空间、接线端子弯曲半径以及护盖拆装路径。

　　建模处理时，可将产品拆成外壳、端板、格栅筋组、电热管、安装紧固件和接线护套几个层级。外壳曲面虽然不复杂，但折弯半径、壁厚和搭接边需要统一，避免后续出工程图时出现工艺冲突。格栅筋条数量较多，适合用阵列或骨架驱动方式建立，以便调整叶片角度、间距和开口率。电热管端部的弯折半径、伸出长度和中心距应按实际采购件建立，不宜只画示意圆柱，因为这些尺寸会直接影响接线盒、护罩和线束走向。

　　在系统集成中，该加热段通常与温度传感器、限温器、风机联锁和过载保护配合使用。机械结构需要为传感器预留插入位置，通常选在出风侧气流混合较充分的区域，而不是紧贴单根电热管，以免测温值受局部辐射影响。设备安装方向应保证气流能够顺利穿过格栅和管间通道，避免形成低流速区。对于车载或移动设备场景，还应复核振动条件下电热管端部、格栅焊点和壳体连接点的疲劳风险，必要时在支架与壳体之间增加减振垫。

　　整体来看，该结构的核心不是复杂机构，而是在小体积约束下把热源、流道、防护外壳和安装接口组织成可靠模块。设计推进时应围绕风量路径、温升目标、热膨胀、电气安全和维护空间反复校核，使三维模型不仅具备外观表达，也能直接服务于钣金展开、件号划分、装配干涉检查和现场安装。
