SouthcoC6系列外露式阻尼门铰链

　　这款外露式阻尼门铰链主要面向工业机箱、通信机柜、检测设备外罩、轨道交通车载柜体以及需要频繁开合维护的钣金防护门场景，在实际产线运维环节，运维人员每日多次开启柜门排查线路、更换模块，普通无阻尼合页在门体开启后容易受震动自行摆回，夹伤操作人手部，或是柜门全开后撞击侧方相邻设备，该款铰链内置的定位阻尼结构可以在门体转动至预设角度后提供稳定的持门力矩，无需额外加装气撑、门吸或者限位拉带，单只铰链即可承担单侧门体的承重与角度保持需求。

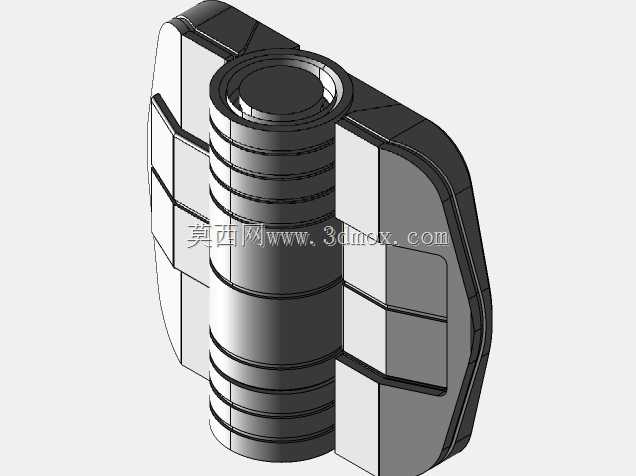

　　从结构设计思路来看，该铰链采用左右对称的双安装翼板搭配中部回转筒体的布局，两侧翼板分别贴合柜门与柜体的安装基面，翼板表面做了分区凹槽造型，既可以在压铸成型时减少局部壁厚缩痕，也能在安装时避让钣金折边的焊接凸起或者铆钉头部，避免安装面出现虚贴。中部回转筒体采用多层阶梯环槽结构，环槽内部嵌装阻尼摩擦片与转轴衬套，转轴两端通过铆压工艺封边，将阻尼垫片预压至设定轴向间隙，转动过程中摩擦片提供恒定的扭转阻力，不会随开合次数增加出现力矩骤降。筒体中心预留沉孔，既可以作为转轴装配的工艺定位孔，也可供用户穿装装饰堵头遮盖内部铆接结构，提升外装场景的外观整洁度。

　　安装边界方面，该铰链为明装式结构，不需要在柜门与柜体的接缝处加工深槽，仅需在两侧安装翼板对应的钣金面上按照孔位加工安装孔，使用螺钉或者铆钉穿过翼板预留的安装孔锁紧即可，适配1.5mm至4mm厚度的冷轧钢板、铝板以及复合绝缘板材。铰链回转中心距离两侧安装基面的距离经过匹配设计，当柜门绕铰链轴线转动时，门体内侧边沿与柜体边框之间预留足够的转动间隙，不会出现开门过程中门体刮擦柜体立柱的问题，常规适配的门体开启角度范围覆盖0至180度，阻尼持力点可以覆盖常用的90度维护全开位以及120度完全贴靠侧柜位，门体停在对应角度后不会自行滑移。

　　在实际选型匹配过程中，设计人员需要先核算单扇门的重量与重心位置，门体宽度较大、重心偏离铰链轴线较远时，会对铰链转轴产生额外的倾覆力矩，通常单扇门上下布置两只该款铰链即可承担常规20kg以内的钣金门重量，如果门体搭载厚重的屏蔽层或者观察窗，则需要在门体中部追加第三只铰链分摊载荷。铰链的外露安装特性让后期维护更换极为便捷，当长期使用后阻尼力矩出现衰减，不需要拆解柜门整体结构，仅需卸下翼板固定螺钉即可整体替换铰链，无需调整门体的对位精度。

　　细节结构上，翼板与筒体的衔接位置做了大圆角过渡，避免钣金开合过程中应力集中在翼板根部，反复承受门体载荷时出现翼板断裂问题。筒体外部的环形凹槽同时可以作为密封胶条的避让位，当防护等级要求较高的柜体在门体内侧整圈粘贴发泡密封胶条时，铰链转动区域的胶条可以嵌入环槽空隙，不会被铰链回转部件挤压破损，保证柜门闭合后整圈密封的连续性。该铰链同时适配平板对接安装与带小折边的门框安装场景，翼板的多边形轮廓可以适配不同方向的螺钉排布，即使安装空间受限、无法在翼板四角全部布置紧固件，对角锁紧两颗螺钉也可以提供足够的连接强度，满足多类工业设备的门体铰接需求。
