插销式工业门锁栓结构三维设计

　　这款插销式锁栓结构，是工业柜体、设备防护门、小型舱门场景中常用的锁止构件，日常在车间设备防护隔断、户外机柜侧门、仓储小型货柜门、特种车辆工具箱舱门上都能见到这类结构的应用，核心作用是实现门扇与门框的刚性锁止，避免门扇受振动、外力冲击意外开启，相比卡扣式锁具，这类插销结构的抗侧向冲击能力更强，锁止状态下不存在虚位晃动的问题。

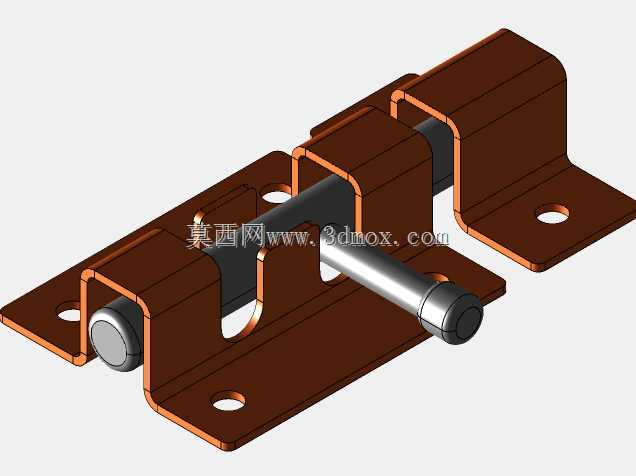

　　从结构组成来看，整套构件分为三个核心部分：底部带安装孔的固定底座是整套锁栓的承载基体，采用折弯钣金成型，底座上的两个安装孔为沉孔设计，安装后螺钉头不会突出底座平面，避免与插销滑动过程产生干涉；底座上冲压成型的两对导向立边，是插销杆的滑动导向结构，两对立边的同轴度公差控制在0.1mm以内，保证插销杆滑动过程无卡滞，不会出现偏磨导致的滑动阻力增大问题；中间的滑动限位座同样为钣金折弯件，套在插销杆中部，一方面限制插销杆的最大滑动行程，避免插销杆从导向立边中脱出，另一方面在锁止状态下，限位座与靠近锁止端的导向立边贴合，分散插销杆受侧向力时的载荷，避免导向立边受载变形。

　　插销杆采用冷拉圆钢加工而成，杆身表面粗糙度控制在Ra1.6以内，降低滑动过程的摩擦阻力，杆的两端做了倒角处理，一端是插入门框对应锁孔的锁止端，倒角设计能降低插销与锁孔的对位精度要求，即使门扇与门框存在少量装配错位，也能顺利插入锁孔完成锁止；另一端是操作端，直径略大于杆身，形成操作挡边，方便操作人员推拉实现解锁与锁止操作，同时避免插销杆完全滑入导向结构内部无法操作。

　　设计过程中首先要明确安装边界条件：整套锁栓的底座安装孔距是固定值，适配行业内通用的柜体门框安装尺寸，安装时底座固定在门扇侧面，锁止状态下插销杆伸出长度足够插入门框上的对应锁孔，锁孔的直径比插销杆大1mm，预留合理的装配间隙；插销的滑动行程经过校核，解锁状态下插销杆端部完全退出门框对应区域，不会干涉门扇的正常开合，不会出现门扇转动时插销杆刮蹭门框的问题。

　　从受力角度考量，这类锁栓在锁止状态下，主要承受门扇传来的向外的拉力与侧向冲击力，因此导向立边的折弯高度、钣金厚度都经过载荷校核，常规使用场景下采用1.5mm厚的冷轧钢板冲压成型即可满足强度要求，如果是用在振动较大的工程机械舱门场景，可将钣金厚度提升至2mm，同时在导向立边与底座的折弯处增加压筋结构，进一步提升结构刚性，避免长期受载出现折弯变形导致锁止失效。

　　细节设计上，所有钣金件的边缘都做了去毛刺处理，折弯处的圆角半径匹配板材厚度，避免应力集中导致的钣金开裂；插销杆与导向立边的配合间隙控制在0.2-0.3mm之间，间隙过小容易因钣金件的涂装层厚度导致滑动卡滞，间隙过大则会出现锁止后插销杆晃动，产生异响同时降低锁止可靠性。另外，这类结构可以根据使用需求在插销杆上增加挂锁孔，在插销锁止后，可在操作端的挂锁孔上加装挂锁，实现权限管控，避免无关人员随意开启柜门或舱门，拓展了结构的使用场景。

　　建模过程中，钣金件的折弯系数按照实际板材的折弯参数设置，保证展开后的下料尺寸与实际加工一致，插销杆与各导向孔的配合关系做了装配干涉检查，全行程滑动过程中不存在干涉点，安装孔的位置尺寸与行业通用安装规范匹配，设计人员可以直接调取该模型适配到对应的柜体、舱门设计中，不需要再重复做结构校核与尺寸调整，能有效缩短结构设计周期。
