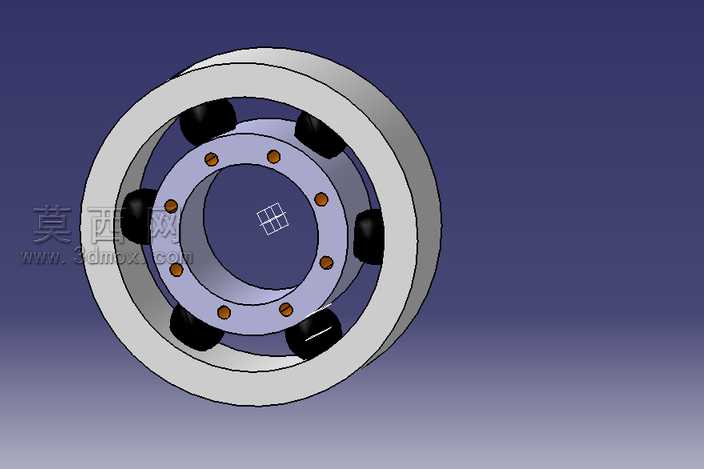

带集成接头结构的球轴承三维设计作品

本作品为集成管接头功能的球轴承结构三维设计，建模阶段采用专业三维设计软件完成全参数化特征构建，首先通过草图绘制确定内外圈的基准轮廓，以内圈中心孔为装配基准，依次完成内圈滚道、外圈滚道的回转特征生成，保证滚道曲面的曲率精度与同轴度要求，为滚动体的装配预留合理的配合间隙。滚动体部分采用球形实体特征，按照圆周均布的阵列规则完成排布，同时设计了配套的保持架结构，保持架上的兜孔与滚动体采用间隙配合，既能够约束滚动体的相对位置，避免滚动体之间发生直接接触摩擦，又可以保证滚动体在滚道内顺畅转动，兜孔边缘做了圆角过渡处理，减少工作过程中的应力集中问题。在管接头集成结构的设计上，将接头的连接端面与轴承内圈的侧端面做一体化融合设计，接头上的安装孔采用圆周阵列排布，孔位精度严格按照管路连接的通用标准设定，可直接与对应规格的液压或气动管路完成对接，无需额外加装转接配件，有效缩减了管路系统的装配空间。材质渲染阶段，针对不同部件赋予对应的工业材质属性，轴承内外圈采用高碳铬轴承钢材质，渲染时体现出金属淬火后的细腻哑光金属质感，表面做了高精度的磨削纹理处理，还原真实轴承的加工表面状态；滚动体采用轴承钢镀铬材质，渲染出高光亮面的金属质感，体现滚动体的高精度加工表面；保持架采用铜合金材质，渲染出暖调金属色泽，与钢质部件形成清晰的视觉区分；集成的接头部分与内圈采用同材质设置，保证结构一体化的视觉呈现。结构设计过程中重点考量了部件的受力特性，滚道与滚动体的接触角经过反复参数调整，保证轴承承受径向载荷的同时，可兼顾管路连接带来的轴向附加载荷，接头与内圈的连接位置做了加厚过渡处理，避免管路安装锁紧时出现结构变形，整体装配体完成了全局干涉检查，所有运动部件之间不存在干涉问题，转动副的配合间隙设定符合实际工业应用的公差要求，既可以用于机械原理的教学演示，也可为液压气动系统的集成化轴承部件设计提供参考。
