汪克尔转子发动机转子外壳结构

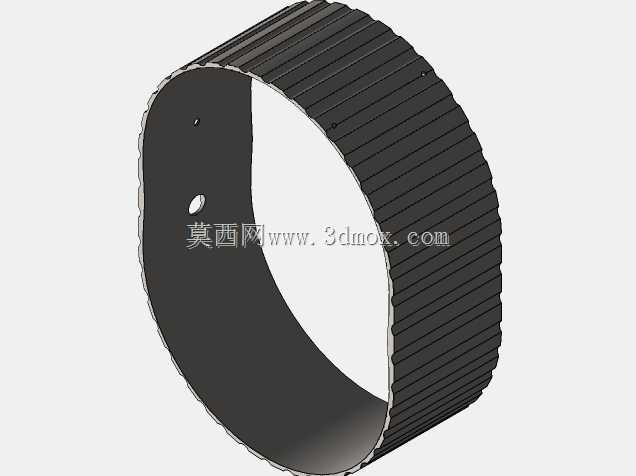

　　该结构对应汪克尔转子发动机中的转子外壳插入件，属于三角活塞旋转式发动机缸体总成的关键包覆零件。模型呈现为开口环形薄壁筒状构件，外圆周连续布置轴向细密散热肋，内壁为光滑工作型面，侧壁预留定位小孔，整体围绕转子运转轨迹形成封闭燃烧与密封边界。

　　从实际装机用途看，该外壳插入件直接承受转子 apex seal 顶端密封条的周期性滑动接触，内部空间与前后端盖、偏心轴、三角转子共同构成容积不断变化的三个工作腔，依次完成进气、压缩、点火膨胀和排气过程。外表面的密集肋条并非装饰特征，而是用于增加与空气或冷却流道接触的换热面积，使燃烧热和摩擦热能够快速向外传递；在小型风冷转子动力装置、模型发动机、特种辅助动力单元以及试验台架中，这种带肋外轮廓能够明显改善缸体温度均匀性，降低局部热点导致的型线变形风险。

　　设计时首先要保证内孔工作表面与转子运动包络之间的间隙稳定。汪克尔发动机不同于往复活塞机，转子在偏心轴驱动下做行星运动，密封条沿壳体内壁连续扫掠，任何圆度、波度或轴向错位都会反映为密封压力波动。内表面需要保持清洁、连续，不应存在氧化皮、加工拉伤、指纹污染或清洗残留，因为这些缺陷会破坏油膜和密封贴合，使压缩压力泄漏、油耗上升并加速密封条磨损。模型侧壁小孔可用于定位、润滑通道、装配防转或传感器接口布置，具体位置需要与端盖销孔、冷却腔和螺栓边界统一校核，避免孔边削弱肋根或切入工作型面。

　　外形尺寸方面，环形件的轴向宽度决定转子厚度方向的安装空间，外径受散热肋顶端限制，内径则由转子排量、偏心距、创成半径和密封轨迹共同确定。装配时，外壳插入件通常嵌入主壳体或与端盖形成轴向夹紧，端面需要控制平面度，以保证端盖压紧后内壁与侧板过渡平滑。外肋高度、肋距和肋厚要在散热能力与结构刚度之间平衡：肋过高会增大外形包络并降低根部强度，肋过密则会增加流阻、影响冷却介质通过；肋条沿轴向贯通，有利于沿缸体周向形成稳定温度场，也便于铸件或机加工件控制热变形。

　　材料与表面处理思路上，工作内表面要求高硬度和耐磨性能，常规方案可采用硬化钢、铸铁基体或表面强化处理。若使用离子渗氮，硬化层可提供较好的抗擦伤能力；若采用微孔镀铬，则需控制镀层结合力和孔隙状态，使表面既耐磨又具备储油特性。硬度提升的目标是抵抗密封条高频刮擦，但硬度过高而韧性不足时，热冲击和装配应力可能导致微裂纹，因此工艺窗口要结合材料成分、圆角过渡和冷却条件确定。外表面肋部则更重视导热和尺寸稳定，壁厚应避免突变，肋根圆角可降低热疲劳裂纹风险。

　　建模过程中，环形基体可先按轴向宽度和内外径建立，再沿外圆周阵列轴向肋片；内壁不能简单按普通圆柱处理，而应在整机运动校核中与转子型线、密封条伸出量和偏心轴相位保持关联。侧壁小孔需要保留真实倒角和深度，便于后续工程图标注孔位公差。端面、内孔和外肋之间的同轴关系应明确，装配模型中还要检查转子在最大转角位置时与内壁、端盖和密封条槽的干涉边界。该类零件的结构看似简单，但热负荷、密封磨损和型面精度耦合紧密，是转子发动机能否稳定运转的核心基础件之一。
