RFA220型回油过滤器结构设计

　　在液压系统的实际运维与设计选型过程中，回油管路的污染控制是决定整套液压系统运行寿命的核心环节之一，RFA220型过滤器正是针对这一工况需求开发的直回式回油过滤元件，主要安装在液压系统的回油管路末端，在工作介质流回油箱前完成杂质拦截，避免油箱内油液被元件磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒、外界侵入的粉尘等污染物污染，从源头降低泵、阀、油缸等核心液压元件的磨粒磨损风险。

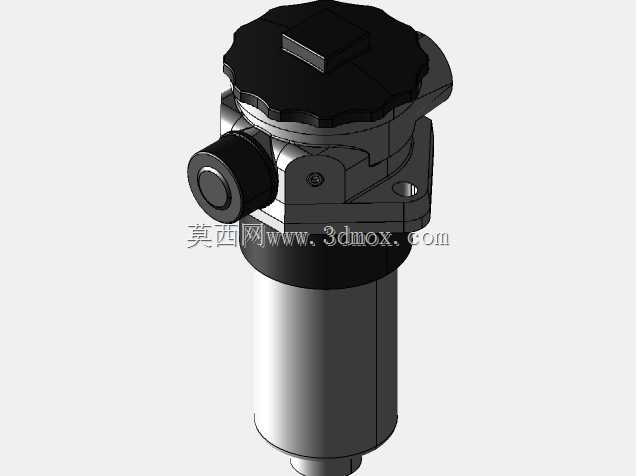

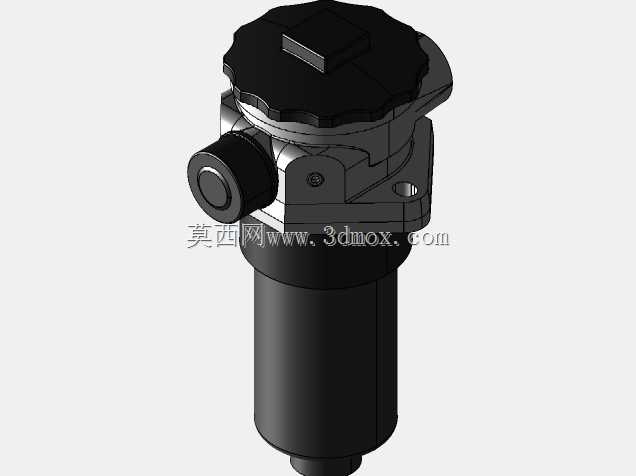

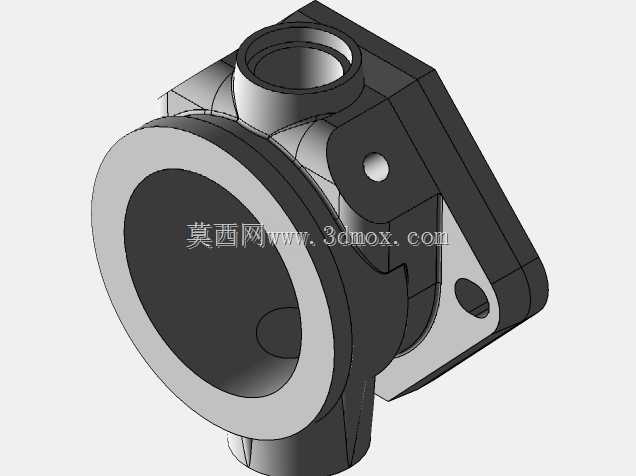

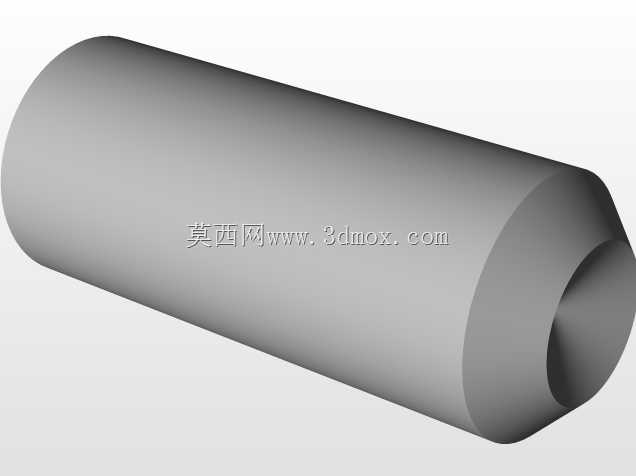

　　从结构设计逻辑来看，该过滤器采用上装式筒体结构，下部为圆柱形滤筒腔体，用于容纳折叠式过滤滤芯，上部为集成化的阀头总成，侧面设置水平向的油液入口，顶部设置带防滑棱边的旋拧式端盖，无需将整个过滤器从安装座拆下即可完成滤芯更换操作，日常维护时仅需旋开顶部端盖即可抽出内部滤芯完成更换，大幅降低设备运维的拆装工作量。阀头部位集成了旁通阀结构，当滤芯堵塞导致进出油口压差达到设定阈值时，旁通阀会自动开启，避免回油管路背压急剧升高造成系统阻力过大、元件损坏的问题，同时阀头侧面预留了安装压差发讯器的接口位置，可根据实际使用需求选配堵塞报警装置，在滤芯纳污量达到上限时及时给出维护提示，避免因滤芯未及时更换造成的过滤失效问题。

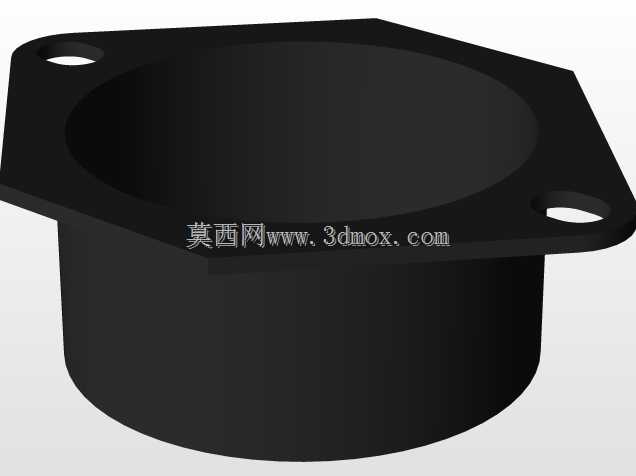

　　安装边界方面，该过滤器采用顶部法兰安装形式，阀头上部的安装法兰设置了对称的固定螺栓孔，可直接固定在油箱顶板的安装开孔上，油液入口通过标准管螺纹与系统回油管路连接，滤筒部分直接垂入油箱内部，无需额外设置安装支架，能够有效节省液压站的布置空间。整体外形的径向尺寸控制紧凑，滤筒部分的外径适配常规中小型液压站的油箱安装开孔尺寸，顶部阀头的轮廓做了切边处理，避免安装时与油箱顶部的其他管路、阀件产生干涉，侧面油口的高度位置经过优化，连接管路时无需做过度的弯折处理，能够降低管路装配的应力集中风险。

　　实际工况适配性上，该过滤器的过滤精度可根据不同系统的污染度要求选配对应精度的滤芯，从粗滤到精滤均可覆盖，额定流量适配6通径至10通径阀组构成的中小型液压系统，可广泛应用在机床液压站、工程机械液压系统、小型液压机具、自动化设备液压动力单元等场景中。在建模过程中，结构细节的还原充分考虑了实际生产装配的公差配合要求，顶部旋盖的防滑齿形尺寸符合手动旋拧的施力需求，侧面油口的螺纹退刀槽、安装法兰的螺栓沉孔、滤筒与阀头连接部位的密封槽位置都做了精准还原，既能够满足三维装配干涉检查的使用需求，也可作为选型时的安装尺寸核对参考，帮助设计人员在液压站布置阶段提前确认安装空间，避免后期装配时出现尺寸不匹配的问题。

　　不同于压力管路过滤器的高压耐受设计，回油过滤器的工作压力较低，因此筒体部分采用薄壁结构设计，在保证足够结构强度承受回油背压的前提下，尽可能降低整体重量，同时滤筒的长度设计兼顾了纳污容量与油箱内部的空间占用，不会因为滤筒过长导致油箱内有效油液容积被过度占用，也不会因为滤筒过短造成滤芯纳污量不足、维护周期过短的问题。顶部端盖的方形凸台结构既可以作为手动旋拧的施力部位，也可以配合扳手完成拧紧操作，适配不同维护场景的操作需求，阀头部位的铸造圆角、工艺孔位置都按照实际铸件的生产工艺做了还原，避免模型出现不符合加工工艺的尖锐棱角、无法脱模的结构问题，能够直接用于后续的工程图导出、装配仿真等工作环节。
