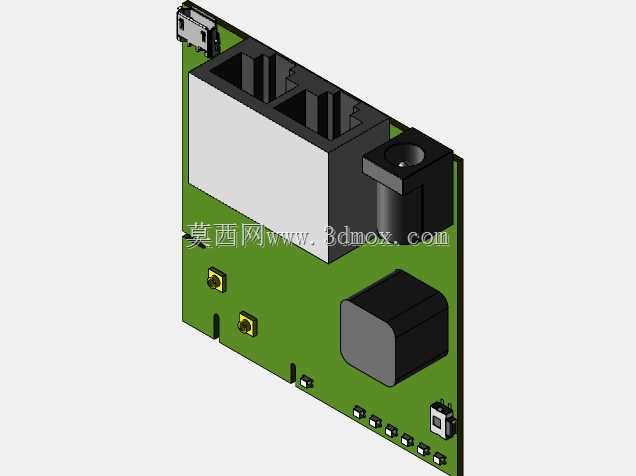

无外壳MikroTik路由电路板三维结构

　　在小型网络部署场景里，裸板式路由设备的结构适配性一直是嵌入式安装、小型组网项目里容易被忽略的细节，这款无外壳的MikroTik路由板结构，完全还原了板载元件的布局与安装边界，能给定制外壳设计、设备集成安装提供精准的三维参考。做这类通讯板卡的结构设计时，首先要考虑的是板上各个接口的伸出余量，从模型上能清晰看到，板载的以太网接口、电源接口都布置在板边位置，接口的插接方向与板面垂直，在做嵌入式安装开孔时，需要预留出接口插拔的操作空间，尤其是RJ45接口的卡扣按压位置，不能被安装面板遮挡，否则现场施工时水晶头插拔会非常不便。板上的发热元件布局也在模型里完整呈现，主芯片区域预留的散热片安装位、电源模块的独立元件位置，都能直观看到与周边电容、

　　接插件的安全间距，做散热结构设计时，可以直接参照这个模型匹配散热片的尺寸，不需要反复核对二维图纸的元件高度差，避免出现散热片与周边高元件干涉的问题。板上的固定孔位分布在板边的几个关键位置，孔位的沉头深度、孔径大小都在模型里做了还原，在做设备内部安装支架设计时，可以直接匹配孔位做铜柱或者螺丝柱的定位，不需要额外测量孔位坐标，能大幅缩短集成设计的周期。从实际应用角度来说，这类无外壳的路由板常被用在小型工控柜、自助设备内部的网络模块集成里，很多场景下不需要原厂外壳，直接将裸板固定在设备内部的安装位上，这时候板上元件的高度边界就非常重要，比如板上的电解电容、电源座的高度，决定了安装时板卡与设备内壁、其他板卡之间的最小安全距离，

　　模型里完整还原了所有板载元件的实际高度，能直接用来做装配干涉检查，避免现场安装时出现元件被挤压、引脚短路的问题。板上的LED指示灯位置也做了精准还原，在做设备面板的导光条设计时，可以直接对应指示灯的位置做导光柱的定位，不需要反复拆板测量位置，保证组装后指示灯的光线能准确透出面板。另外板边的预留焊盘、调试接口位置也在模型里有所体现，对于需要做二次开发、外接功能模块的项目来说，能提前评估外接模块的安装空间，规划飞线或者接插件的走线路径，避免外接模块与板上原有元件产生位置冲突。做这类电子板卡的三维建模时，最容易出现误差的就是异形元件的轮廓，比如板上的DC电源座、网络变压器这些非标准封装的元件，模型里都按照实际尺寸还原了外形轮廓与引脚位置，

　　不管是做外壳的结构设计，还是做安装治具的开发，都能直接调用这个模型做装配匹配，减少实物打样的修正次数。在小型无线网络覆盖项目里，这类裸板路由经常被塞进弱电箱、吊顶内部做AP使用，这时候板卡的整体尺寸就决定了适配的安装空间，模型里的板卡长宽尺寸、元件突出高度都和实物一致，能提前评估安装位置的空间是否足够，尤其是电源接口、网线接口的走线弯曲半径，也能结合模型提前规划，避免现场安装时出现线缆弯折过度、接口受力过大的问题。对于结构工程师来说，这类精准的板卡模型能省去大量的实物测绘时间，尤其是在做定制化通讯设备集成时，不需要拿到实物就能完成整个安装结构的设计，等结构件加工完成后，直接把板卡装进去就能匹配，大幅提升项目的推进效率。
