ODROID-N2嵌入式开发板结构设计

　　这款嵌入式开发板的结构设计围绕边缘计算场景的实际部署需求展开，在有限的板卡空间内完成了核心算力模块、外设接口、供电单元与散热结构的整合。从实际应用场景来看，这类板卡常被部署在工业网关、智能终端、多媒体处理节点、小型物联网边缘设备中，需要在紧凑的安装空间内满足长时间稳定运行的要求，因此结构设计上首先要平衡元件排布密度与散热、安装维护的便利性。

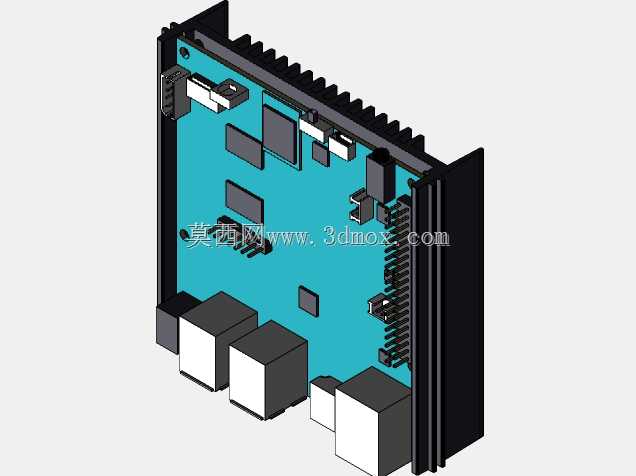

　　板卡主体采用蓝色阻焊层的PCB作为承载基底，核心算力区域布置在板卡中部，上方覆盖一体化的鳍片式散热结构，散热鳍片沿板卡侧边延伸，与板卡边缘的安装固定位形成结构支撑，既可以通过被动散热带走核心芯片高负载运行时产生的热量，也能在一定程度上提升板卡整体的结构强度，避免运输或安装过程中PCB发生形变损伤核心元件。散热结构的安装孔位与PCB上的固定孔精准对应，采用沉头式固定方式，不会额外占用板卡上方的堆叠空间，方便后续加装外壳或者扩展板卡。

　　接口布局上，板卡侧边排布了多组排针接口，用于连接通用外设、扩展传感器模块，排针的高度经过统一设计，与散热结构的顶部高度保持合理差值，既不会因为排针过高影响散热结构的安装，也不会因为排针过矮导致外接杜邦线时插拔困难。板卡前端布置了大尺寸的供电与高速数据接口，对应的接口元件采用加固式焊接设计，在频繁插拔线材的使用场景下，能够降低接口脱焊的风险。供电模块的电解电容与功率元件集中布置在板卡的一侧，与核心算力区域保持合理的间距，避免功率元件工作时产生的热量直接传导到核心芯片区域，同时也方便供电回路的走线优化，降低电源纹波对核心电路的干扰。

　　从安装边界来看，板卡整体为矩形结构，四个边角预留了标准的安装固定孔，孔位间距符合嵌入式单板的通用安装规范，可以直接适配市面上常见的通用开发板外壳、导轨安装支架，不需要额外定制转接件。板卡的整体厚度控制在合理范围内，包含散热结构在内的总高度满足紧凑型嵌入式设备的内部空间要求，在多板卡堆叠的机柜部署场景中，也能预留出足够的走线与通风间隙。

　　设计过程中充分考虑了生产与组装的工艺性，所有表面贴装元件的排布方向符合波峰焊与回流焊的工艺要求，元件之间的间距满足自动化贴装的安全距离，避免生产过程中出现元件干涉、焊接不良的问题。接插件的选型全部采用工业级通用型号，后期维护更换时不需要寻找特殊定制件，降低设备全生命周期的维护成本。板卡上的定位孔与丝印标识清晰对应，组装散热结构与外接配件时可以快速对位，减少组装过程中的对位误差。

　　在实际使用中，这款板卡的结构设计能够适应-20℃到60℃的工作环境温度范围，被动散热结构在无主动风扇的场景下也能保证核心芯片满负载运行时的温度处于安全区间，适合在无人值守的工业现场、户外智能设备中使用。板卡的接口全部布置在侧边，当板卡嵌入设备外壳时，可以直接将接口对准外壳上的开孔，不需要额外延长转接线，减少信号传输过程中的损耗与故障点。供电部分的元件布局经过优化，大电流回路的走线宽度足够承载峰值供电电流，长时间高负载运行时不会出现走线过热、压降过大的问题。

　　从结构强度角度来看，板卡上重量较大的元件比如电解电容、网络接口、散热结构都布置在靠近安装固定孔的位置，在设备受到振动或者冲击时，这些大质量元件受到的力矩更小，能够降低元件引脚因为长期振动出现疲劳断裂的风险。板卡边缘预留了接地弹片的安装位置，装入金属外壳时可以直接通过弹片实现板卡与外壳的可靠接地，提升设备的电磁兼容性能，减少外界电磁干扰对板卡运行稳定性的影响。
