小型机器人通用行走轮结构设计

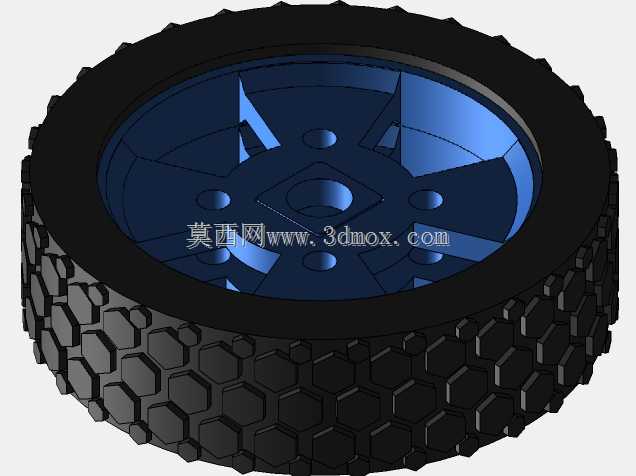

这款小型行走轮主要面向桌面级小型移动机器人、教育实训机器人平台、轻型AGV导引小车的行走机构配套使用，适配室内平整铺装路面、实验台台面、环氧地坪等常规作业场景，可承担单轮5kg以内的整机载荷，满足低速巡检、物料转运、教学演示类设备的移动需求。轮体采用橡胶外圈加塑料轮毂的分体式结构设计，外圈橡胶胎面设置连续的块状防滑花纹，能够在光滑硬质地面提供足够的附着摩擦力，避免机器人启停、转向过程中出现打滑偏移，同时橡胶材质具备一定的弹性缓冲能力，可过滤路面微小凸起带来的振动，降低机身搭载的传感器、控制板受到的冲击影响。轮毂部分采用辐条式镂空结构，在保证整体结构强度的前提下尽可能降低轮体自身重量，减少行走驱动时的转动惯量，降低驱动电机的负载损耗。轮毂中心设置方形安装孔，可直接与配套的直流减速电机输出轴配合，无需额外加装轴套转接件，方形轴孔的配合形式可有效传递扭矩，避免长期正反转切换过程中出现轴孔打滑、空转的问题；轮毂端面均匀分布四个安装定位孔，可适配轮座的安装定位需求，保证轮体转动时的同轴度，减少径向跳动带来的行走偏差。设计过程中优先考虑了零部件的通用性与装配便捷性，橡胶胎圈与轮毂之间采用过盈压装的配合方式，无需额外粘接或紧固件固定，装配工序简单，后期维护更换胎面时也可快速拆卸。轮体的整体宽度控制在适配小型机器人底盘的安装边界内，安装时无需对底盘结构做额外裁切修改，可直接替换同规格的常规行走轮，适配市面上多数标准小型机器人底盘的安装孔位。胎面花纹的排布经过优化，转动过程中不会出现连续的拍打噪声，适合在实验室、办公区等对噪音有一定要求的室内场景使用。轮毂的辐条结构做了等强度优化，每个辐条的厚度从中心向轮缘处平滑过渡，避免应力集中导致的轮毂断裂问题，即使遇到小幅度的侧向冲击也不会出现辐条开裂的情况。轮体的转动同心度控制在0.1mm以内，高速转动时不会出现明显的偏摆，保证机器人行走过程中的直线精度，减少巡线、定位类应用的轨迹偏差。
