工业面阵相机精密结构三维数模

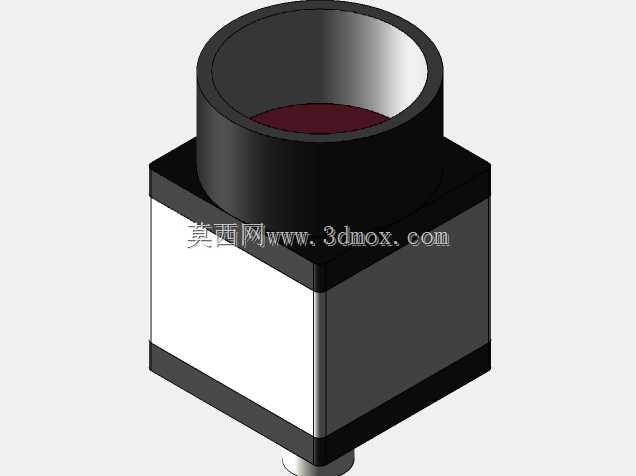

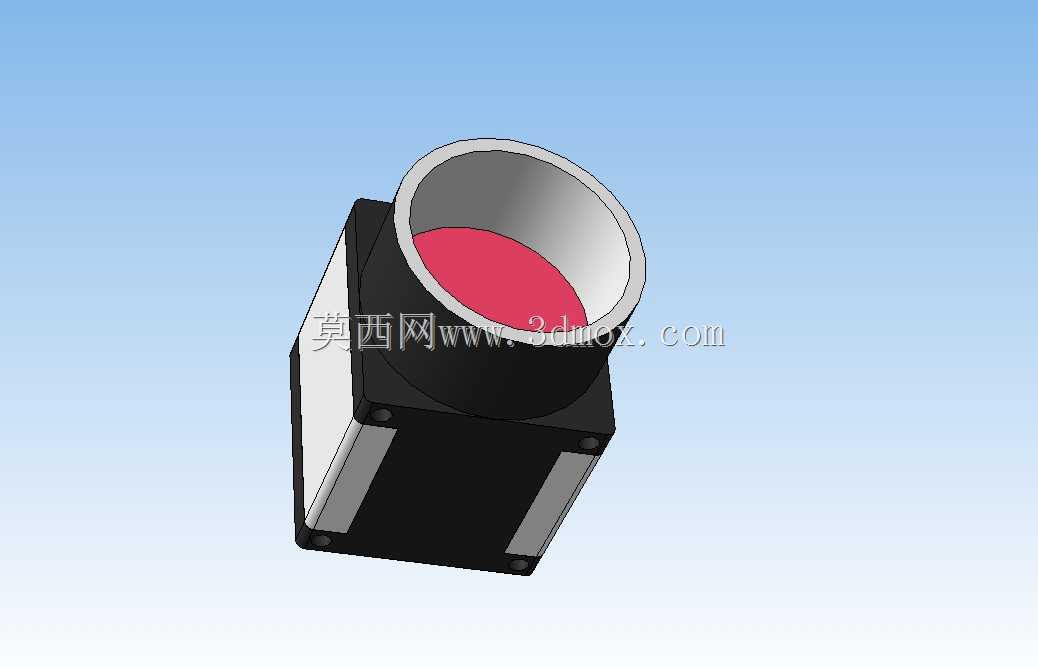

　　这套三维数模还原的是机器视觉工位上常用的盒式工业面阵相机，整机采用方正紧凑的长方体机身加前置圆筒镜头座的经典布局，黑色主体外壳搭配银灰色侧部加强筋，前端镜头接口内壁做了阶梯限位结构，接口端面预留红色滤光片安装位，可直接适配标准C口工业镜头，机身四角布置沉头安装孔，侧面预留数据接口与触发接口的避让空间，整体结构完全贴合产线视觉检测设备的实际装配逻辑。

　　从实际落地场景来看，这类相机广泛部署在3C电子零部件尺寸测量、汽车零部件外观缺陷筛查、食品包装字符识别、物流分拣条码读取、半导体晶圆对位检测等工位：在自动化流水线的视觉检测站中，它需要配合环形光源、同轴光源或条形光源固定在设备机架的可调安装板上，通过侧面的安装孔位锁附，前端镜头朝向待检测工件，机身尾部引出千兆网或USB3.0数据线缆连接工控机，外部触发线接入PLC的输出端口，当工件随输送线移动到拍照位时，PLC输出触发信号，相机瞬间完成曝光成像，将像素数据传输给视觉算法软件，完成尺寸计算、缺陷判定、坐标定位等工作。

　　建模过程中首先梳理了相机的装配边界：整机机身长度、宽度、高度均按照工业相机常规安装尺寸推导，前端镜头座的外径、内孔螺纹段长度、法兰端面到机身安装基准面的距离都严格对应C口镜头的安装规范，保证镜头拧入后不会出现后端触碰传感器靶面的问题；机身外壳拆分为主壳体、侧盖板、前端镜头座、底部安装板几个独立零件，主壳体采用铝合金铣削加工的工艺思路建模，壁厚控制在2mm左右，既保证结构强度屏蔽外界电磁干扰，又能控制整机重量，侧盖板通过四颗十字螺丝固定在主壳体侧面，拆开后可以看到内部的图像传感器电路板、FPGA处理板、电源模块的安装卡槽，建模时预留了电路板的安装柱高度，避免后续装配出现元器件顶壳的干涉问题。

　　安装边界的处理是这类设备建模的核心要点：机身底部的四个安装孔采用M3沉头孔设计，孔位间距匹配市面上主流的视觉相机安装支架标准，用户既可以直接用螺丝把相机锁在L型安装支架上，也可以搭配角度调节板实现俯仰角度微调；前端镜头座的外圆做了防滑滚花的简化表达，实际产品中该位置用于手动拧动镜头锁紧环，数模中保留了外圆的完整尺寸，方便设计师在做外围防护壳时预留足够的操作空间，不会出现防护壳挡住镜头调节部位的问题。机身两侧的凹槽结构一方面是作为外壳的加强筋，提升铝合金壳体的抗形变能力，在设备长期运行产生轻微振动的环境下避免壳体形变挤压内部电路板，另一方面凹槽也可以作为散热风道的导流槽，相机长时间连续工作时，电路板产生的热量可以通过壳体内壁传导到外壳，顺着凹槽的空气流动路径散出，降低整机温升，避免图像传感器因为温度过高产生热噪声，影响成像质量。

　　在做整线设备布局设计时，这套数模可以直接导入自动化设备的总装体中，设计师可以准确核对相机到被测工件的工作距离，计算镜头的视场范围，提前规划线缆的弯曲半径，避免出现相机安装后和周边的光源、机械手、输送挡停机构发生空间干涉的问题；同时数模中完整保留了所有外部轮廓的关键尺寸，做防护外罩、安装治具的设计师可以直接引用数模的边线做配合设计，不用反复实测实物尺寸，大幅缩短视觉工位的设计周期。机身尾部的接口区域做了下沉式处理，线缆插入后接头部分不会突出机身外轮廓，在相机并排多台布置的多相机检测工位中，相邻两台相机可以紧贴排布，不会因为接头突出产生间隙，节省设备内部的安装空间，这种细节处理也是工业级成像设备和普通民用相机的核心结构差异，所有设计都围绕产线长期稳定运行、装配维护便捷的核心需求展开。
