德标DIN472孔用弹性挡圈精密结构

　　孔用弹性挡圈在机械装配里属于不起眼却直接决定轴向限位可靠性的小件，DIN472这套标准件的三维结构把安装槽配合、卡爪受力、装配让位这些细节都还原得比较到位。日常做变速箱壳体、液压阀块、泵体端盖、轴承座孔这类结构时，孔内轴承外圈、衬套、隔套的轴向定位经常不能全靠台阶孔来实现——箱体壁厚有限、加工深台阶成本高、拆装维护还要留操作空间，这时候在孔壁加工一道环形槽，嵌入孔用挡圈，就能形成一道可拆卸的轴向止挡面。

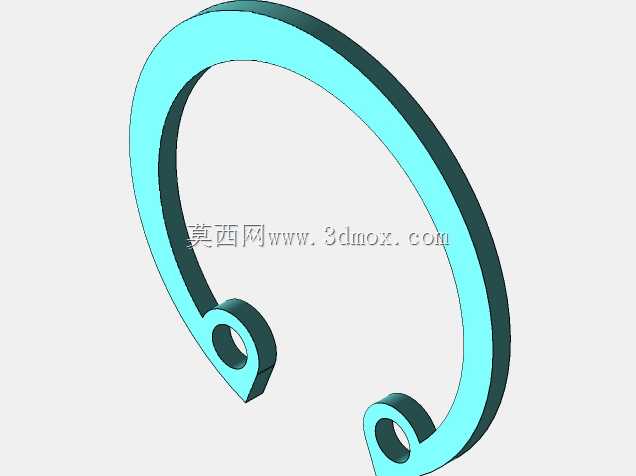

　　从实际选型逻辑看，这类挡圈不是按外观随便配的，核心边界首先是安装孔径。挡圈自由状态下外径略大于沟槽底径，装配时用卡簧钳夹住两个工艺孔，让圆环收缩后送入孔内，到位后松开，挡圈靠自身弹性张开，外圆卡入环槽，露出的内圈环形面承担零件轴向限位。模型里开口处两端的小孔就是钳口受力位，孔径和孔位距离不能随意改：孔太靠近端部，装配时局部应力集中容易撕裂；孔太靠内侧，钳头操作时会和被限位零件发生干涉。

　　挡圈的厚度方向尺寸要和沟槽宽度严格匹配，间隙过大，受轴向冲击时挡圈会在槽内窜动，长期磨损槽壁；间隙过小，温度变化或者热处理变形后可能出现装不进去的情况。沟槽的直径公差也很关键，槽底过深，挡圈张开后嵌入量太大，拆卸时收缩行程不足；槽底过浅，挡圈有效卡接宽度不够，承受轴向载荷时容易被挤出槽位。做三维布局时不能只画一个薄圆环凑数，必须把沟槽深度、挡圈截面、被限位零件端面的压接宽度一起校核，通常挡圈露出槽口的环形承载面要能完整覆盖轴承外圈倒角以内的端面，避免压在倒角区造成线接触甚至切边。

　　材料和热处理特性也会影响结构判断，这类挡圈一般采用弹簧钢轧制，淬火回火后保持足够弹性和硬度，既要有装配时反复收缩变形的韧性，又要在工作状态下顶住轴向力不发生永久变形。在旋转设备里，挡圈还要考虑离心力影响，大直径高转速工况下，挡圈自身质量产生的外张趋势会改变槽口受力状态，设计时往往要配合更紧的槽径公差或者增加挡圈限位结构。

　　现场装配场景里，孔用挡圈的优势是结构紧凑、拆装快、成本低，不需要在壳体上攻丝、加端盖或者布置螺钉，轴向占用空间几乎就是一道环槽加挡圈厚度。但它也有明确局限，不能替代承受大轴向载荷的锁紧螺母、端盖压套，更适合轴承游隙预紧后的辅助定位、衬套防窜、销轴端部限位这类中等载荷场合。维修拆检时，只要用孔用卡簧钳对准两个小孔均匀收缩，就能把挡圈取出，重复装拆后要检查挡圈是否有明显塑性变形、表面裂纹、开口处毛刺，一旦自由状态外径回弹不足就应直接更换。

　　建模时把开口弧度、截面矩形边缘、钳孔倒角这些特征做完整，能帮助工程师在装配阶段提前发现干涉问题。比如端盖压入后和挡圈之间的安全间隙、齿轮轮毂台阶与挡圈端面的重叠量、润滑油通过挡圈附近的流道空间，都需要在三维环境里逐一确认。很多现场故障并不是挡圈本身强度不够，而是前期布局时忽略了挡圈装配工具的操作空间，或者环槽位置离孔口太近，导致挡圈槽侧壁强度不足，受力后槽口崩裂。把标准件按真实尺寸建清楚，既能在工程图里直接标注沟槽参数，也能让加工、装配、维修环节对限位结构形成一致理解。
