内六角平端紧定螺钉DIN913三维结构

　　内六角平端紧定螺钉属于机械装配中使用频率很高的小型紧固件，主要用于轴与轮毂、滑块与导向件、调节块与支座之间的相对位置固定。它不像普通外六角螺栓那样依靠外露头部承载，而是整体旋入被连接件的螺纹孔内，端部顶住轴面、键槽侧面或预先加工的凹坑，通过轴向顶紧产生摩擦力和定位约束，从而限制零件之间的轴向窜动或周向转动。在齿轮箱、联轴器、连杆机构、夹具、导轨挡块、手轮、同步带轮以及小型传动组件中，这类零件经常承担限位、锁紧和微调的作用。

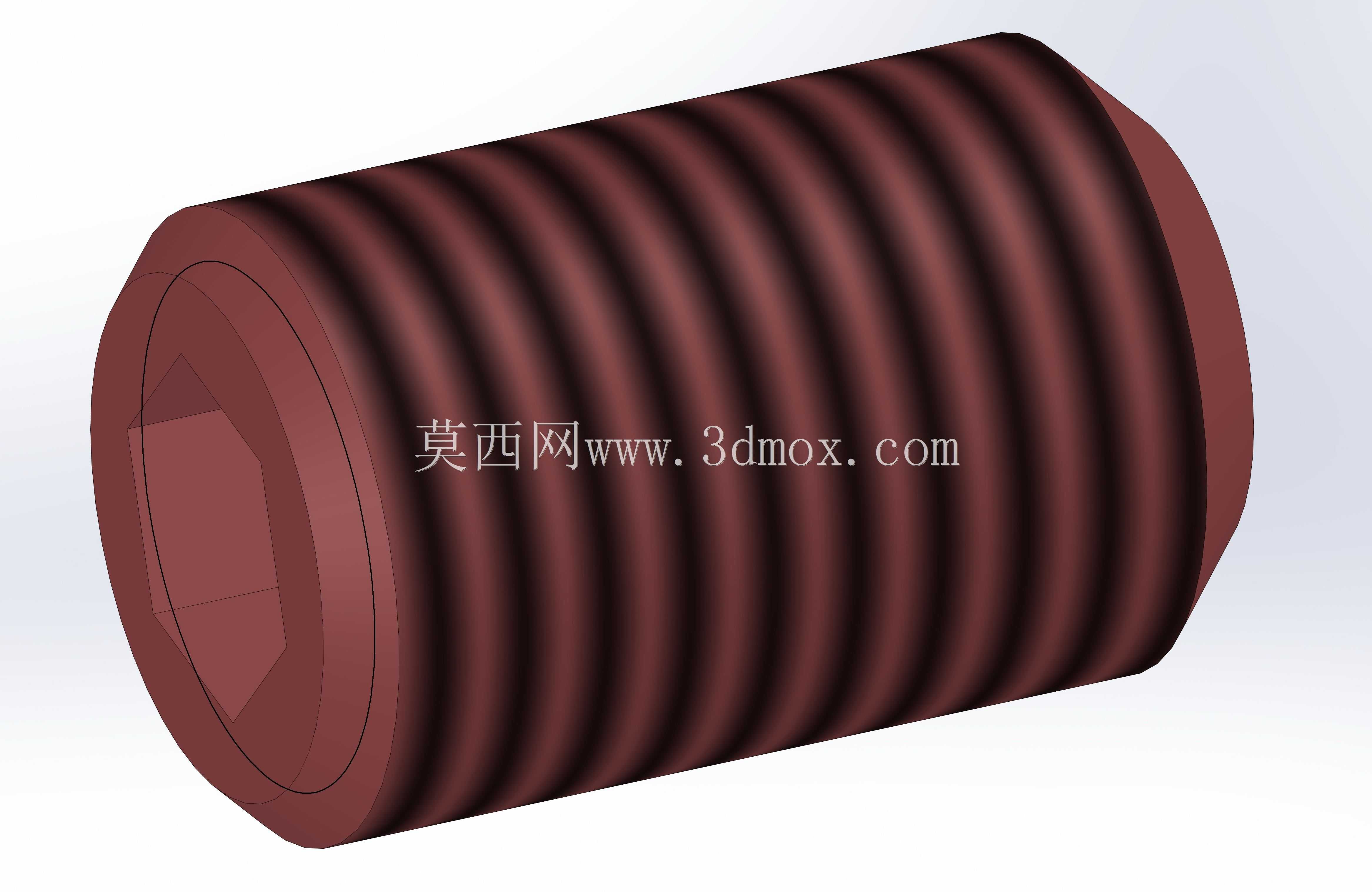

　　从结构形式看，该模型表现的是一种无头紧定螺钉，外圆全部为螺纹段，一端设置内六角驱动孔，另一端为平整端面。平端结构的特点是接触面积相对明确，适合顶在硬度较高、表面经过加工的轴件平面或浅坑位置；与锥端、凹端、圆柱端相比，平端对配合面的局部压痕较小，装拆后零件表面损伤较轻，在需要反复调整位置的机构中更便于维护。内六角孔位于螺钉端部，使用六角扳手拧入，适合安装空间狭窄、外侧无法容纳螺栓头或扳手回转空间受限的位置。

　　建模时需要重点处理螺纹、端部倒角和内六角驱动槽三类特征。外螺纹并非简单的装饰纹理，在三维结构中应体现牙顶、牙底以及连续螺旋走向；若用于干涉检查，可按标准螺纹大径、小径和螺距关系建立简化或精确牙型，使装配时能够与内螺纹孔、光孔边界保持合理配合。螺钉端部通常带有轻微倒角，用于导入螺纹孔并减少边缘毛刺；内六角孔底部与孔壁过渡也应符合实际加工特征，避免在渲染或工程图中出现尖锐不合理结构。对于选型人员而言，模型的轴向长度、螺纹直径、六角孔深度和端部形状都直接关系到安装边界，不能只关注外观。

　　实际使用中，紧定螺钉通常沿轮毂径向螺纹孔旋入，使其平端压向轴表面。若传递载荷较小，可依靠顶紧摩擦力固定；若设备振动较大或定位要求较高，常在轴上对应位置加工凹坑，让平端部分进入凹坑，以提高抗剪切和防松能力。设计轮毂时，螺纹孔的位置应避开应力集中区，孔壁到外圆的壁厚要满足拧紧力矩要求；轴表面硬度也应与螺钉端部匹配，防止频繁锁紧后出现压塌或滑动。对于需要调节间隙的机构，例如导轨限位块、传感器支架、张紧块和刀架微调结构，平端紧定螺钉可以通过旋入旋出改变顶紧位置，再配合锁紧螺母或并列螺钉保持设定状态。

　　安装边界方面，这类螺钉完全埋入螺纹孔后，端部不应与内部运动件发生意外接触。选型时要核算螺纹旋合长度、露出长度以及顶紧点深度：旋入过浅会导致螺纹承载不足，旋入过深则可能顶伤轴面或阻碍相邻零件运动。内六角孔端应与孔口保持可操作距离，扳手进入后需要有足够转动角度；在密集装配区域，还要考虑扳手拔出路径和相邻螺钉间距。若螺钉用于高温、油污或振动环境，材料、热处理和表面处理会影响其预紧保持能力，但在结构建模阶段，至少应保证几何尺寸与标准件库调用逻辑一致。

　　该三维结构可用于装配校核、机构演示、标准件库建立和维修培训。将其放入轴毂连接场景后，可以直观检查螺纹孔方向、扳手空间、螺钉埋入深度以及平端与轴面的接触关系；在工程图中，也可通过剖视表达内六角孔、螺纹终止线和端部顶紧位置。对于设备设计人员来说，这类小件虽然尺寸不大，却往往决定传动件是否松动、定位是否漂移以及维护拆装是否便利，因此在建模和选型时仍需按配合、载荷和边界条件逐项确认。
