龙门式多材料数控加工铣床结构设计

　　这款龙门架构的数控加工设备，主要面向非金属软质材料的成型加工场景，在定制家具生产、石膏模具制作、广告板材雕刻、工艺礼品加工等车间场景中应用广泛，可适配木材、石膏、亚克力、密度板等多种易切削材质的平面铣削、浮雕雕刻、轮廓切割工序，相比小型桌面级加工设备，其跨距更大的龙门架可覆盖更大幅面的待加工工件，满足整板进料的加工需求，减少工件分块拼接带来的精度误差与装夹耗时。

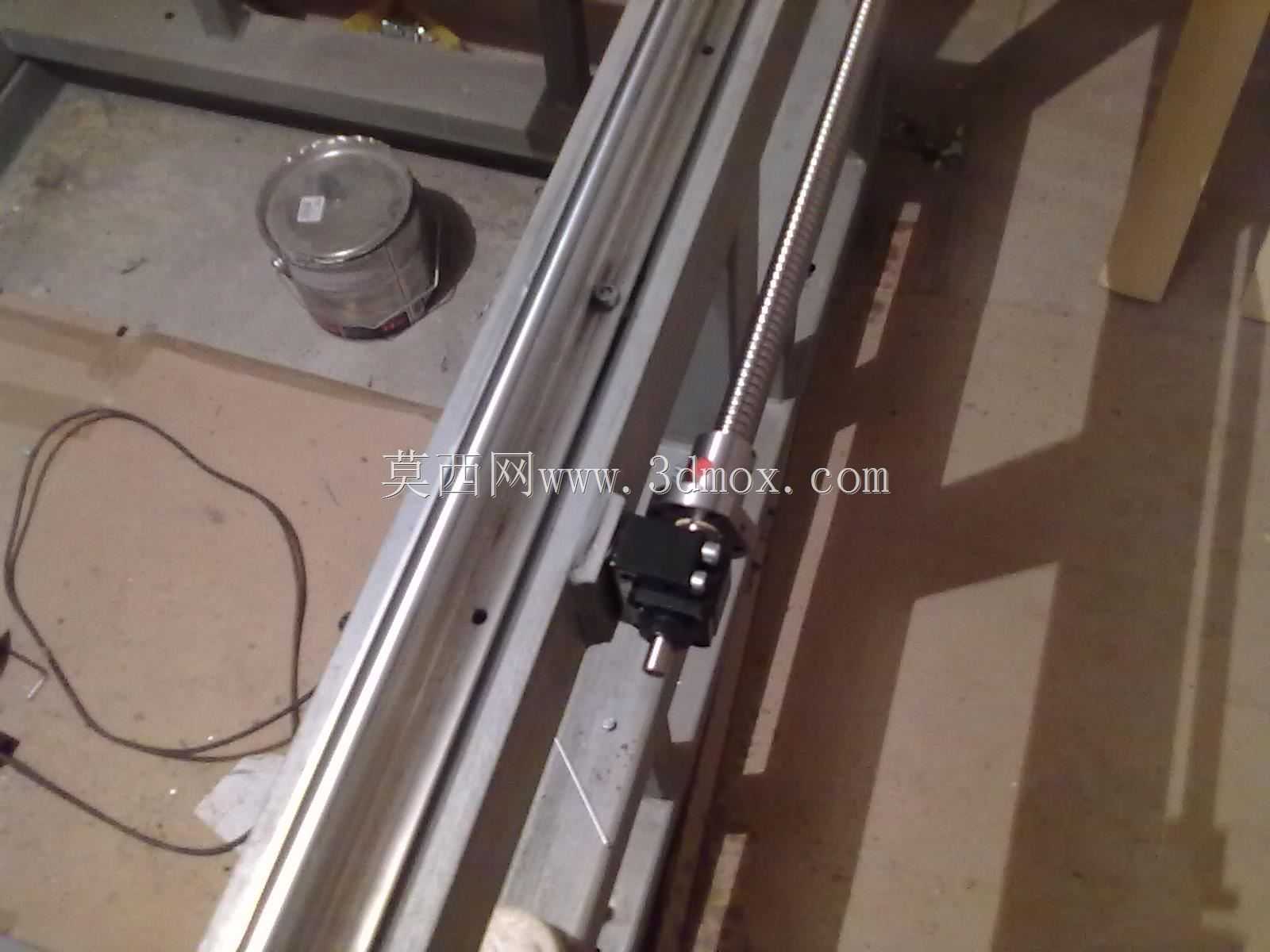

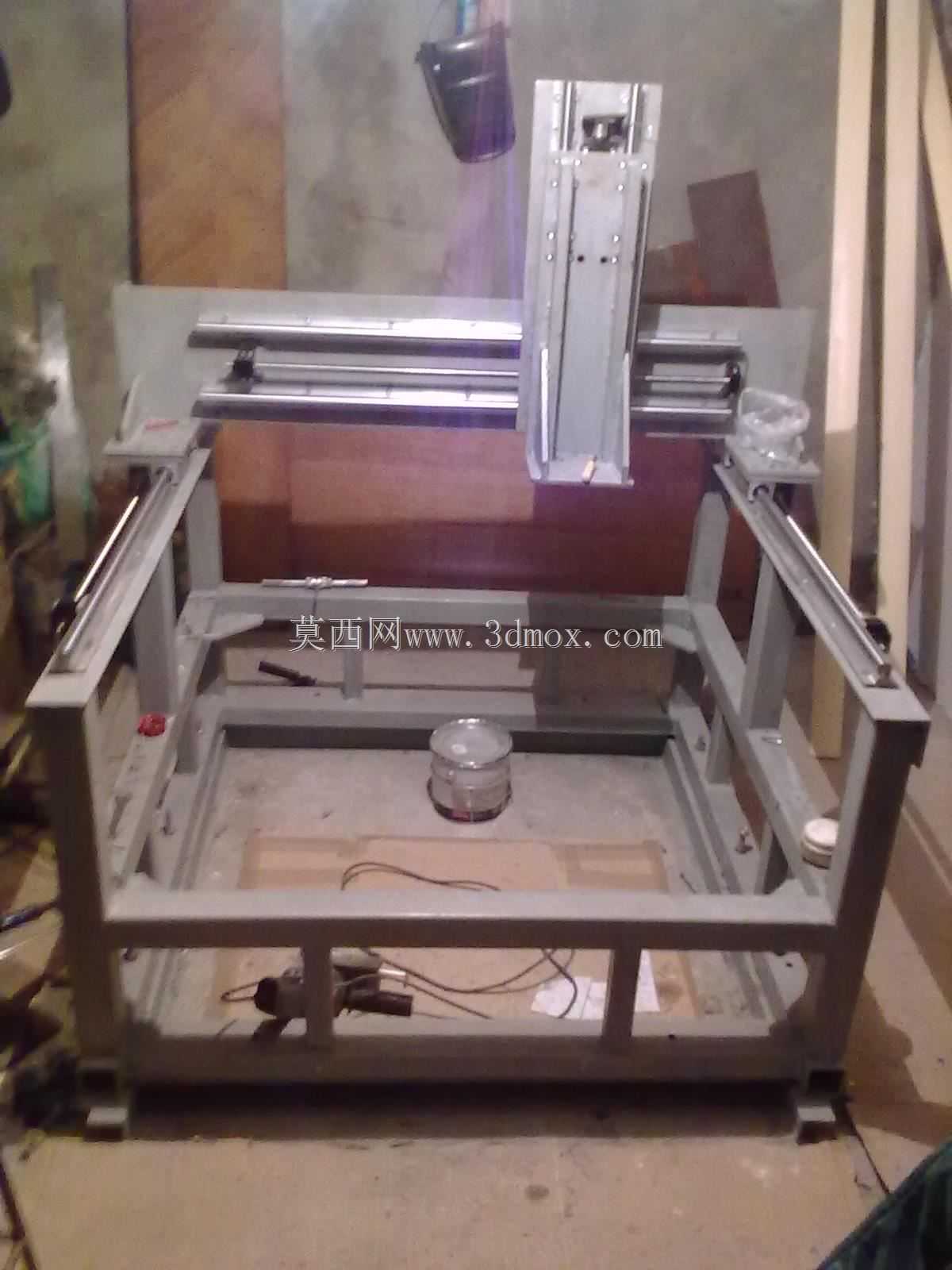

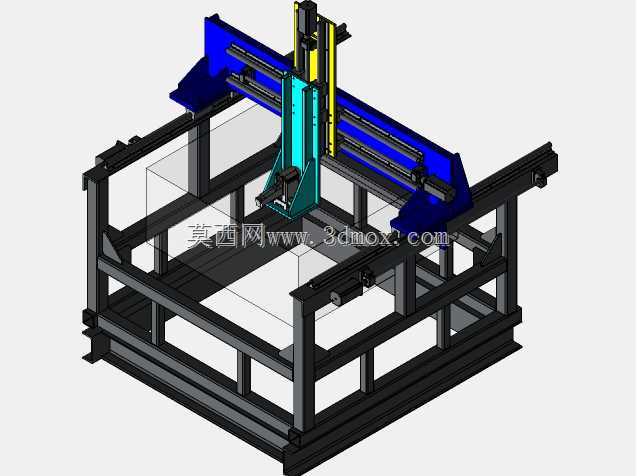

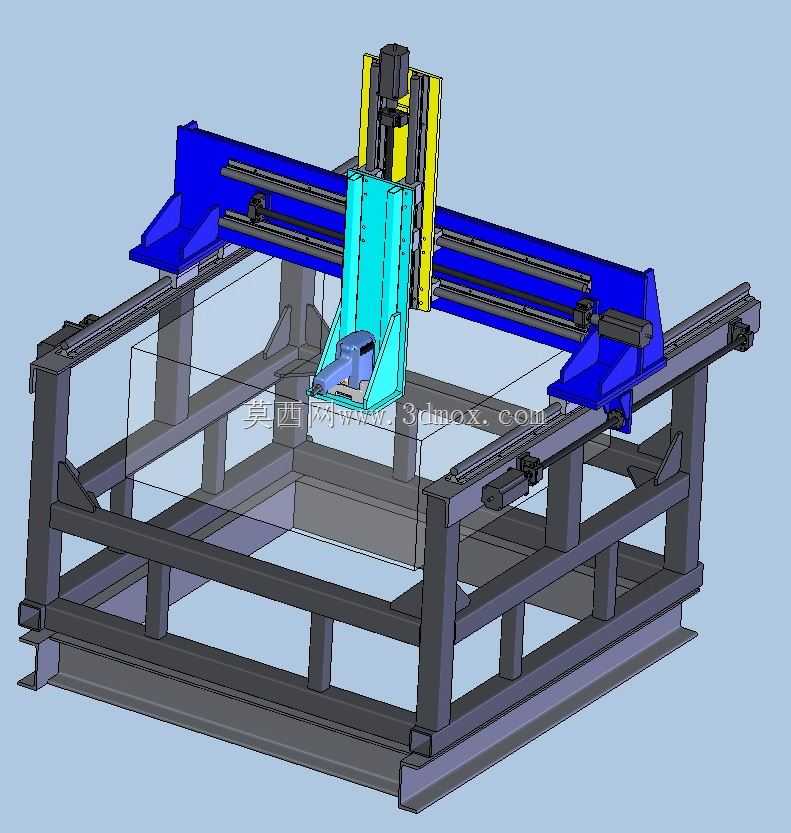

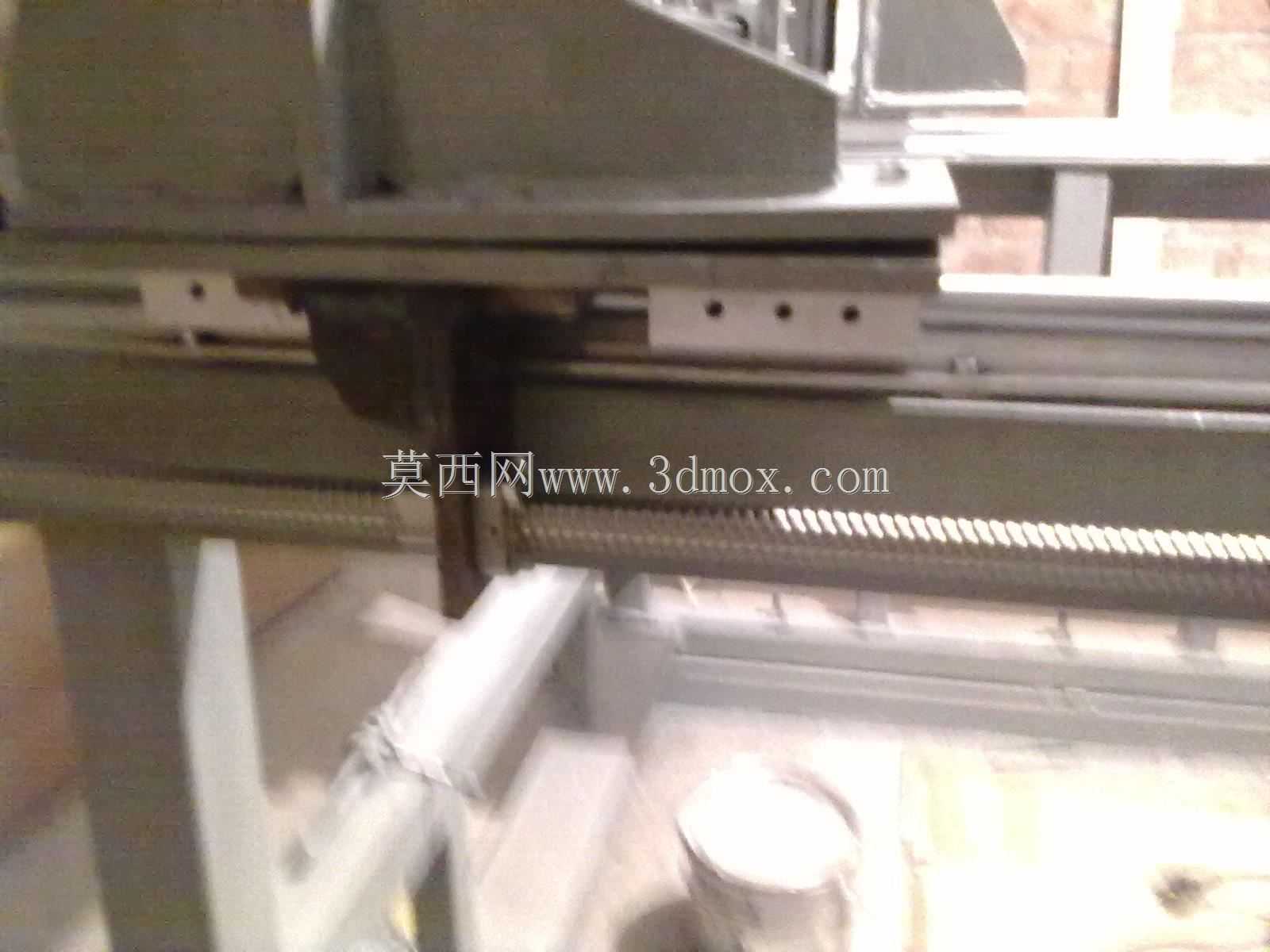

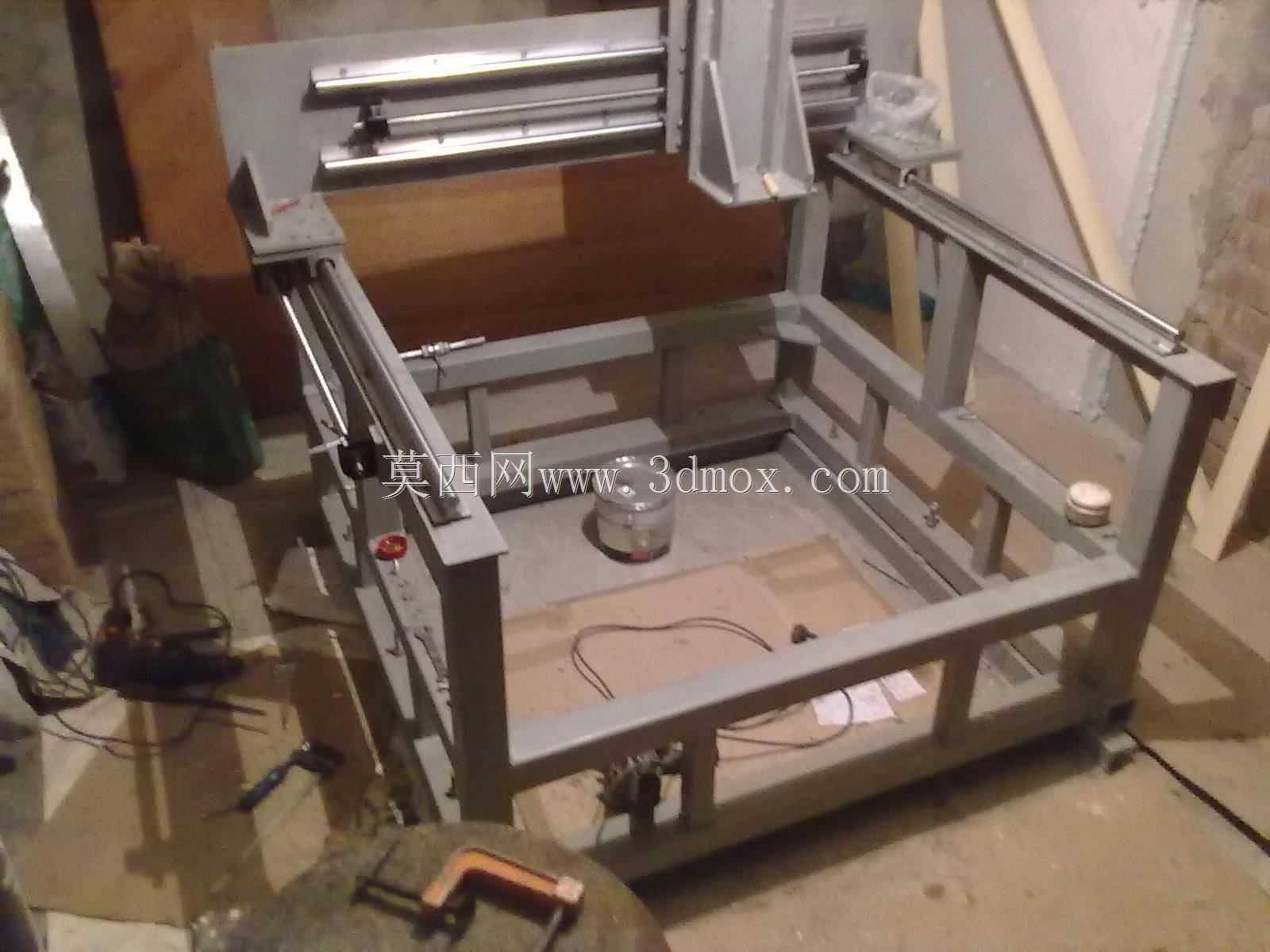

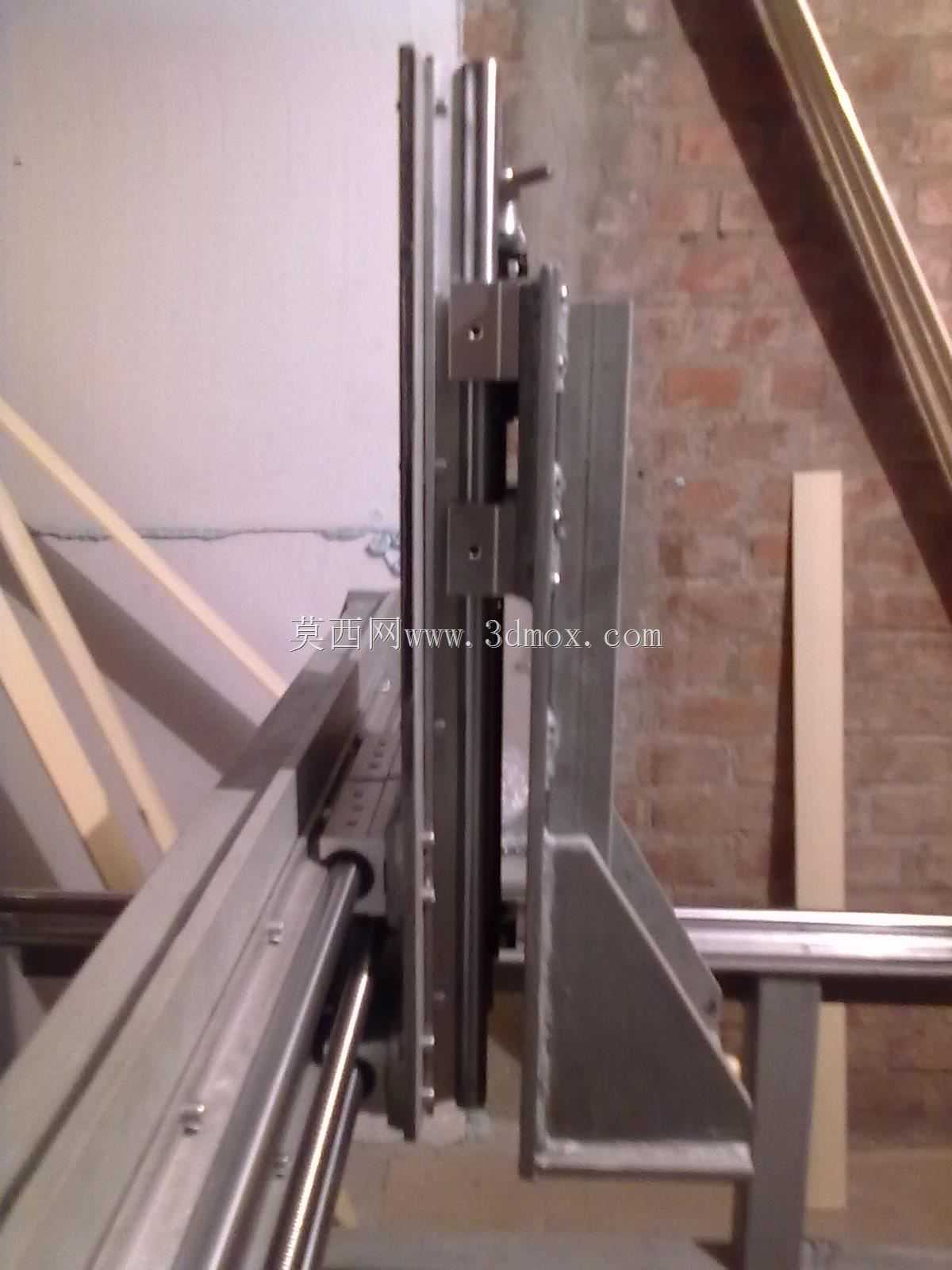

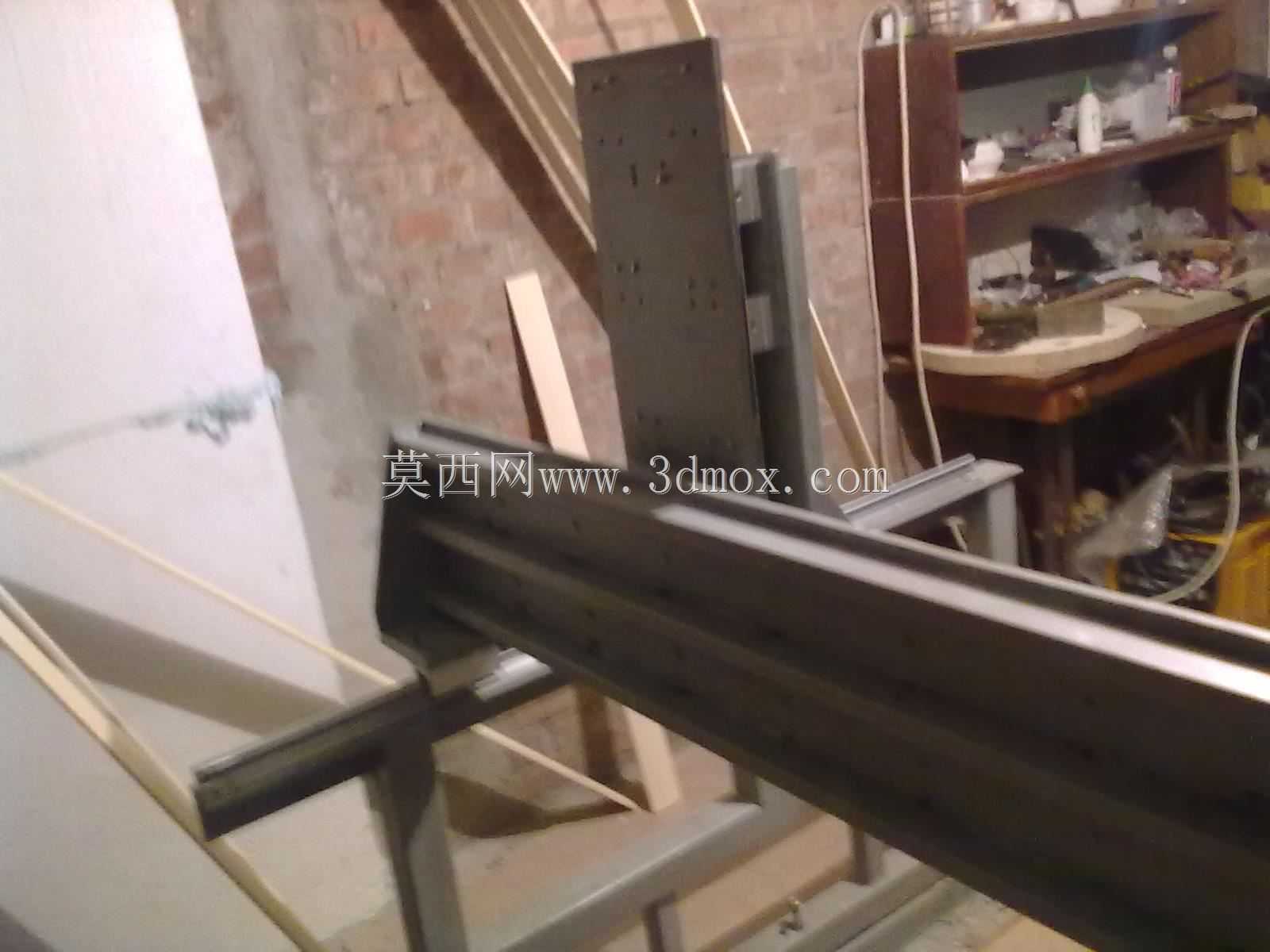

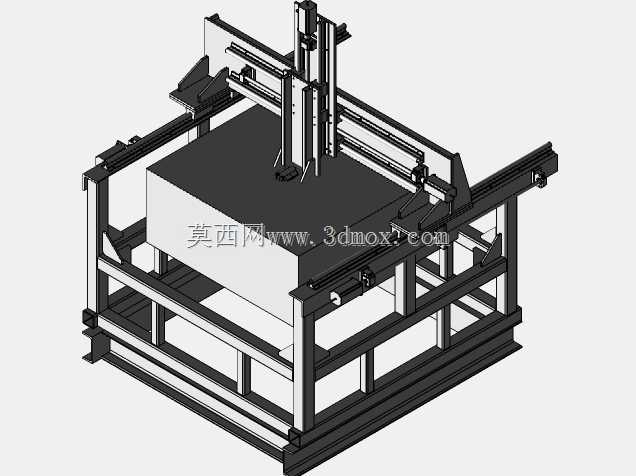

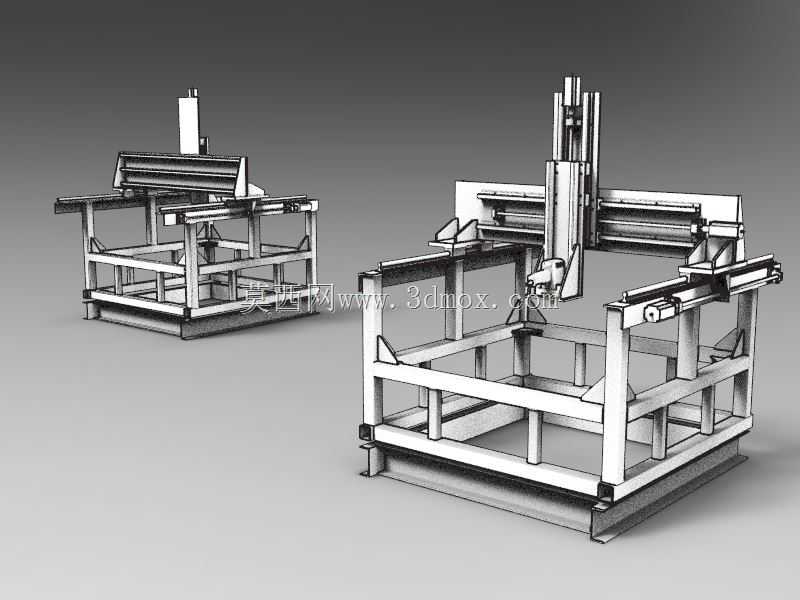

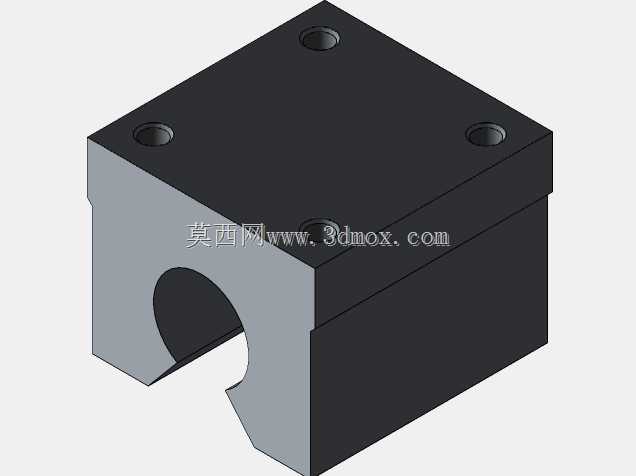

　　从结构设计逻辑来看，设备采用床身框架加移动龙门的布局形式，底部采用型钢焊接的箱型框架作为承载基座，框架内部设置多道横向与纵向的加强筋结构，可抵消主轴高速切削时产生的振动，避免加工表面出现振纹，基座上平面铺设两条平行的直线导轨作为龙门的X向移动支撑，导轨安装面经过铣平加工，保证两根导轨的平行度公差控制在0.02mm每米范围内，降低龙门移动时的爬行阻力。龙门横梁同样采用型钢焊接结构，搭载可沿横梁横向移动的溜板组件，溜板上安装垂直方向的Z向滑台，主轴加工头固定在Z向滑台端面，三个轴向的传动均采用精密滚珠丝杠搭配伺服电机的驱动形式，可保证进给过程中的定位精度与重复定位精度，满足复杂曲面加工的进给要求。

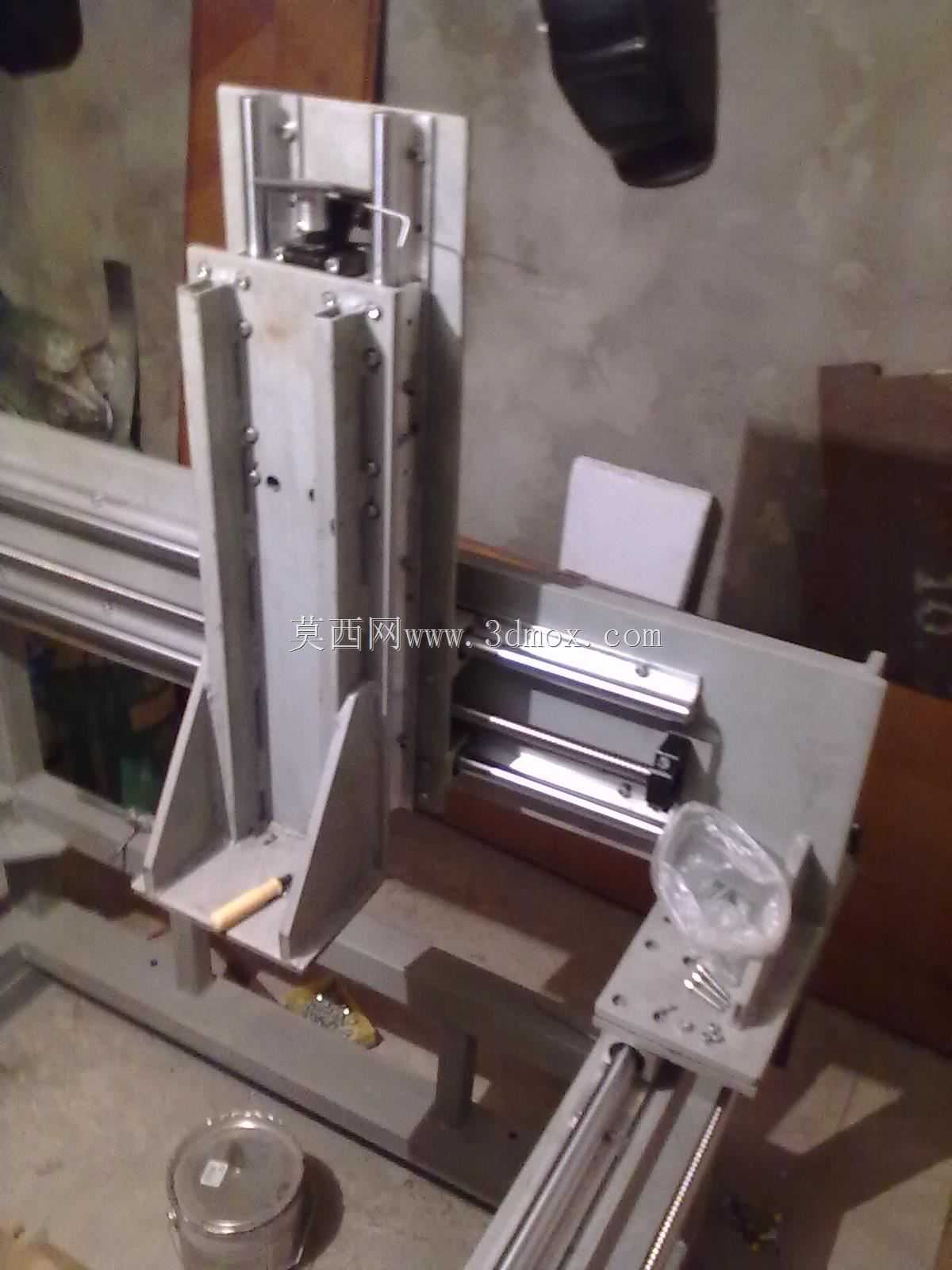

　　主轴单元采用高速风冷电主轴，可根据加工材质的不同更换对应刀具，加工木材时选用合金铣刀可实现大进给量的粗加工，加工石膏材质时更换金刚石磨头可完成精细的曲面打磨，Z向滑台的行程设计充分考虑不同厚度工件的加工需求，可在不额外垫高工件的情况下完成最大200mm厚度材料的全深度切削。设备的龙门两侧均设置驱动连接座，采用双电机同步驱动的形式带动龙门沿床身导轨移动，相比单端驱动的结构，可避免长跨度龙门移动时出现的扭摆现象，保证大行程移动时的运动平稳性。

　　在安装边界方面，设备整体占地长度根据加工幅面不同可适配1300mm至2500mm的工件宽度，床身底部设置可调式支撑脚，可在不平整的车间地面上调整设备水平度，调整完成后锁紧支撑脚螺母即可固定设备位置，无需额外做地基预埋，降低车间安装的改造成本。设备的电气控制元件集中安装在龙门侧方的走线槽内，所有动力线与信号线分开布设，减少伺服电机运行时对控制信号的电磁干扰，拖链采用封闭式尼龙拖链，可在轴向移动过程中保护线缆不受磨损，延长设备的无故障运行周期。

　　从实际使用的角度出发，该设备的结构设计充分考虑了日常维护的便捷性，导轨与丝杠的润滑点均设置在易操作的位置，操作人员可定期加注润滑脂完成保养，无需拆解设备护罩；主轴夹头采用标准ER夹头结构，刀具更换操作简单，可快速完成不同加工工序的刀具切换；床身框架预留了集尘接口，可外接车间中央集尘系统或独立工业吸尘器，加工过程中产生的木屑、石膏粉尘可及时被吸走，避免粉尘飘散到导轨、丝杠等传动部件内部造成磨损，同时改善车间操作环境。不同于金属加工铣床的重切削刚性设计，这款设备的结构刚度匹配软质材料的切削力需求，在保证加工精度的前提下控制了整体制造成本，更适合中小批量定制化加工的生产场景，可根据加工需求选配不同功率的主轴、不同行程的轴向组件，适配多样化的生产需求。
