德标内六角圆柱头全螺纹紧固螺栓

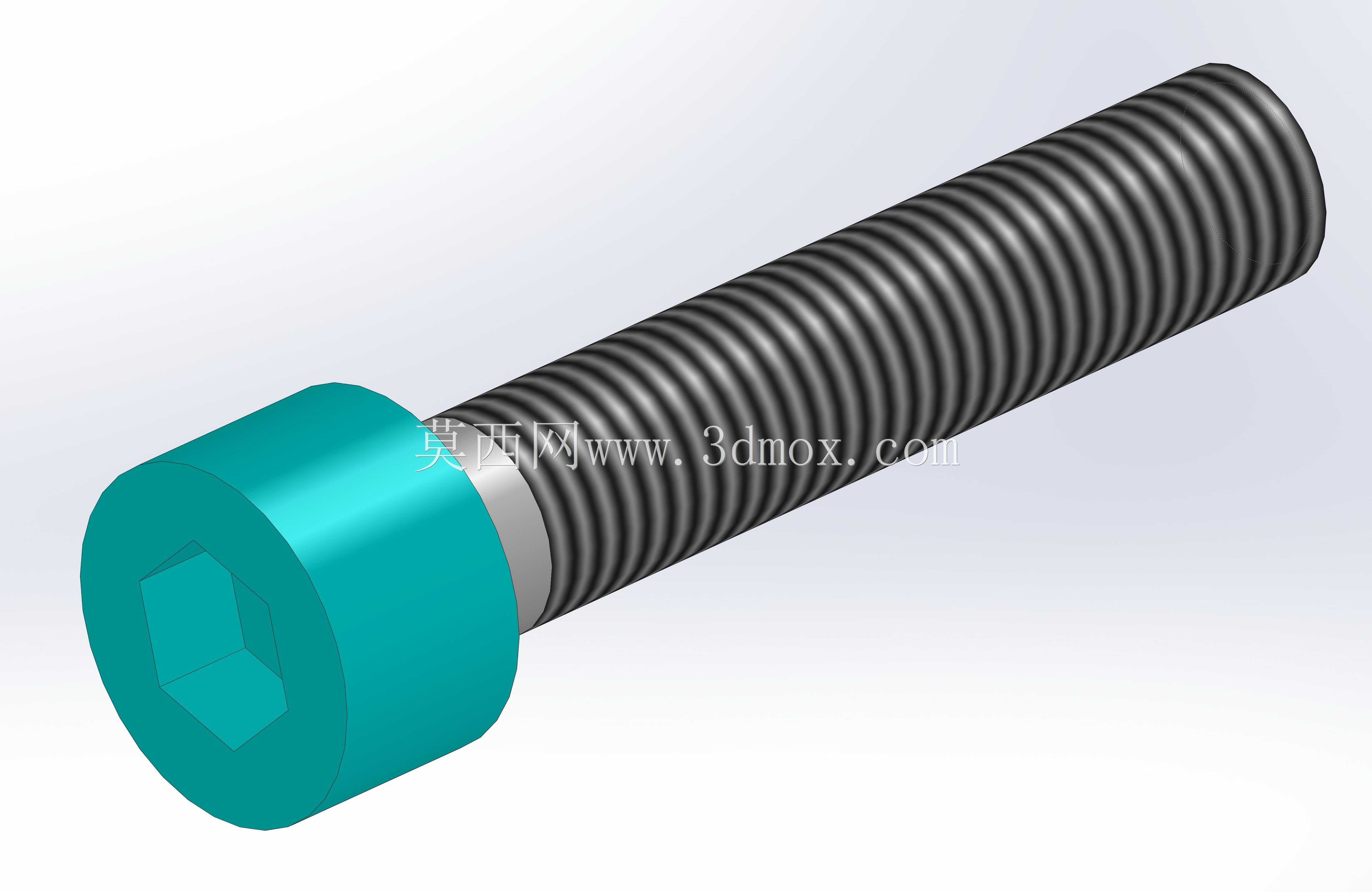

　　在自动化产线机架拼装、机床夹具锁紧、液压阀块叠装以及减速机箱体合箱这类对连接预紧力一致性要求较高的工位上，内六角圆柱头螺钉是出现频次最高的一类紧固件。本次梳理的这款德标DIN912螺钉，采用全螺纹杆身结构，头部为光滑圆柱外形，驱动端加工出标准内六角凹腔，整套几何特征完全贴合车间里常用的杯头螺丝装配逻辑。

　　从实际选型角度看，圆柱头的最大优势在于头部外径小于同规格外六角螺栓，装配时所需的扳手回转空间被压缩到螺钉轴线附近，这让它特别适合布局紧凑的安装面：比如多联电磁阀并排固定在油路块上时，相邻螺钉中心距可以做得很小，内六角扳手从正上方垂直伸入即可施加扭矩，不需要像外六角那样预留套筒侧向摆动空间。全螺纹设计则让螺杆有效啮合长度可以随被连接件总厚度灵活调整，不像半牙螺钉那样对夹紧厚度区间有严格限制，在薄板叠锁、支架长孔调节、电气安装轨固定这类孔深波动较大的场景里，备件通用性明显更强。

　　建模过程中首先要把控的是头部与杆身的衔接过渡：圆柱头下端面与螺杆交接处做了精准的退刀圆角，这个圆角并非装饰特征，它直接对应螺栓受拉时的应力集中系数——如果直角交接，交变载荷下头部支承面根部很容易萌生疲劳裂纹，德标规定的圆角半径能在不增大头部外径的前提下，把峰值应力控制在材料许用范围内。头部顶面的内六角孔深度、对边宽度、孔底锥角都严格按标准取值，孔口做了微小倒角，既方便扳手快速导入，也避免热处理后孔口锐边崩裂。

　　螺纹段的几何还原是这类零件建模的核心细节：牙型采用标准公制三角螺纹，牙顶、牙底的圆弧过渡都做了保留，不是简单的三角形扫掠。实际工程里牙底圆角是螺栓抗拉疲劳性能的关键，滚压工艺形成的连续纤维流线配合圆角，能让螺栓在反复松紧、设备振动工况下不易发生牙底断裂。全螺纹长度覆盖螺杆绝大部分有效区域，末端加工出符合标准的倒角，这个45度左右的导入锥在拧入螺纹孔时能自动对中，防止首牙错牙划伤内螺纹，在自动化送钉、机器人锁附工位里，这个末端倒角直接决定了锁附成功率。

　　安装边界方面，需要在零件设计阶段预留两类空间：其一是头部沉孔或通孔周边的扳手空间，内六角扳手插入后要有足够的垂直深度，不能被周边凸台、管路干涉；其二是螺杆穿过的光孔直径要略大于螺纹大径，保证螺栓受拉时杆身不与光孔壁摩擦，全部预紧力由头部支承面和啮合螺纹承担。头部下端的支承面粗糙度有隐含要求，装配时被连接件表面不能有焊渣、飞边，否则支承面倾斜会给螺栓带来附加弯曲应力，这也是很多现场螺栓断裂并非拉力超标、而是偏载导致的常见原因。

　　在不同设备场景里，这款螺栓的选型逻辑也有区别：机床夹具上多用8.8级以上高强度版本，配合碟簧使用可以抵抗铣削振动松动；食品包装设备上则会选用不锈钢材质，表面抛光后无卫生死角，耐腐蚀且便于冲洗；3C自动化设备的铝型材机架上，它配合预置螺纹孔或弹平垫使用，拆装频次高也不易滑牙。建模时把头部尺寸、螺纹规格、螺杆长度做成参数化变量，后续不同公称长度、不同螺纹直径的同系列螺钉都可以通过参数驱动快速生成，不需要重复绘制牙型与头部特征，出工程图时螺纹大径小径、头部厚度、内六角对边尺寸都能直接关联参数生成标注，完全满足装配选型、BOM统计与干涉检查的全流程设计需求。
